Phòng sơn sấy ô tô Hồng ngoại W0407-21530-3

Phòng sơn sấy ô tô Hồng ngoại W0407-21530-3 là hệ thống khoang sơn – sấy chuyên dụng dành cho garage, trung tâm đồng sơn, đại lý ô tô và xưởng sửa chữa thân vỏ có nhu cầu sử dụng hệ thống cấp – hút khí công suất lớn.

Sản phẩm sử dụng 02 quạt 7.5KW, gồm một quạt cấp và một quạt hút. Mỗi quạt có lưu lượng danh định khoảng 19.000–20.000m³/h, áp suất khoảng 800Pa, dòng điện khoảng 17A và tốc độ quay khoảng 940 vòng/phút.

Hệ thống sấy Hồng ngoại đạt tổng công suất 30KW, kết hợp hệ thống chiếu sáng 1.2KW, đưa tổng công suất danh định toàn hệ thống lên khoảng 46.2KW.

Điểm nổi bật của W0407-21530-3 là thiết kế 03 dãy sàn Grating hở, tạo vùng hút phía dưới rộng hơn so với phiên bản 2 dãy Grating. Cấu hình này phù hợp với các garage cần xây dựng line đồng sơn có lưu lượng khí lớn, khả năng thu gom overspray tốt và hệ thống sấy tích hợp.

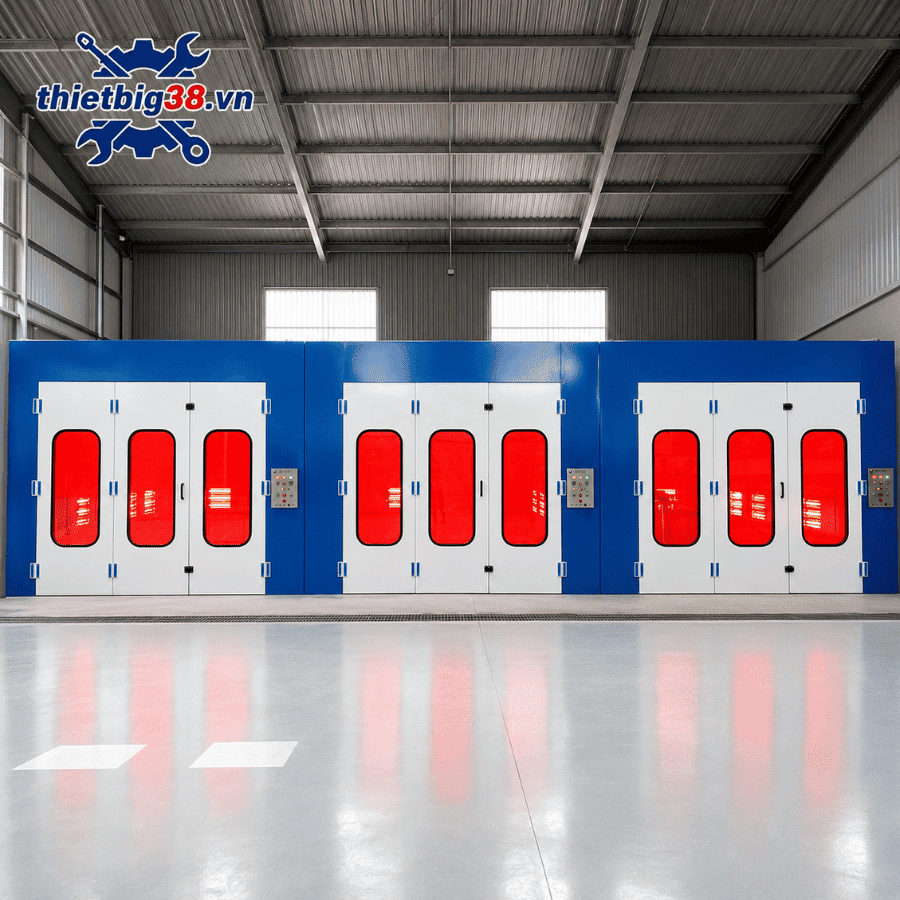

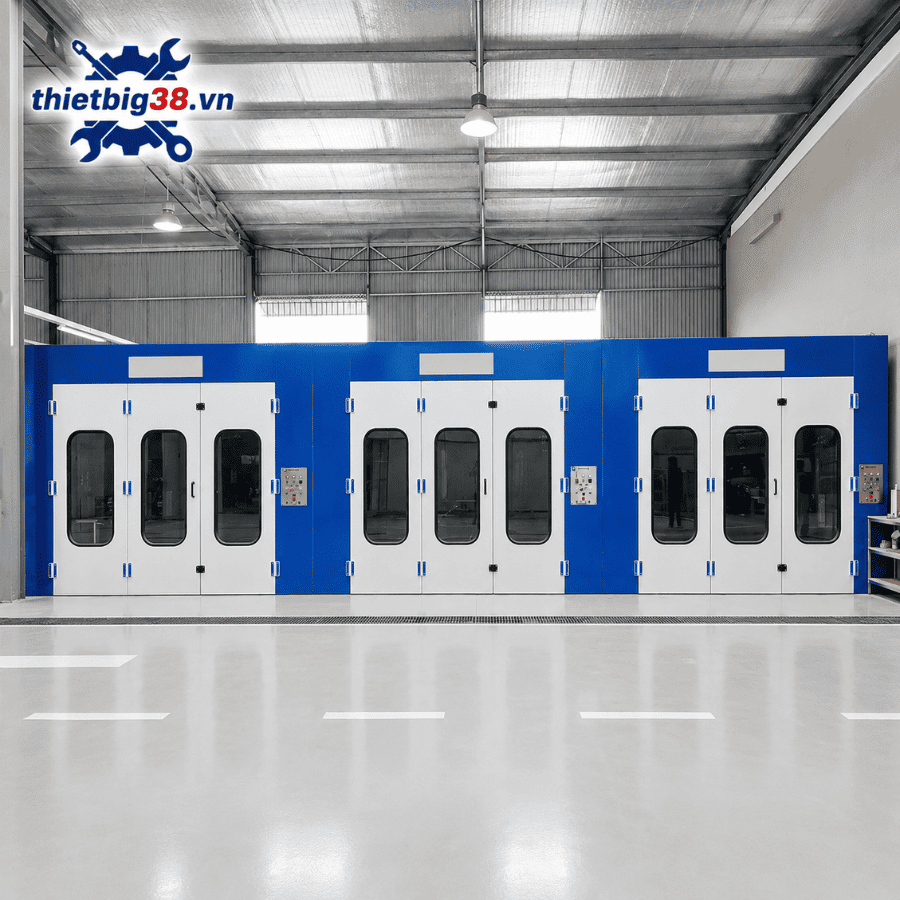

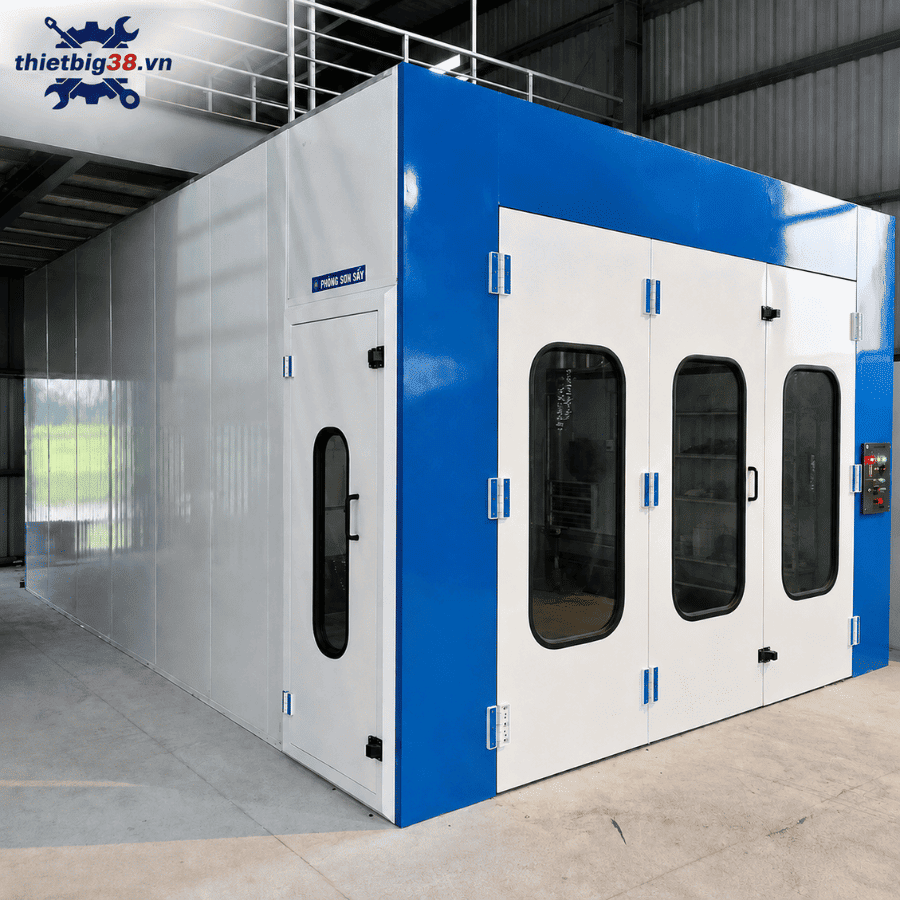

Hình ảnh: Phòng sơn sấy ô tô Hồng ngoại 2 quạt 7.5KW W0407-21530-3

Thông số kỹ thuật W0407-21530-3

1. Hai quạt 7.5KW cho hệ thống cấp – hút khí

Một trong những ưu điểm quan trọng của phòng sơn sấy ô tô Hồng ngoại W0407-21530-3 là sử dụng hai quạt công suất lớn:

01 quạt cấp khí 7.5KW và 01 quạt hút khí 7.5KW.

Tổng công suất motor quạt đạt 15KW.

Quạt cấp đưa không khí qua các lớp lọc trước khi đi vào khoang sơn. Quạt hút tạo dòng khí kéo không khí, paint mist và overspray xuống khu vực sàn rồi ra hệ thống exhaust.

Mỗi quạt có lưu lượng danh định 19.000–20.000m³/h.

Có được cộng hai quạt thành 40.000m³/h?

Không nên.

Hai quạt cấp và hút nằm ở hai đầu của cùng một hệ thống airflow. Khi đánh giá phòng cần xem lưu lượng thực tế, chênh áp, trở lực filter và đường duct chứ không cộng hai giá trị catalogue.

Hiệu quả vận hành còn phụ thuộc:

• Độ sạch của filter.
• Kích thước đường ống.
• Chiều dài duct.
• Số cút.
• Độ kín khoang.
• Cân bằng cấp – hút.
• Tổn thất áp suất.

EPA lưu ý lọc bị tắc có thể làm airflow suy giảm, khiến bụi và overspray tuần hoàn lại trong booth, đồng thời khiến quạt phải làm việc nặng hơn.

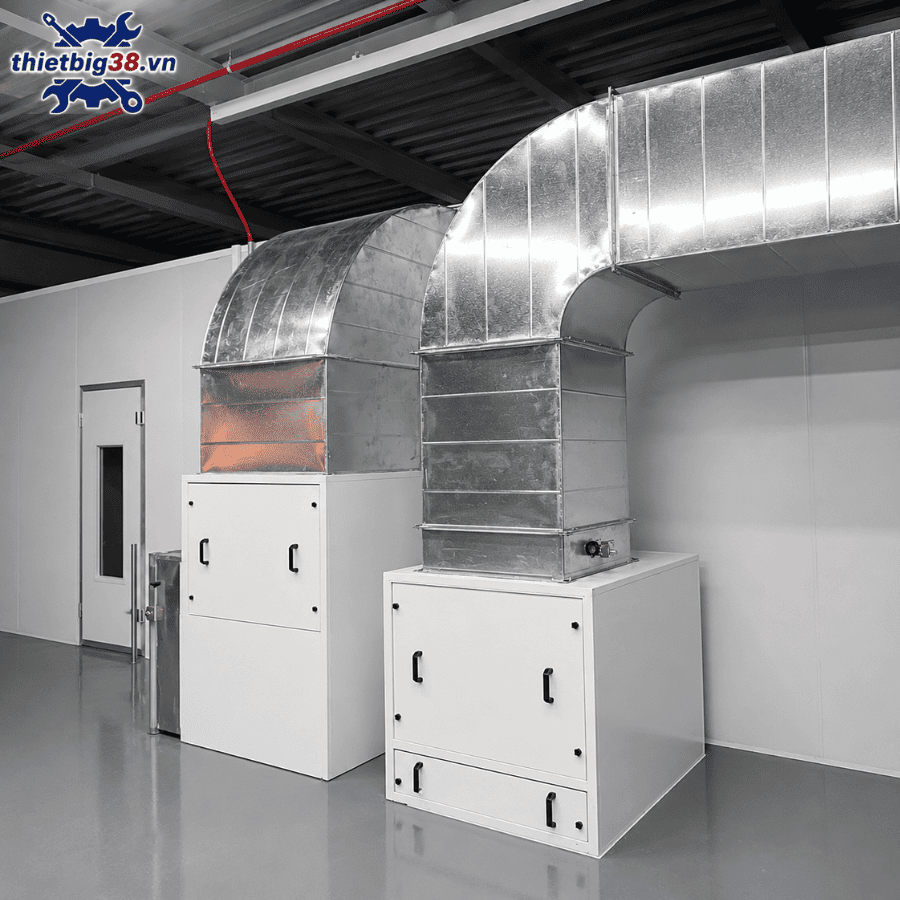

Hình ảnh : Hai quạt 7.5KW phòng sơn sấy ô tô W0407-21530-3

2. 3 dãy sàn Grating – điểm khác biệt của W0407-21530-3

W0407-21530-3 sử dụng 03 dãy sàn Grating hở.

Cấu hình sàn:

• Thép dày khoảng 3.2mm.
• Nẹp lưới hàn 10mm.
• Bề mặt mạ kẽm.
• Tải trọng khoảng 800kg/bánh xe.
• Có lưới đỡ lọc PA-50 phía dưới.

So với cấu hình hai dãy Grating, phiên bản ba dãy tạo thêm vùng hở ở khu vực trung tâm.

Nếu hệ thống hố móng và đường hút được thiết kế đúng, diện tích hút lớn hơn có thể hỗ trợ phân bố dòng khí xuống sàn đồng đều hơn.

Tuy nhiên, không nên quảng cáo rằng “3 dãy Grating hút mạnh hơn 30%” hoặc một tỷ lệ cụ thể khi chưa có kết quả đo airflow thực tế.

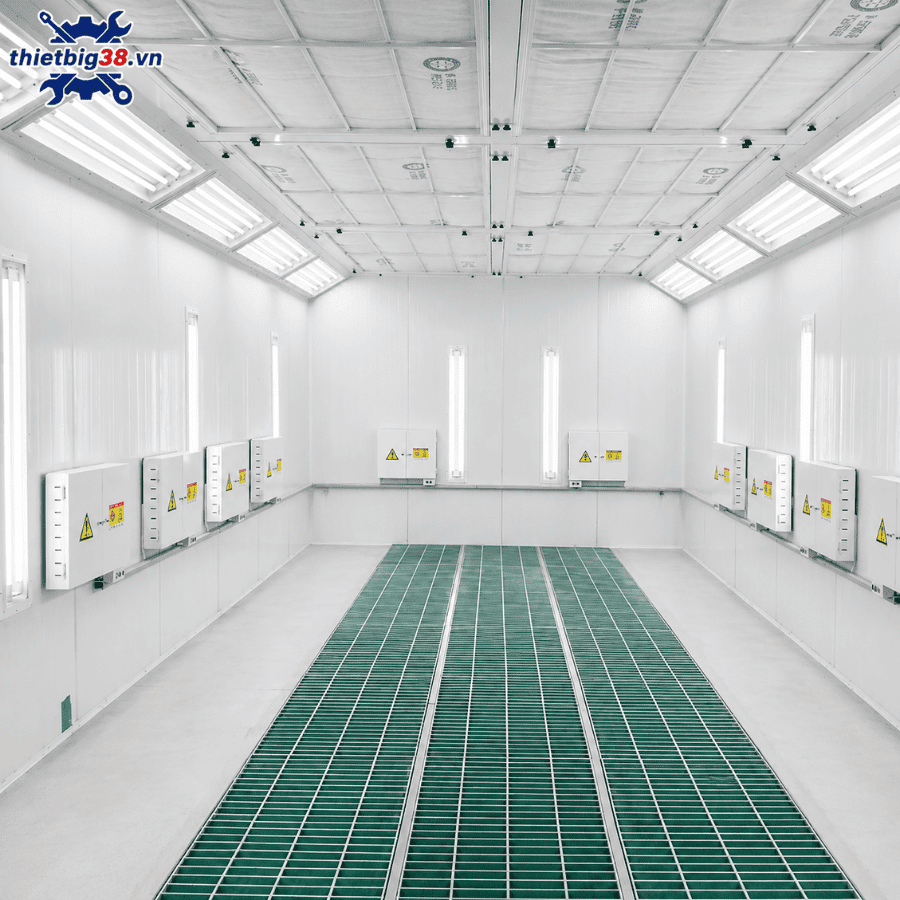

Hình ảnh: Ba dãy sàn Grating phòng sơn sấy ô tô Hồng ngoại W0407-21530-3

Lưu ý đặc biệt về hình ảnh

Không nên sử dụng ảnh nội thất của W0407-21530-2 nếu ảnh đó thể hiện rõ chỉ có hai dãy Grating.

Ảnh tủ điều khiển, cửa, duct hoặc vách có thể dùng làm ảnh minh họa nếu cấu hình thực tế giống nhau, nhưng ảnh sàn phải đúng W0407-21530-3 để tránh gây hiểu nhầm cho khách hàng.

3. Hệ thống sấy Hồng ngoại công suất 30KW

Phòng được trang bị: 10 hộp × 3 bóng = 30 bóng Hồng ngoại

Mỗi bóng: 1.000W

Tổng công suất: 30KW

Mỗi bóng có chiều dài khoảng 525mm.

Hệ thống Hồng ngoại cung cấp năng lượng tới bề mặt cần sấy, hỗ trợ quá trình làm khô hoặc đóng rắn màng sơn khi vận hành theo đúng hướng dẫn của hệ vật liệu.

Ứng dụng gồm:

• Primer.
• Sơn lót.
• Basecoat phù hợp.
• Clearcoat.
• Sơn cản.
• Sơn cửa.
• Sơn tai xe.
• Sơn dặm.
• Các khu vực thân vỏ.

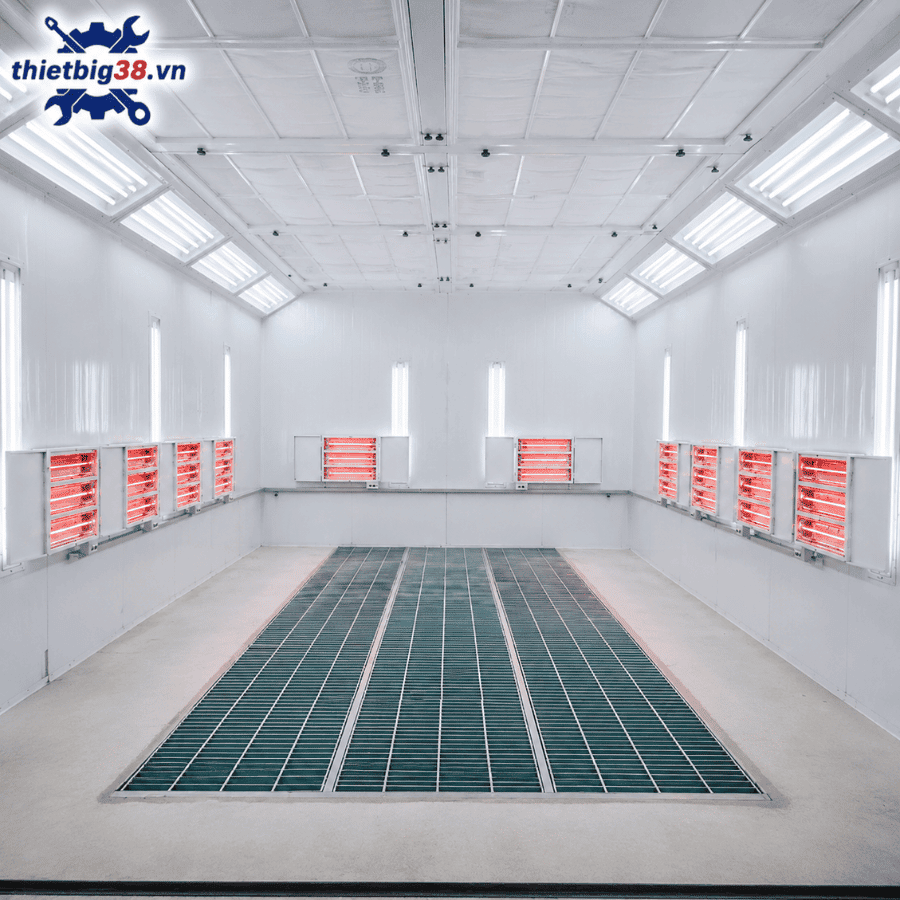

Hình ảnh : Hệ thống sấy Hồng ngoại 30KW phòng sơn ô tô

Không sử dụng một chế độ sấy cho mọi loại sơn

Thời gian và nhiệt độ phải căn cứ vào Technical Data Sheet – TDS của primer, basecoat, clearcoat, hardener và thinner đang sử dụng.

Sấy quá nhanh hoặc nâng nhiệt không đúng quy trình có thể làm ảnh hưởng quá trình thoát dung môi và chất lượng màng sơn.

4. Hệ thống lọc không khí nhiều cấp

W0407-21530-3 sử dụng nhiều tầng lọc để kiểm soát bụi trong khí cấp và overspray trong khí xả.

Lọc thô EU2/G2

• Vận tốc khí khoảng 2m/s.
• Lưu lượng danh định 7.200m³/h.
• Khả năng giữ bụi khoảng 400g/m².

Lọc trần F5/EU5

• Vận tốc khí khoảng 0.25m/s.
• Lưu lượng danh định 900m³/h.
• Khả năng giữ bụi khoảng 600g/m².

Lọc trần giúp hạn chế bụi đi theo dòng khí cấp xuống vùng bề mặt xe.

Lọc sàn PA-50

• Cấp G2/EU2.
• Kích thước 0.8 × 20m × 50mm.
• Vận tốc khí khoảng 2m/s.
• Lưu lượng danh định 7.200m³/h.
• Khả năng giữ bụi khoảng 3.500g/m².

PA-50 tập trung thu giữ paint mist và overspray trước khi khí đi vào hệ thống exhaust.

Không nên cộng các lưu lượng của filter với nhau để xác định lưu lượng tổng của phòng.

5. Bộ lọc không xử lý hoàn toàn VOC

Một điểm kỹ thuật quan trọng là phân biệt giữa lọc overspray và xử lý hơi dung môi/VOC.

EPA cho biết exhaust filters hay paint arrestors chủ yếu thu giữ hạt coating mist và overspray. Đa số filter thông thường không loại bỏ solvent vapor/VOC khỏi dòng khí thải.

Do đó không nên viết:

“Bộ lọc loại bỏ hoàn toàn khí độc và VOC.”

Nên sử dụng:

“Hệ thống lọc hỗ trợ thu giữ bụi và overspray; việc quản lý VOC và hơi dung môi phụ thuộc hệ thống thông gió, đường xả, loại sơn và giải pháp xử lý khí thải phù hợp.”

6. Hệ thống chiếu sáng 1.2KW

Đèn trần: 10 cụm × 4 bóng × 20W = 800W

Đèn sườn: 10 cụm × 2 bóng × 20W = 400W

Tổng: 1.200W

Cường độ chiếu sáng công bố: >800 Lux

Nguồn sáng hỗ trợ kỹ thuật viên quan sát:

• Độ phủ.
• Vết bụi.
• Chảy sơn.
• Da cam.
• Clearcoat.
• Khu vực chuyển màu.

Hình ảnh : Hệ thống chiếu sáng phòng sơn sấy ô tô Hồng ngoại

Tuy nhiên, 800 Lux không tự động đồng nghĩa “chuẩn màu tuyệt đối”. Khả năng đánh giá màu còn phụ thuộc CRI, CCT và độ đồng đều ánh sáng.

7. Cấu trúc vách Panel EPS 50mm

Vách phòng sử dụng Panel EPS dày khoảng 50mm với:

• Hai lớp tôn mạ màu 0.35mm.
• Lõi EPS.
• Ray U53mm hợp kim nhôm định hình.

Kết cấu giúp hình thành khoang kín, hỗ trợ cách nhiệt và thuận tiện vệ sinh.

Nếu muốn dùng claim “chống cháy lan”, Thietbig38.vn nên có chứng chỉ hoặc kết quả thử nghiệm của đúng Panel thực tế.

Nếu chưa có, nên ghi:

“Panel EPS 50mm hỗ trợ cách nhiệt; đặc tính chống cháy căn cứ hồ sơ vật liệu thực tế.”

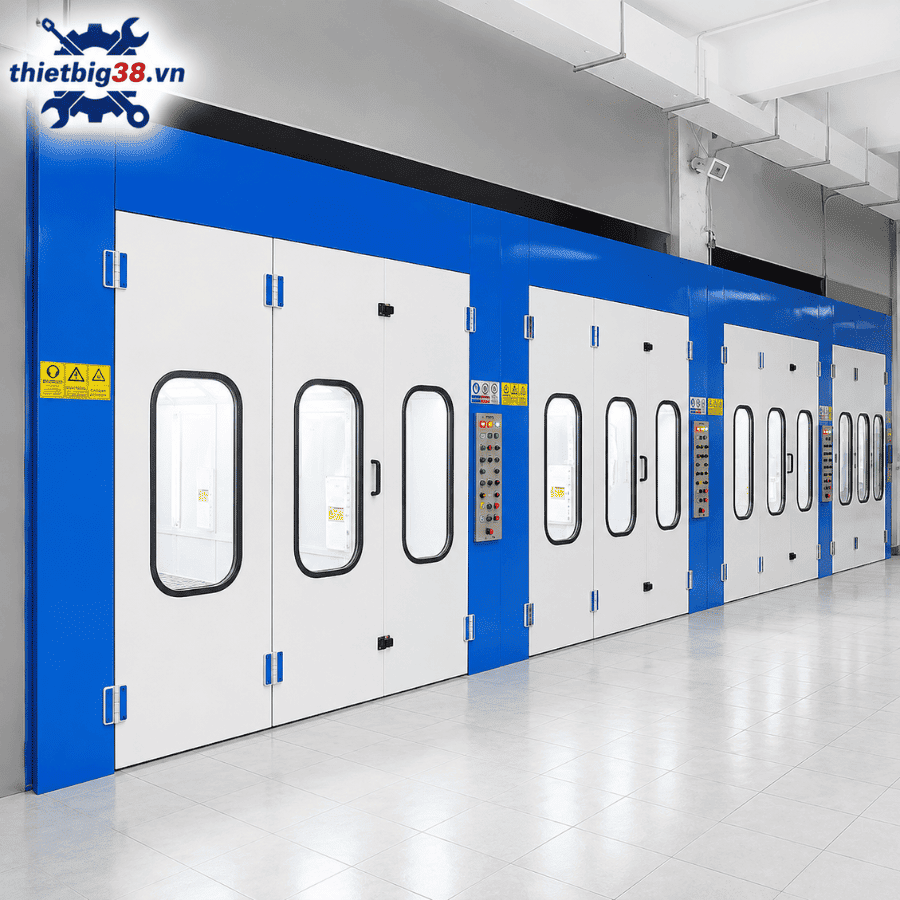

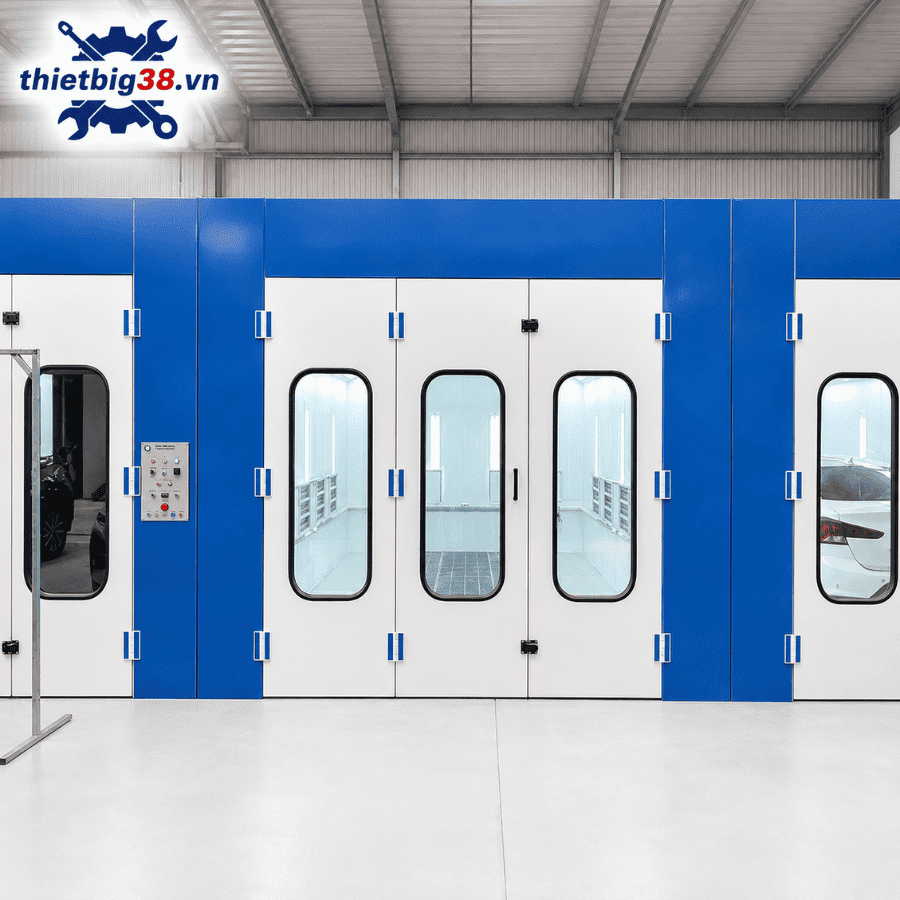

8. Hệ thống cửa chính và cửa phụ

Cửa chính:

• 03 cánh.
• Kích thước khoảng 3.000 × 2.600mm.
• 9 bản lề nhôm đúc.
• Khóa công nghiệp.
• Chốt.
• Gioăng kín khí.
• 03 ô kính hai lớp.

Cửa phụ:

• Kích thước 650 × 1.850mm.
• Có cửa sổ quan sát.
• Khóa áp suất.
• Panel PU ba lớp.
• PU tỷ trọng khoảng 40–45kg/m³.

Gioăng cửa cần được kiểm tra định kỳ vì độ kín ảnh hưởng trực tiếp tới airflow và thất thoát nhiệt.

9. Tủ điều khiển và an toàn vận hành

Bảng điều khiển CNC Inox, nội dung tiếng Việt hỗ trợ quản lý:

• Quạt cấp.
• Quạt hút.
• Chiếu sáng.
• Hệ thống sấy.
• Cài thời gian.
• Cài nhiệt độ.
• Chống mất pha.
• Chống đảo pha.
• Bảo vệ quá nhiệt.
• Emergency Stop.

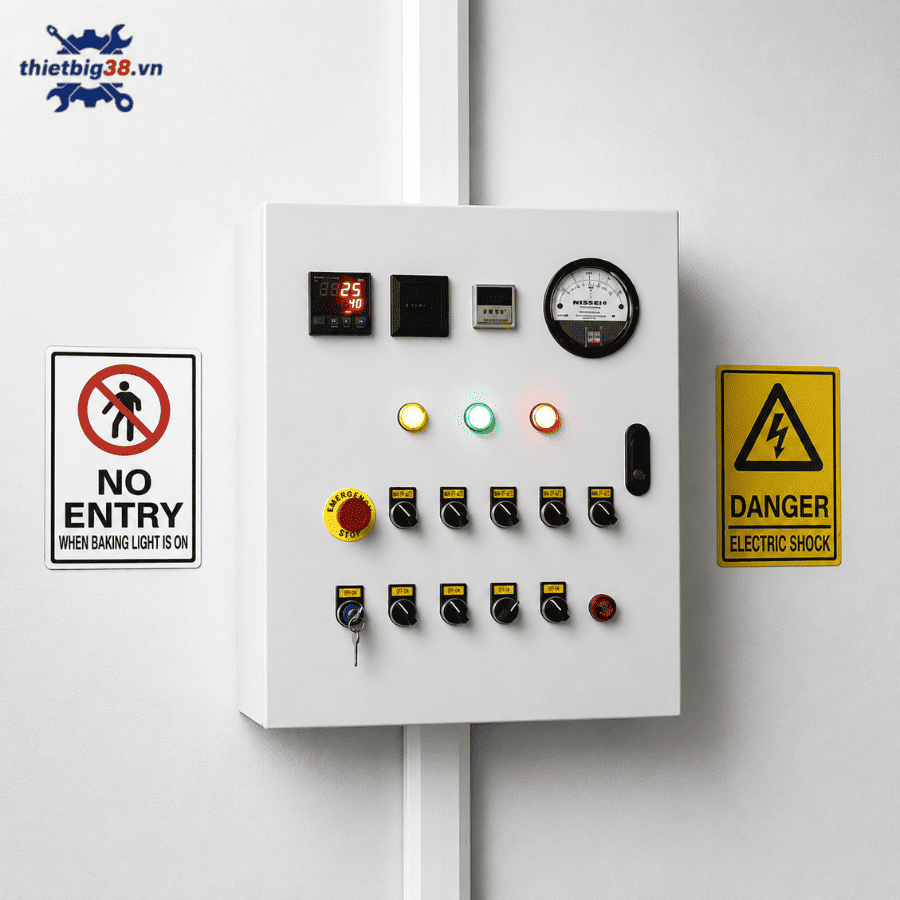

Hình ảnh: Tủ điều khiển phòng sơn sấy Hồng ngoại W0407-21530-3

OSHA xem thông gió, lọc, air contaminants, hệ thống điện và nguy cơ từ chất lỏng dễ cháy là những yếu tố quan trọng trong spray finishing.

Khi nghiệm thu nên test thực tế Emergency Stop, mất pha, chiều quay quạt, dòng motor, timer, bộ điều khiển nhiệt và cửa gió.

10. Tổng công suất 46.2KW

Cấu hình:

Quạt cấp: 7.5KW
Quạt hút: 7.5KW
Sấy: 30KW
Chiếu sáng: 1.2KW

Tổng: 46.2KW

Trước khi lắp đặt cần kiểm tra nguồn điện 3 pha, MCCB, tiết diện dây, tiếp địa và tổng tải của garage.

Không nên chỉ xác nhận rằng xưởng “có điện 3 pha” mà bỏ qua khả năng chịu tải thực tế.

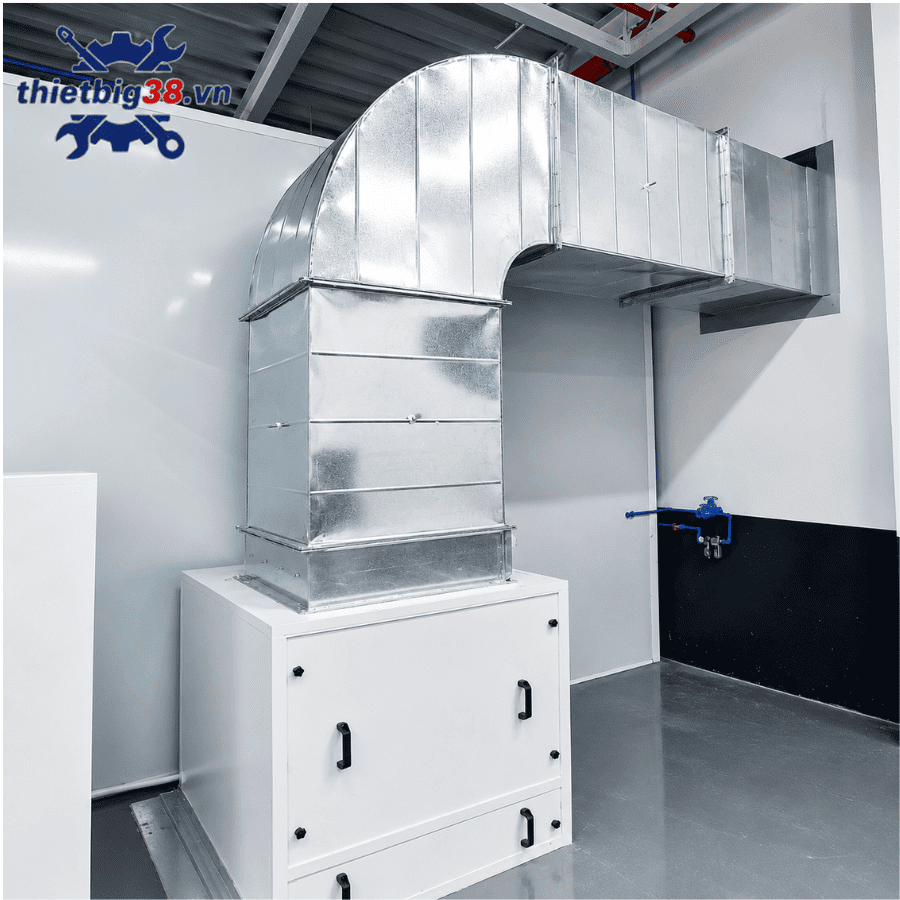

11. Hệ thống ống gió và thi công âm sàn

Cấu hình tiêu chuẩn gồm:

• Ống thoát gió dài khoảng 4m.
• 01 cút vuông.

Nếu duct dài hơn hoặc nhiều co hơn, trở lực hệ thống thay đổi và cần kiểm tra lại airflow.

Chi phí thi công hố móng chưa bao gồm theo cấu hình bạn cung cấp.

Đặc biệt với bản 3 Grating, cần có bản vẽ đúng W0407-21530-3 trước khi đào hố.

W0407-21530-3 phù hợp với garage nào?

Model này phù hợp với:

• Garage đồng sơn chuyên nghiệp.
• Đại lý ô tô.
• Trung tâm sửa chữa thân vỏ.
• Xưởng sửa xe tai nạn.
• Trung tâm chăm sóc xe có khu đồng sơn.
• Xưởng có lượng xe sơn thường xuyên.
• Đơn vị cần airflow lớn.
• Garage ưu tiên vùng hút âm nền rộng.

Phiên bản 3 Grating đặc biệt phù hợp khi xưởng muốn có vùng hút sàn rộng hơn phiên bản hai dãy, nhưng hiệu quả cuối cùng vẫn phụ thuộc thiết kế hố, duct và cân bằng khí.

Câu hỏi thường gặp – FAQs

W0407-21530-3 sử dụng bao nhiêu quạt?

Phòng sử dụng 02 quạt 7.5KW, gồm một quạt cấp và một quạt hút.

Lưu lượng mỗi quạt bao nhiêu?

Khoảng 19.000–20.000m³/h.

Phòng có bao nhiêu sàn Grating?

W0407-21530-3 sử dụng 03 dãy sàn Grating hở.

Điểm khác với W0407-21530-2 là gì?

Điểm khác biệt chính là W0407-21530-3 sử dụng 3 dãy Grating, còn W0407-21530-2 sử dụng 2 dãy.

Công suất sấy bao nhiêu?

Hệ thống sấy Hồng ngoại có tổng công suất 30KW.

Tổng công suất phòng bao nhiêu?

Khoảng 46.2KW.

Sàn Grating chịu tải bao nhiêu?

Theo cấu hình cung cấp, khoảng 800kg/bánh xe.

Lọc phòng sơn có xử lý hoàn toàn VOC không?

Không. Filter chủ yếu giữ bụi và overspray; VOC/hơi dung môi cần được kiểm soát bằng thông gió và giải pháp xử lý khí phù hợp.

Lựa chọn màu phòng sơn:

Đơn vị cung cấp và lắp đặt

Phòng sơn sấy ô tô Hồng ngoại âm sàn 2 quạt 7.5KW có 3 sàn Grating W0407-21530-3 là lựa chọn đáng tham khảo cho các garage cần hệ thống cấp – hút công suất lớn, sấy Hồng ngoại tích hợp và vùng hút âm sàn rộng.

Với hai quạt 7.5KW, lưu lượng danh định 19.000–20.000m³/h mỗi quạt, sấy 30KW, 3 dãy Grating và tổng công suất 46.2KW, sản phẩm phù hợp với các line đồng sơn có tần suất vận hành cao.

Trước khi triển khai cần khảo sát mặt bằng, công suất nguồn điện, hố móng, đường duct, số lượng xe/ngày và hệ sơn đang sử dụng để xây dựng cấu hình phù hợp.
