Phòng sơn sấy ô tô Hồng ngoại W0407-21130-3

Phòng sơn sấy ô tô Hồng ngoại W0407-21130-3 là hệ thống khoang sơn – sấy chuyên dụng được thiết kế cho garage, trung tâm đồng sơn, xưởng sửa chữa thân vỏ và các đơn vị cần một khu vực sơn có khả năng chủ động cấp khí, hút khí, lọc bụi và sấy Hồng ngoại.

Sản phẩm sử dụng 02 quạt công suất 5.5KW, gồm 01 quạt cấp khí và 01 quạt hút khí. Mỗi quạt có lưu lượng danh định khoảng 13.000–14.500 m³/h, áp suất khoảng 800Pa, tốc độ quay khoảng 940 vòng/phút và dòng điện tham khảo 11A.

Hệ thống sấy gồm 10 hộp đèn Hồng ngoại, mỗi hộp 3 bóng 1.000W, nâng tổng công suất sấy lên 30KW. Kết hợp với 11KW công suất quạt và 1.2KW chiếu sáng, tổng công suất danh định của hệ thống đạt khoảng 42.2KW.

Điểm khác biệt của model W0407-21130-3 là cấu hình 03 dãy sàn Grating hở, tăng diện tích vùng hút phía dưới xe so với phiên bản hai dãy Grating.

Model: W0407-21130-3
Thương hiệu/nhà cung cấp: Thiết Bị Việt Nam
Xuất xứ: Việt Nam

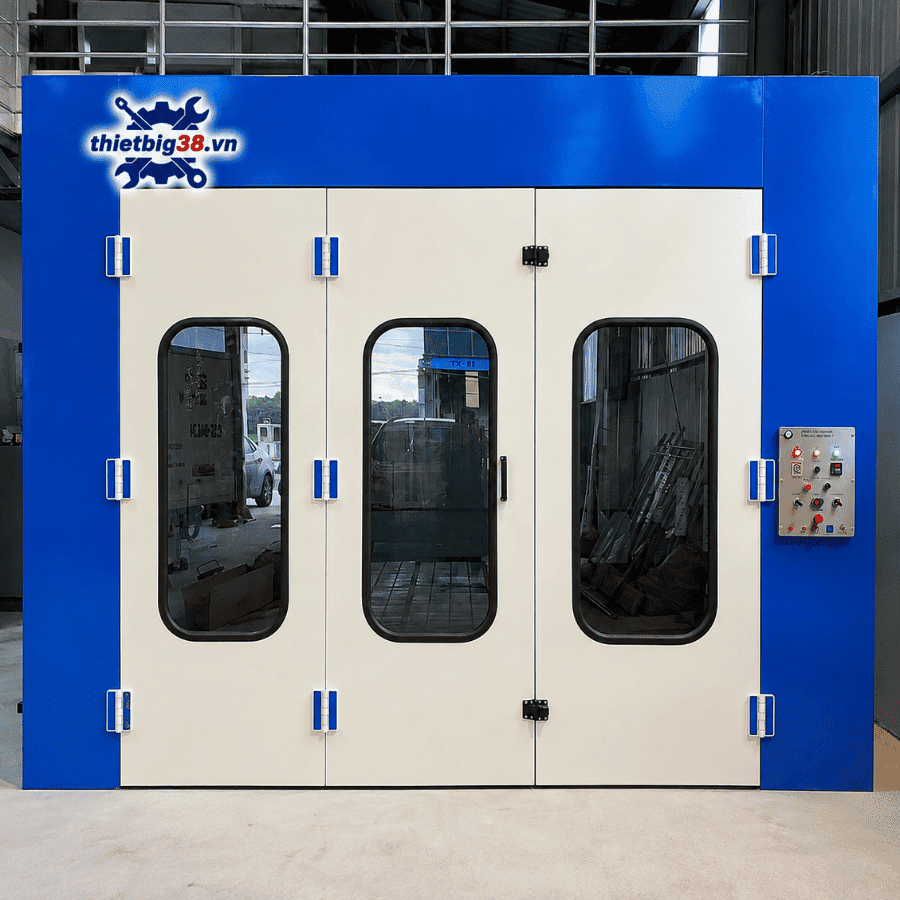

Hình ảnh 1: Phòng sơn sấy ô tô Hồng ngoại 2 quạt 5.5KW W0407-21130-3

Thông số kỹ thuật W0407-21130-3

1. Hệ thống 2 quạt 5.5KW cấp – hút khí chủ động

W0407-21130-3 sử dụng riêng biệt:

01 quạt cấp khí 5.5KW và 01 quạt hút khí 5.5KW.

Quạt cấp có nhiệm vụ đưa không khí qua hệ thống lọc trước khi đi vào khoang sơn. Quạt hút tạo dòng khí kéo không khí trong phòng xuống vùng sàn Grating, xuyên qua lớp lọc PA-50 rồi đưa ra đường exhaust.

Việc sử dụng hai quạt riêng biệt giúp hệ thống chủ động hơn trong việc cân bằng lượng khí cấp và hút.

Một điểm cần hiểu đúng là không cộng 13.000–14.500 m³/h của quạt cấp với 13.000–14.500 m³/h của quạt hút để kết luận phòng đạt 26.000–29.000 m³/h. Hai quạt nằm ở hai phía của cùng một dòng khí.

Hiệu quả airflow thực tế còn phụ thuộc vào:

• Độ sạch của filter.
• Tiết diện duct.
• Chiều dài đường ống.
• Số lượng cút.
• Độ kín của phòng.
• Trở lực lọc.
• Cân bằng áp suất cấp – hút.

OSHA cũng nhấn mạnh việc duy trì đúng airflow trong spray booth; lọc bẩn có thể làm giảm dòng khí và ảnh hưởng hiệu quả vận hành.

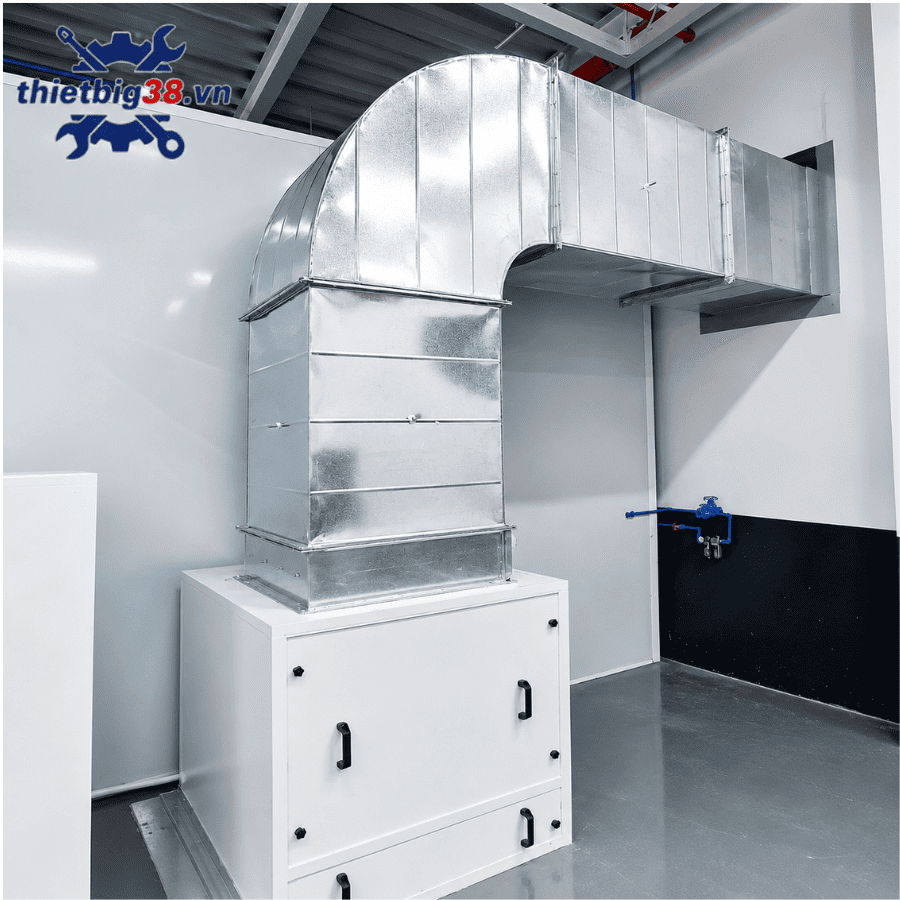

Hình ảnh 2 : Hai quạt 5.5KW phòng sơn sấy ô tô W0407-21130-3

2. 3 dãy sàn Grating – tăng diện tích vùng hút âm sàn

Khác biệt quan trọng giữa W0407-21130-3 và phiên bản hai sàn hở là thiết kế 03 dãy Grating.

Theo cấu hình:

• Thép dày khoảng 3.2mm.
• Nẹp lưới hàn 10mm.
• Bề mặt mạ kẽm.
• Tải trọng khoảng 800kg/bánh xe.
• Bên dưới bố trí tấm lưới đỡ lọc sàn.

Dòng khí được kéo từ khu vực phía trên và xung quanh xe xuống 3 vùng Grating, sau đó đi qua lớp lọc phía dưới.

Cấu trúc này hỗ trợ đưa paint mist và overspray ra khỏi vùng thao tác.

EPA mô tả ở phòng kiểu downdraft, khí đi từ phía trên qua xe rồi xuống hố sàn phủ grate; exhaust filter thường được đặt tại hoặc gần sàn để thu giữ overspray.

3 dãy Grating có lợi ích gì?

So với hai dãy, cấu hình ba dãy tạo thêm vùng hở ở trung tâm, từ đó có thể tăng diện tích tiếp cận với luồng hút nếu hệ thống hố móng và duct được thiết kế phù hợp.

Tuy nhiên, không nên quảng cáo “3 sàn chắc chắn hút mạnh hơn X%” nếu chưa có kết quả đo airflow thực tế.

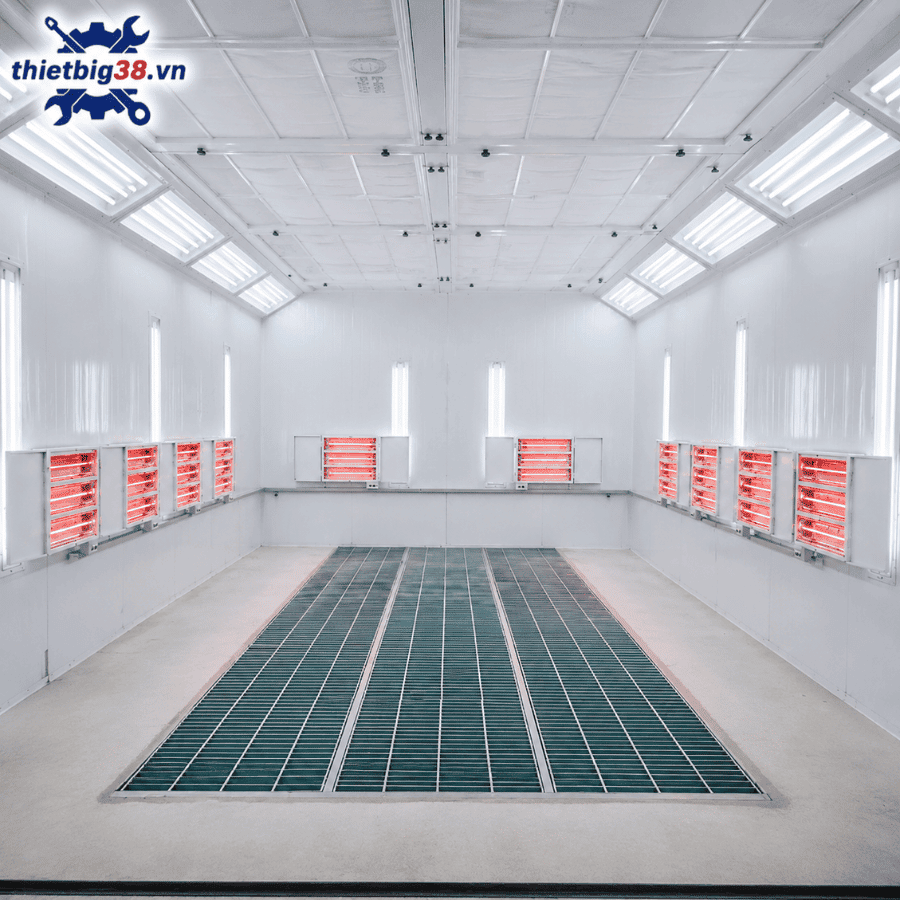

Hình ảnh 3 : 3 dãy sàn Grating phòng sơn sấy ô tô Hồng ngoại âm sàn

3. Hệ thống sấy Hồng ngoại 30KW

Phòng được trang bị:

10 hộp sấy × 3 bóng = 30 bóng Hồng ngoại

Mỗi bóng có công suất: 1.000W

Tổng công suất: 30KW

Hệ thống Hồng ngoại giúp truyền năng lượng tới bề mặt cần sấy và hỗ trợ rút ngắn quá trình làm khô/đóng rắn khi vận hành đúng theo hướng dẫn của hệ vật liệu.

Có thể sử dụng cho:

• Primer.
• Sơn lót.
• Basecoat phù hợp.
• Clearcoat.
• Sơn cản.
• Sơn cửa.
• Sơn dặm.
• Các chi tiết thân vỏ.

Thời gian sấy phải theo TDS của sơn

Không nên đặt một mức nhiệt và thời gian cố định cho mọi loại vật liệu.

Quy trình phải dựa trên Technical Data Sheet của primer, basecoat, clearcoat, hardener và thinner thực tế.

Sấy quá nhanh hoặc tăng nhiệt không đúng có thể ảnh hưởng tới quá trình thoát dung môi và chất lượng màng sơn.

EPA cũng ghi nhận nguồn nhiệt, bao gồm thiết bị Hồng ngoại, có thể được sử dụng để hỗ trợ tăng tốc quá trình drying/curing của lớp phủ.

4. Hệ thống lọc không khí 3 cấp

Lọc thô EU2/G2

Theo cấu hình:

• Vận tốc khí: khoảng 2m/s.
• Lưu lượng danh định: 7.200m³/h.
• Khả năng giữ bụi: khoảng 400g/m².

Lọc thô hỗ trợ giữ các hạt lớn trước khi không khí đi vào các tầng lọc tiếp theo.

Lọc trần F5/EU5

Thông số cung cấp:

• Vận tốc khí: khoảng 0.25m/s.
• Lưu lượng danh định: 900m³/h.
• Khả năng giữ bụi: khoảng 600g/m².

Lọc trần có vai trò hạn chế bụi trong dòng khí cấp đi vào khu vực sơn.

Lọc sàn PA-50

Cấu hình:

• Kích thước 0.8 × 20m × 50mm.
• Cấp G2/EU2.
• Vận tốc khí khoảng 2m/s.
• Lưu lượng danh định 7.200m³/h.
• Khả năng giữ bụi khoảng 3.500g/m².

PA-50 tập trung vào việc giữ overspray và hạt sơn trước khi khí đi vào hệ thống exhaust.

Không cộng lưu lượng các lớp lọc

Các số 7.200m³/h hay 900m³/h là thông số danh định của vật liệu/bộ lọc theo điều kiện tương ứng, không phải lưu lượng tổng của phòng.

5. Bộ lọc không xử lý hoàn toàn VOC

Đây là điểm rất nên giữ trong bài vì giúp nội dung đáng tin hơn.

EPA cho biết intake/exhaust filter ảnh hưởng trực tiếp tới luồng khí và chất lượng bề mặt. Khi filter bị tắc, bụi và overspray có thể tuần hoàn lại, đồng thời quạt phải làm việc nặng hơn. EPA cũng lưu ý đa số filter phòng sơn không loại bỏ hơi dung môi hoặc VOC khỏi khí exhaust.

Vì vậy không nên viết:

“Hệ thống lọc loại bỏ hoàn toàn khí độc, mùi và VOC.”

Nên viết:

“Hệ thống lọc hỗ trợ thu giữ bụi và overspray; việc quản lý hơi dung môi/VOC cần kết hợp thông gió, đường xả, loại vật liệu sơn và giải pháp xử lý khí phù hợp.”

Cách diễn đạt này chính xác hơn về mặt kỹ thuật và tốt hơn cho E-E-A-T.

6. Chiếu sáng 1.2KW – cường độ trên 800 Lux

Hệ thống chiếu sáng gồm:

Đèn trần: 10 cụm × 4 bóng × 20W = 800W.

Đèn sườn: 10 cụm × 2 bóng × 20W = 400W.

Tổng: 1.200W

Cường độ chiếu sáng được công bố trên 800 Lux.

Ánh sáng tốt hỗ trợ kỹ thuật viên quan sát:

• Độ phủ màu.
• Bụi.
• Chảy sơn.
• Da cam.
• Bề mặt clearcoat.
• Vùng chuyển màu.

Tuy nhiên không nên viết “>800 Lux đảm bảo chuẩn màu tuyệt đối”.

Độ chính xác khi quan sát màu còn phụ thuộc CRI, nhiệt độ màu CCT và độ đồng đều ánh sáng. Nếu đây là điểm bán hàng quan trọng, Thietbig38.vn nên bổ sung datasheet bóng đèn hoặc đo thực tế bằng lux meter.

7. Vách Panel EPS 50mm

Khoang phòng sử dụng Panel EPS dày khoảng 50mm, gồm:

• Hai lớp tôn mạ màu 0.35mm.
• Lõi EPS ở giữa.
• Ray U53mm hợp kim nhôm định hình.

Kết cấu này hỗ trợ tạo khoang kín, cách nhiệt và hạn chế bụi bên ngoài.

Lưu ý claim chống cháy

Nếu sử dụng cụm:

“Panel EPS chống cháy lan”

trên website, báo giá hoặc hồ sơ dự án, nên có tài liệu chứng minh cấp phản ứng với lửa của đúng panel thực tế được cung cấp.

Nếu chưa có, cách an toàn hơn là mô tả:

“Panel EPS 50mm hỗ trợ cách nhiệt; đặc tính chống cháy cần căn cứ chứng chỉ của vật liệu thực tế.”

8. Hệ thống cửa

Cửa chính

• 03 cánh.
• Kích thước khoảng 3.000 × 2.600mm.
• 9 bản lề nhôm đúc.
• Khóa công nghiệp.
• Chốt.
• Gioăng kín.
• 03 ô kính hai lớp.

Cửa phụ

• Kích thước 650 × 1.850mm.
• Có ô quan sát.
• Khóa áp suất.
• Panel PU ba lớp.
• PU tỷ trọng khoảng 40–45kg/m³.

Độ kín của cửa ảnh hưởng đến cân bằng áp suất và mức thất thoát nhiệt trong quá trình sấy nên gioăng cần được kiểm tra định kỳ.

9. Tủ điều khiển và hệ thống an toàn

Tủ điều khiển CNC Inox, giao diện tiếng Việt giúp người vận hành quản lý các chức năng chính của phòng.

Cấu hình gồm:

• Điều khiển quạt cấp.
• Quạt hút.
• Hệ thống chiếu sáng.
• Hệ thống sấy.
• Cài thời gian.
• Cài nhiệt độ.
• Chống mất pha.
• Chống đảo pha.
• Bảo vệ quá nhiệt.
• Emergency Stop.

Ở bước nghiệm thu nên thử trực tiếp các chức năng bảo vệ, không chỉ bật quạt và đèn.

10. Tổng công suất 42.2KW – cần tính hạ tầng điện trước

Công suất danh định:

Quạt cấp: 5.5KW
Quạt hút: 5.5KW
Sấy: 30KW
Chiếu sáng: 1.2KW

Tổng: 42.2KW

Trước khi thi công cần kiểm tra:

• Nguồn điện 3 pha.
• Công suất điện hiện có.
• MCCB/CB.
• Tiết diện dây.
• Tiếp địa.
• Tải đồng thời.
• Máy nén khí.
• Cầu nâng và các thiết bị khác cùng sử dụng nguồn.

Không nên chỉ dựa vào việc nhà xưởng “đã có điện 3 pha”.

11. Ống thoát gió và hố móng

Cấu hình tiêu chuẩn gồm:

• Ống thoát gió dài khoảng 4m.
• 01 cút vuông.

Nếu công trình cần đường duct dài hơn hoặc nhiều cút hơn, cần kiểm tra lại trở lực để đảm bảo quạt hoạt động trong vùng phù hợp.

Phòng được lắp âm sàn, nhưng chi phí làm hố móng chưa bao gồm theo cấu hình bạn cung cấp.

Không nên thi công hố trước khi có bản vẽ chính thức của W0407-21130-3.

Ứng dụng của W0407-21130-3

Phòng sơn sấy ô tô Hồng ngoại này phù hợp cho garage đồng sơn chuyên nghiệp, đại lý ô tô, xưởng sửa chữa xe tai nạn, trung tâm chăm sóc xe có khu đồng sơn và các đơn vị cần line sơn – sấy có tần suất hoạt động cao.

Cấu hình 2 quạt 5.5KW + 3 dãy Grating đặc biệt phù hợp khi garage ưu tiên hệ thống airflow chủ động và vùng hút âm sàn rộng.

Câu hỏi thường gặp

W0407-21130-3 sử dụng bao nhiêu quạt?

Phòng sử dụng 02 quạt 5.5KW, gồm một quạt cấp và một quạt hút.

Lưu lượng mỗi quạt bao nhiêu?

Khoảng 13.000–14.500m³/h theo cấu hình cung cấp.

Có cộng lưu lượng hai quạt không?

Không. Hai quạt nằm ở phía cấp và hút của cùng hệ thống airflow.

Phòng có bao nhiêu sàn Grating?

Có 03 dãy sàn Grating hở.

Sàn Grating chịu tải bao nhiêu?

Theo thông số cung cấp, khoảng 800kg/bánh xe.

Công suất sấy Hồng ngoại bao nhiêu?

30KW, gồm 30 bóng × 1.000W.

Tổng công suất hệ thống bao nhiêu?

Khoảng 42.2KW.

Filter có xử lý hết VOC không?

Không. Filter chủ yếu giữ bụi và overspray; đa số filter thông thường không loại bỏ hơi dung môi/VOC.

Lựa chọn màu phòng sơn:

Đơn vị cung cấp phòng sơn sấy ô tô Hồng ngoại W0407-21130-3

Phòng sơn sấy ô tô Hồng ngoại âm sàn 2 quạt 5.5KW có 3 sàn Grating W0407-21130-3 là cấu hình phù hợp cho garage cần một line đồng sơn chuyên nghiệp với hệ thống cấp – hút chủ động, vùng hút âm sàn rộng và sấy Hồng ngoại 30KW.

Thiết bị có lợi thế ở 02 quạt 5.5KW, lưu lượng danh định 13.000–14.500m³/h mỗi quạt, 03 dãy Grating, hệ lọc nhiều tầng, chiếu sáng >800 Lux và hệ điều khiển tiếng Việt.

Để đạt hiệu quả tốt trong vận hành, cần khảo sát mặt bằng, nguồn điện, hố móng, đường xả, loại sơn sử dụng và lưu lượng xe thực tế trước khi thi công.
