Phòng sơn sấy ô tô Hồng ngoại G0407-20830-3 – hệ thống cấp hút khí chủ động

Phòng sơn sấy ô tô Hồng ngoại G0407-20830-3 được thiết kế dành cho garage, trung tâm sửa chữa thân vỏ, đại lý ô tô và xưởng đồng sơn cần một không gian phun sơn có khả năng kiểm soát dòng khí, lọc bụi, thu gom overspray và sấy Hồng ngoại trong cùng một hệ thống.

Điểm nổi bật của G0407-20830-3 là cấu hình 02 quạt 4KW, gồm một quạt cấp khí và một quạt hút khí. Mỗi quạt có lưu lượng danh định khoảng 10.000–12.500m³/h, áp suất khoảng 800Pa và tốc độ quay khoảng 940 vòng/phút.

Hệ thống sấy Hồng ngoại sử dụng 30 bóng công suất 1.000W, tổng công suất sấy đạt 30KW. Hệ thống chiếu sáng công suất 1.2KW kết hợp với 8KW công suất quạt đưa tổng công suất danh định của phòng lên khoảng 39.2KW.

Khác biệt quan trọng so với phiên bản hai sàn là G0407-20830-3 sử dụng 03 dãy sàn Grating hở, mở rộng khu vực hút phía dưới khoang sơn khi hệ thống hố móng và plenum được thiết kế tương ứng.

Model: G0407-20830-3

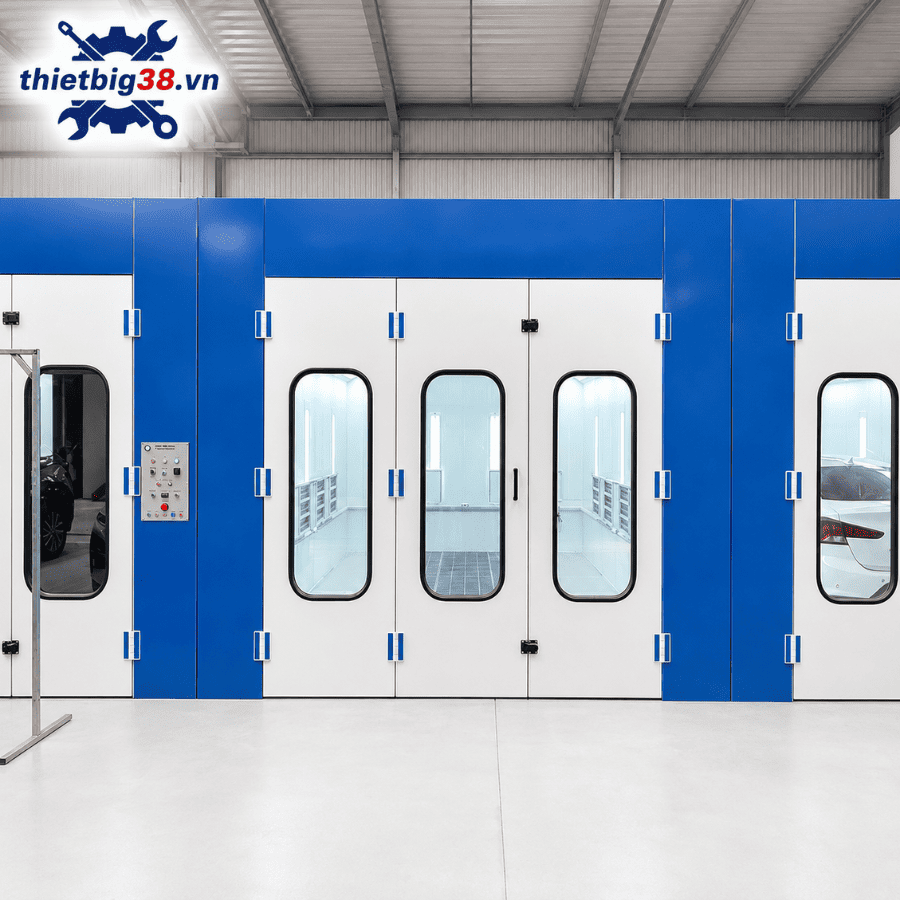

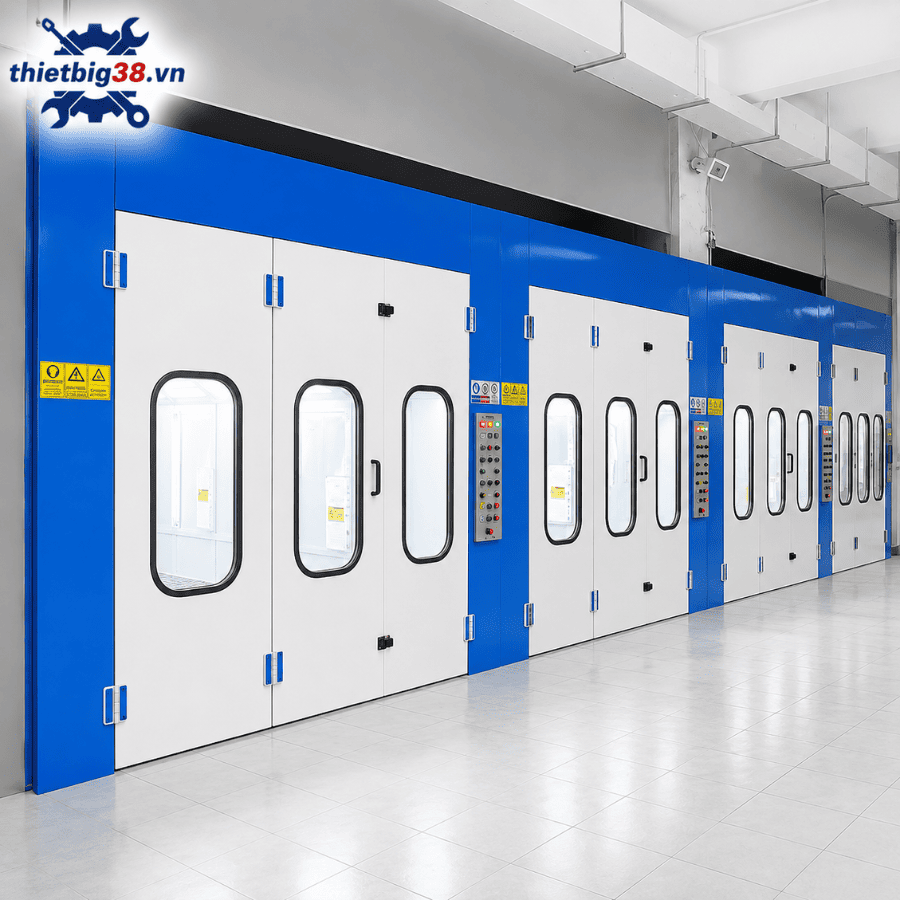

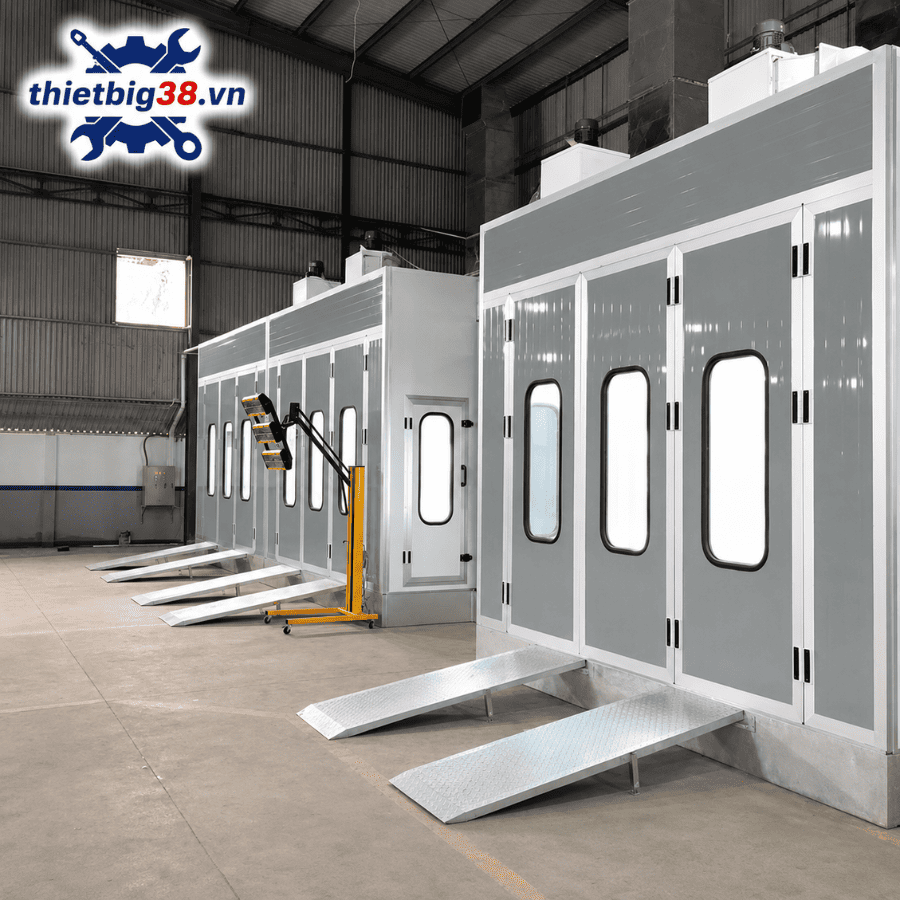

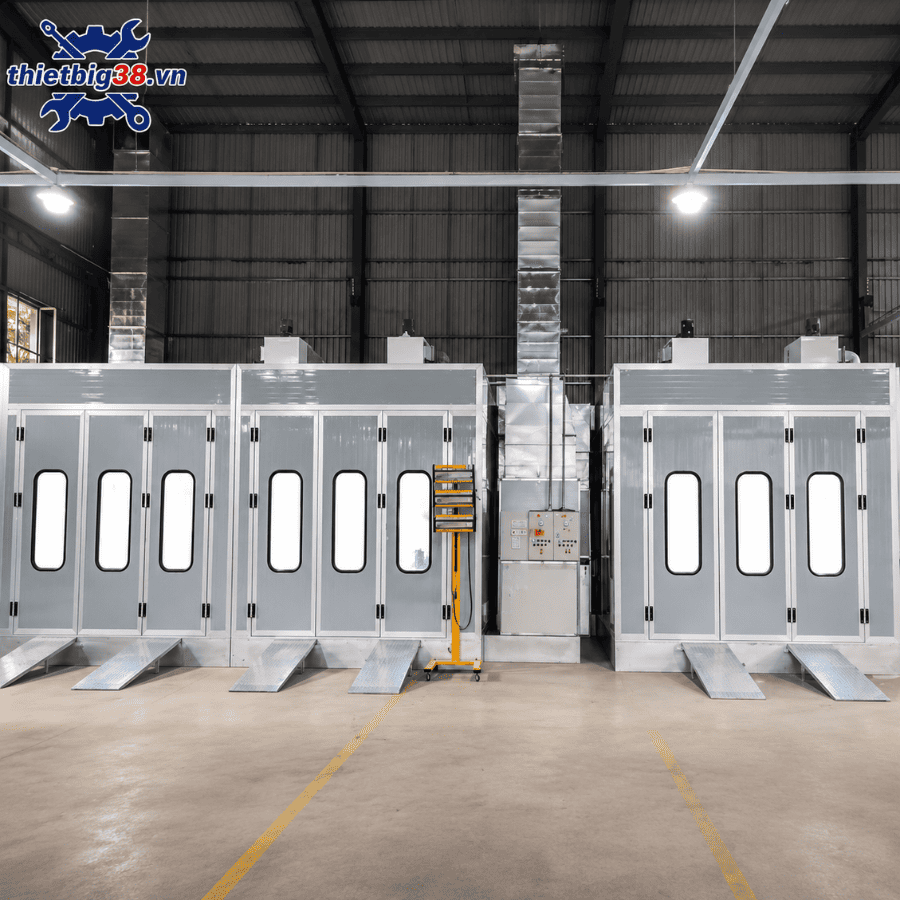

Hình ảnh : Phòng sơn sấy ô tô Hồng ngoại 2 quạt 4KW G0407-20830-3

1. Thông số kỹ thuật G0407-20830-3

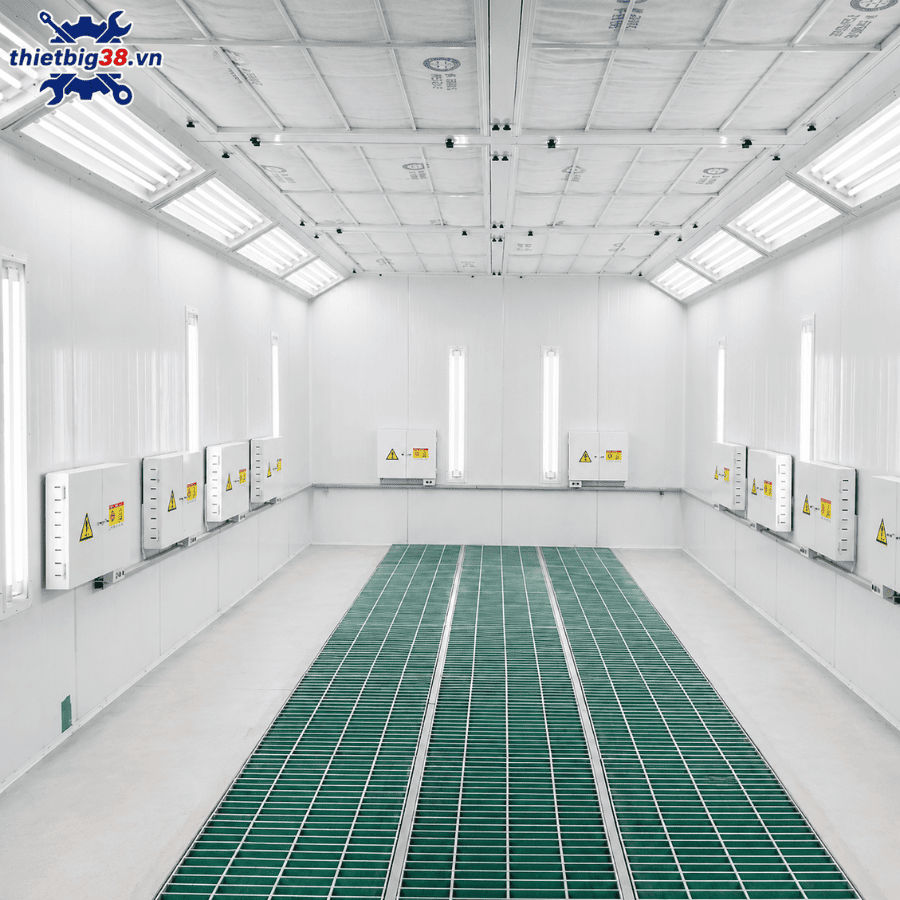

Hình ảnh : Phòng sơn sấy ô tô 3 sàn Grating G0407-20830-3

2. Hệ thống 2 quạt 4KW – một cấp khí, một hút khí

G0407-20830-3 sử dụng: 01 quạt cấp khí 4KW và 01 quạt hút khí 4KW.

Mỗi quạt có lưu lượng danh định khoảng 10.000–12.500m³/h.

Quạt cấp đưa không khí qua hệ thống lọc trước khi phân phối vào khoang. Quạt hút tạo dòng khí đi từ khu vực làm việc xuống hệ thống Grating, xuyên qua lớp lọc sàn rồi đưa ra đường exhaust.

Đây là cấu hình chủ động hơn so với phòng chỉ sử dụng một quạt hút.

Không cộng hai quạt thành 20.000–25.000m³/h

Quạt cấp và quạt hút hoạt động ở hai phía của cùng một hệ thống airflow. Vì vậy không nên lấy lưu lượng của hai quạt cộng với nhau để quảng cáo thành “lưu lượng tổng”.

Airflow thực tế phụ thuộc vào:

• Trở lực của filter.
• Kích thước đường duct.
• Chiều dài ống gió.
• Số lượng cút.
• Độ kín của khoang.
• Chênh áp cấp – hút.
• Tình trạng filter.

OSHA cũng lưu ý khi thiết kế hệ thống cấp khí có filter, static pressure cần tính cả điều kiện filter bẩn đến mức cần vệ sinh hoặc thay; filter cần được xử lý khi chênh áp tăng quá mức hoặc airflow giảm.

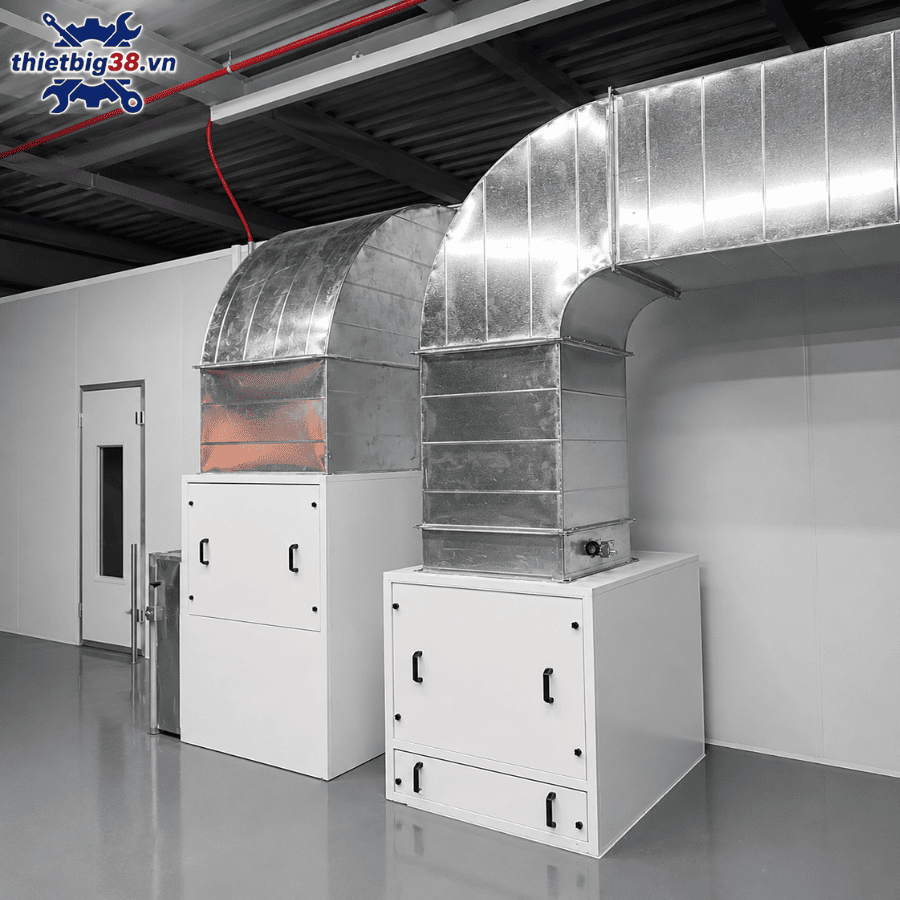

Hình ảnh: Quạt cấp và quạt hút 4KW phòng sơn G0407-20830-3

Lưu ý claim “công nghệ Siemens”

Nếu motor hoặc linh kiện thực tế sử dụng Siemens, nên chụp rõ nameplate motor và hồ sơ thiết bị.

Nếu chưa có tài liệu xác nhận, không nên lấy “công nghệ Siemens” làm claim thương hiệu chính trên website.

3. Ba dãy sàn Grating – điểm khác biệt chính của G0407-20830-3

G0407-20830-3 được bố trí 03 dãy sàn Grating hở.

Theo cấu hình:

• Thép dày khoảng 3.2mm.
• Nẹp lưới hàn 10mm.
• Bề mặt mạ kẽm.
• Tải trọng khoảng 800kg/bánh xe.
• Phía dưới bố trí lưới đỡ lọc sàn.

Việc tăng từ hai lên ba dãy Grating làm tăng diện tích mở của khu vực sàn. Khi hố móng, plenum hút và đường duct được thiết kế phù hợp, cấu hình này có thể hỗ trợ mở rộng vùng hút phía dưới thân xe và phân bố luồng khí xuống sàn tốt hơn.

Tuy nhiên, không nên quảng cáo rằng:

“3 Grating hút mạnh hơn 2 Grating X%”

nếu chưa có phép đo airflow thực tế.

Diện tích Grating lớn hơn không đồng nghĩa lưu lượng tự động tăng theo cùng tỷ lệ, vì giới hạn cuối cùng vẫn phụ thuộc vào quạt, áp suất, filter và đường duct.

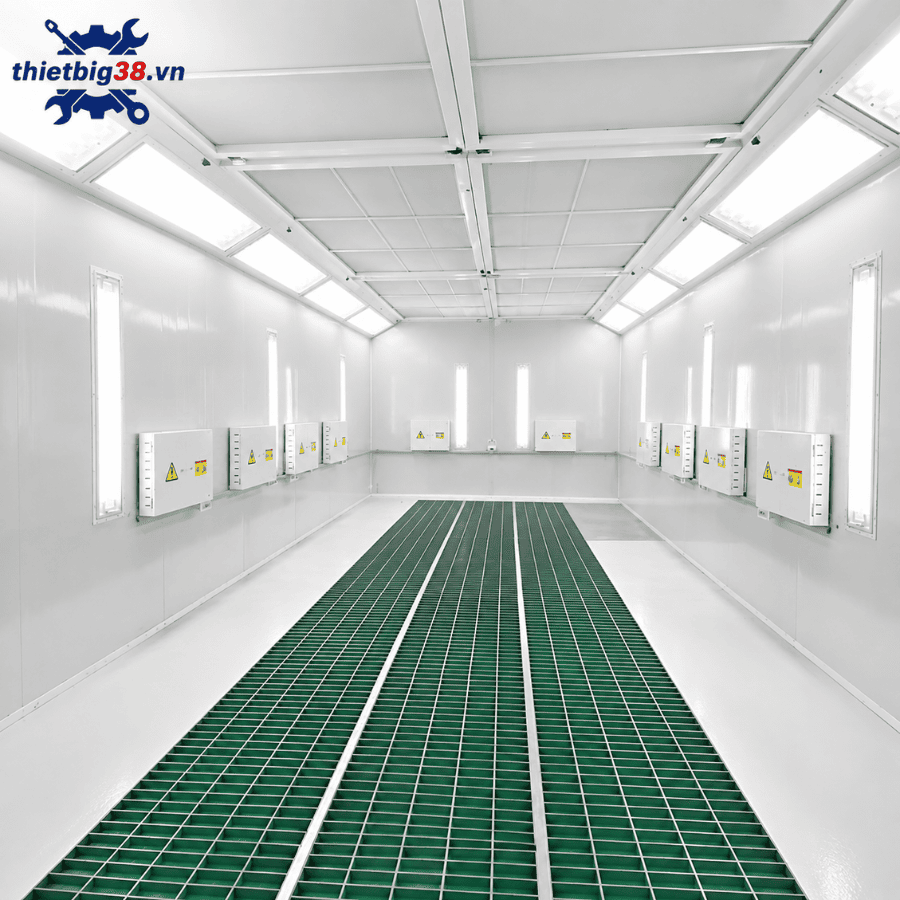

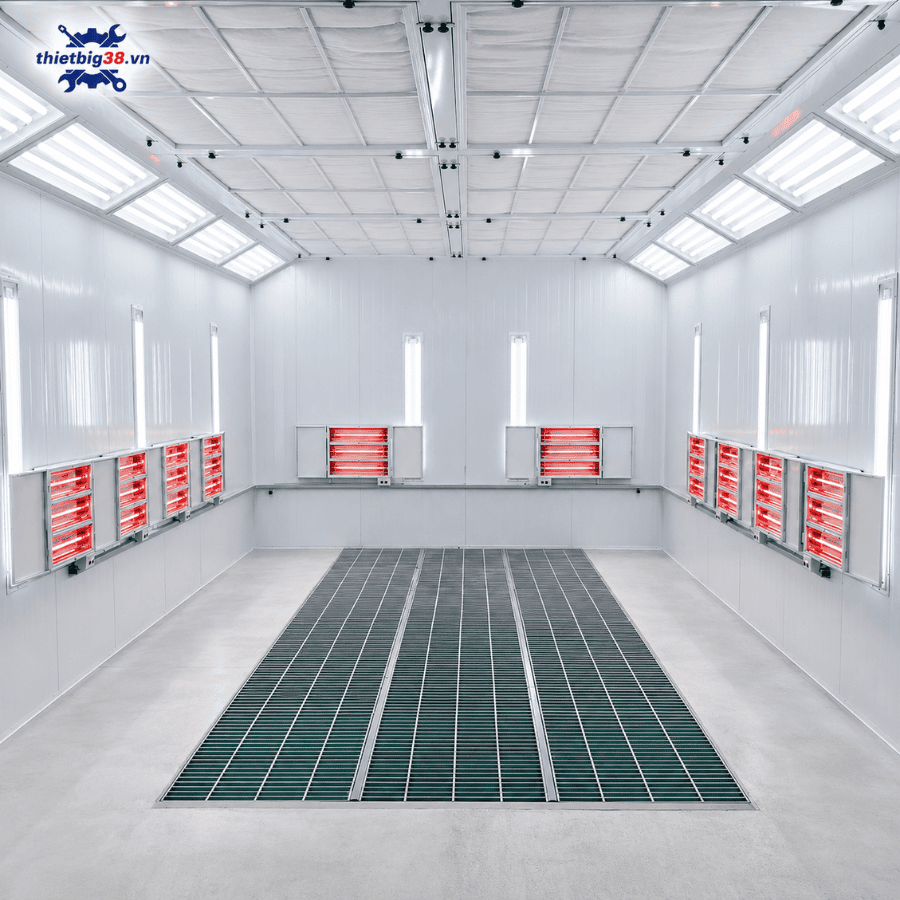

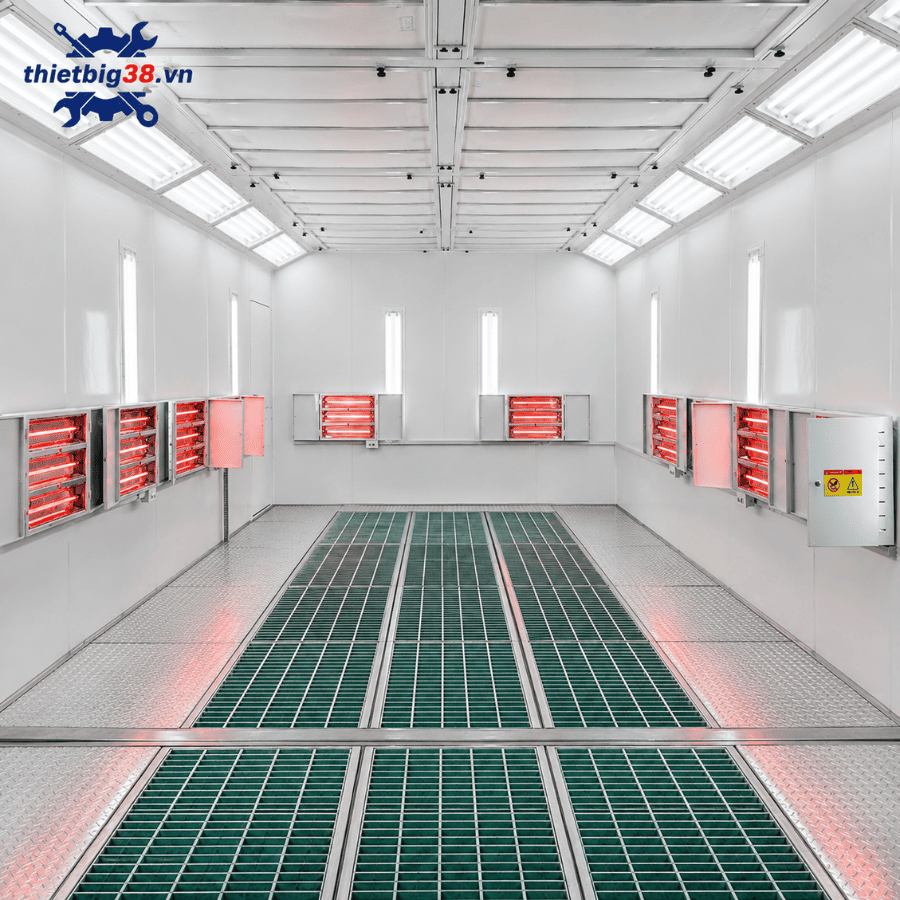

Hình ảnh : Ba dãy sàn Grating phòng sơn sấy ô tô Hồng ngoại G0407-20830-3

4. Hệ thống sấy Hồng ngoại công suất 30KW

Hệ thống gồm: 10 hộp × 3 bóng = 30 bóng Hồng ngoại

Mỗi bóng: 1.000W

Tổng công suất: 30KW

Mỗi bóng có chiều dài khoảng 525mm theo thông số cung cấp.

Hệ thống Hồng ngoại hỗ trợ truyền năng lượng tới bề mặt cần sấy, phù hợp để hỗ trợ quá trình drying hoặc curing của các lớp vật liệu theo đúng quy trình của nhà sản xuất sơn.

Có thể ứng dụng cho:

• Sơn lót.
• Primer.
• Basecoat phù hợp.
• Clearcoat.
• Sơn cản.
• Sơn cửa.
• Sơn tai xe.
• Sơn dặm.
• Các hạng mục thân vỏ.

Không sử dụng một nhiệt độ cho tất cả hệ sơn

Thời gian sấy và nhiệt độ cần căn cứ vào TDS – Technical Data Sheet của primer, basecoat, clearcoat, hardener và thinner thực tế.

Không nên quảng cáo một mức nhiệt hoặc thời gian cố định là phù hợp cho mọi loại vật liệu.

5. Cửa gió điều khiển bằng khí nén

Theo cấu hình G0407-20830-3, hệ thống đóng/mở cửa gió sử dụng:

• Van điện khí nén.
• Xy lanh khí nén.

Cơ cấu này hỗ trợ thay đổi trạng thái lưu thông khí theo chế độ vận hành.

Khi nghiệm thu cần kiểm tra hành trình xy lanh, tình trạng van điện, áp suất khí nén và khả năng đóng kín của cửa gió.

6. Hệ thống lọc không khí nhiều cấp

Lọc thô EU2/G2

Thông số cung cấp:

• Vận tốc khí khoảng 2m/s.
• Lưu lượng danh định 7.200m³/h.
• Khả năng giữ bụi khoảng 400g/m².

Lọc thô giúp giữ lại một phần bụi kích thước lớn trước khi không khí tiếp tục qua các lớp lọc phía sau.

Lọc trần F5/EU5

Thông số:

• Vận tốc khí khoảng 0.25m/s.
• Lưu lượng danh định 900m³/h.
• Khả năng giữ bụi khoảng 600g/m².

Lọc trần hỗ trợ hạn chế bụi đi theo khí cấp xuống bề mặt xe.

Lọc sàn PA-50 G2/EU2

• Kích thước: 0,8 × 20m × 50mm.
• Vận tốc khí khoảng 2m/s.
• Lưu lượng danh định 7.200m³/h.
• Khả năng giữ bụi khoảng 3.500g/m².

PA-50 tập trung thu giữ paint mist và overspray trước khi khí đi vào hệ thống exhaust.

Không nên cộng lưu lượng của ba loại filter với nhau để tính lưu lượng toàn phòng.

7. Lọc overspray không đồng nghĩa xử lý hoàn toàn VOC

EPA giải thích rằng exhaust filters hoặc paint overspray arrestors chủ yếu thu giữ hạt sương sơn và overspray; phần lớn filter không loại bỏ solvent vapors hoặc VOC khỏi dòng khí exhaust. EPA cũng lưu ý filter bị nghẹt có thể làm airflow kém, tăng khả năng bụi/overspray tuần hoàn và làm quạt hoạt động nặng hơn.

Do đó không nên dùng câu:

“Hệ thống lọc loại bỏ hoàn toàn mùi sơn, khí độc và VOC.”

Nên viết:

Hệ thống lọc hỗ trợ thu giữ bụi và overspray; việc quản lý hơi dung môi/VOC cần kết hợp hệ thống thông gió, đường xả, loại vật liệu sơn và giải pháp xử lý khí phù hợp.

8. Hệ thống chiếu sáng 1.2KW

Đèn trần: 10 cụm × 4 bóng × 20W = 800W

Đèn sườn: 10 cụm × 2 bóng × 20W = 400W

Tổng công suất: 1.200W

Cường độ chiếu sáng được công bố: >800 Lux

Nguồn sáng hỗ trợ kỹ thuật viên quan sát:

• Độ phủ của lớp sơn.
• Bụi bề mặt.
• Chảy sơn.
• Da cam.
• Bề mặt clearcoat.
• Khu vực chuyển màu.

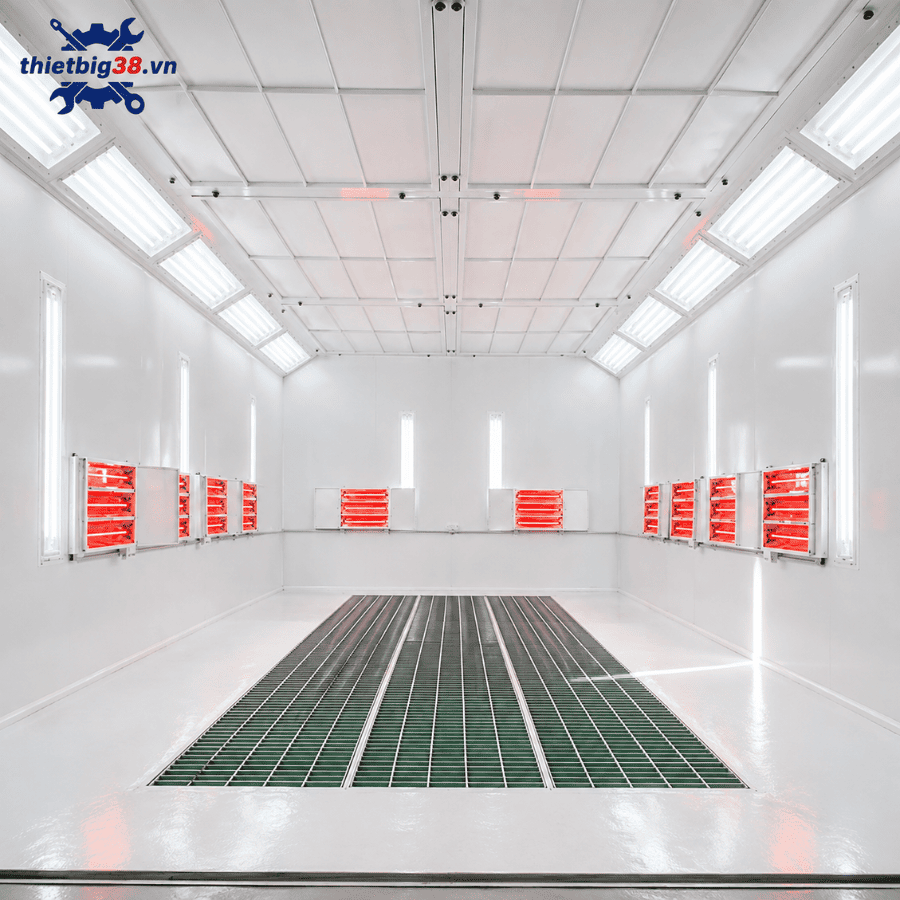

Hình ảnh: Hệ thống chiếu sáng phòng sơn sấy Hồng ngoại G0407-20830-3

Tuy nhiên, >800 Lux không tự động đồng nghĩa với “chuẩn màu tuyệt đối”. Khả năng đánh giá màu còn phụ thuộc CRI, nhiệt độ màu CCT và độ đồng đều của nguồn sáng.

9. Vách Panel EPS dày 50mm

Phòng sử dụng Panel EPS dày khoảng 50mm với cấu tạo:

• Hai lớp tôn mạ màu 0.35mm.
• Lõi EPS.
• Ray U53mm hợp kim nhôm định hình.

Kết cấu này hỗ trợ tạo khoang kín, hạn chế truyền nhiệt và thuận tiện cho việc vệ sinh bề mặt.

Cần thận trọng với claim “chống cháy lan”

Nếu muốn quảng cáo Panel EPS có khả năng chống cháy lan, nên có chứng chỉ hoặc kết quả thử nghiệm của đúng loại panel thực tế được sử dụng.

Nếu chưa có, nên ghi:

Panel EPS 50mm hỗ trợ cách nhiệt; đặc tính phản ứng với lửa căn cứ hồ sơ kỹ thuật và chứng nhận của vật liệu thực tế.

10. Hệ thống cửa phòng sơn

Cửa chính gồm:

• 03 cánh.
• Kích thước khoảng 3.000 × 2.600mm.
• 9 bản lề nhôm đúc.
• Khóa công nghiệp.
• Chốt.
• Gioăng kín khí.
• 03 ô kính hai lớp.

Cửa phụ kích thước khoảng 650 × 1.850mm, sử dụng Panel Polyurethane ba lớp, PU tỷ trọng khoảng 40–45kg/m³ theo thông số cung cấp.

Độ kín của cửa ảnh hưởng trực tiếp đến cân bằng airflow và thất thoát nhiệt, do đó gioăng và bản lề cần được kiểm tra định kỳ.

11. Tủ điều khiển và hệ thống bảo vệ

Bảng điều khiển CNC Inox với nội dung tiếng Việt giúp người vận hành quản lý:

• Quạt cấp.
• Quạt hút.
• Hệ thống đèn.
• Sấy Hồng ngoại.
• Cửa gió khí nén.
• Nhiệt độ.
• Thời gian sấy.
• Chống mất pha.
• Chống đảo pha.
• Quá nhiệt.
• Emergency Stop.

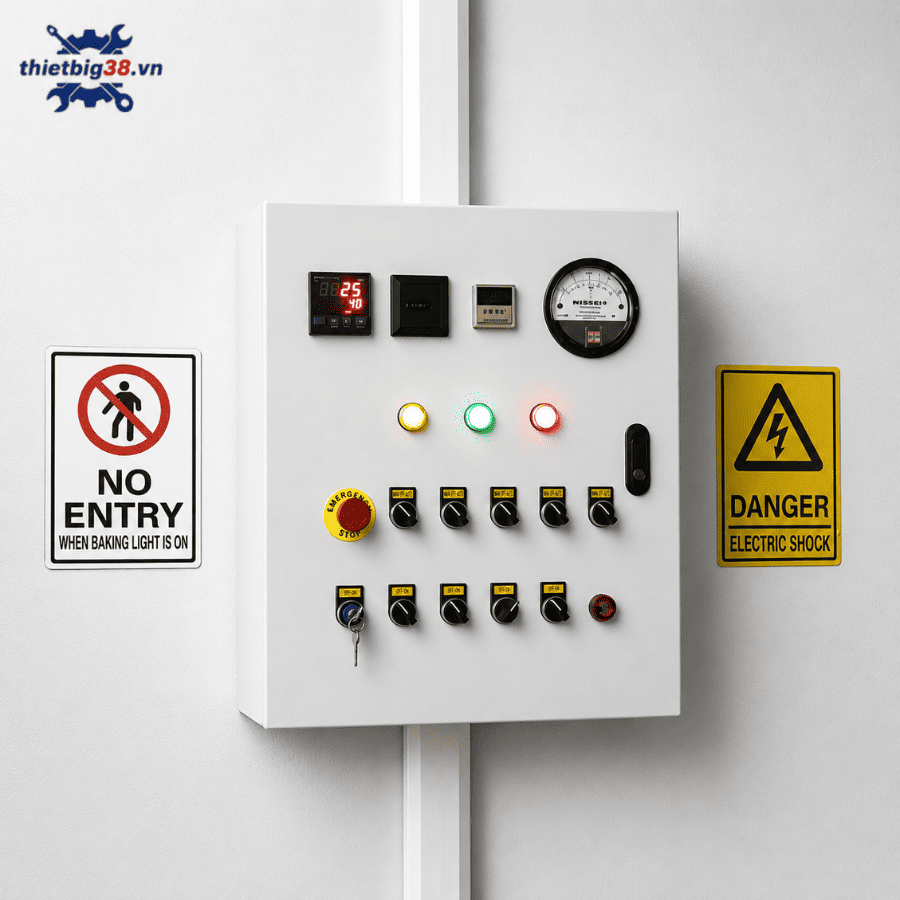

Hình ảnh: Tủ điều khiển phòng sơn sấy Hồng ngoại G0407-20830-3

OSHA yêu cầu spray finishing có hệ thống thông gió cơ khí phù hợp để đưa hơi, mist và các chất tồn dư tới vị trí an toàn; đây là nguồn tham khảo kỹ thuật hữu ích khi thiết kế và vận hành hệ thống phòng sơn.

12. Tổng công suất 39.2KW

Cấu hình công suất:

Quạt cấp: 4KW
Quạt hút: 4KW
Sấy Hồng ngoại: 30KW
Chiếu sáng: 1.2KW

Tổng: 39.2KW

Trước khi lắp đặt cần kiểm tra:

• Nguồn điện 3 pha.
• MCCB/CB.
• Tiết diện cáp.
• Tiếp địa.
• Khoảng cách tủ nguồn.
• Tải của máy nén khí.
• Cầu nâng.
• Máy hàn.
• Các thiết bị đồng sơn khác.

Không nên chỉ xác nhận garage “có điện 3 pha” mà bỏ qua khả năng chịu tải thực tế.

13. Ống gió và hố móng âm sàn

Cấu hình tiêu chuẩn gồm:

• Khoảng 4m ống thoát gió.
• 01 cút vuông.

Nếu công trình sử dụng đường duct dài hơn hoặc thêm nhiều cút, trở lực hệ thống tăng và lưu lượng thực tế có thể thay đổi.

Hình ảnh : Hệ thống ống gió phòng sơn sấy ô tô G0407-20830-3

Chi phí thi công hố móng chưa bao gồm theo cấu hình bạn cung cấp.

Đặc biệt với phiên bản 03 Grating, nên có bản vẽ móng chính thức trước khi đào nền để đảm bảo đúng vị trí vùng hút, kết cấu đỡ và đường duct.

G0407-20830-3 phù hợp với garage nào?

Model này phù hợp với garage đồng sơn chuyên nghiệp, đại lý ô tô, trung tâm sửa chữa thân vỏ, xưởng xe tai nạn và những đơn vị muốn sử dụng hệ thống cấp – hút chủ động nhưng chưa cần nâng công suất quạt lên 5.5KW hoặc 7.5KW.

So với phiên bản G0407-20830-2, khác biệt đáng chú ý nhất là 03 dãy Grating, phù hợp khi xưởng muốn bố trí diện tích hút sàn rộng hơn.

Hiệu quả thực tế vẫn cần được đánh giá dựa trên thiết kế hố, plenum, duct, filter và airflow chứ không chỉ dựa vào số lượng Grating.

Câu hỏi thường gặp – FAQs

G0407-20830-3 sử dụng bao nhiêu quạt?

Phòng sử dụng 02 quạt công suất 4KW, gồm một quạt cấp khí và một quạt hút khí.

Lưu lượng mỗi quạt bao nhiêu?

Khoảng 10.000–12.500m³/h theo cấu hình cung cấp.

Có cộng lưu lượng hai quạt thành 20.000–25.000m³/h không?

Không. Quạt cấp và quạt hút nằm ở hai phía của cùng một hệ thống airflow.

G0407-20830-3 có bao nhiêu sàn Grating?

Phòng sử dụng 03 dãy Grating hở.

Công suất sấy Hồng ngoại bao nhiêu?

Hệ thống sử dụng 30 bóng × 1.000W, tổng công suất sấy 30KW.

Tổng công suất phòng bao nhiêu?

Khoảng 39.2KW.

Sàn Grating chịu tải bao nhiêu?

Theo thông số cung cấp, khoảng 800kg/bánh xe.

Bộ lọc có xử lý hoàn toàn VOC không?

Không. Filter chủ yếu hỗ trợ thu giữ bụi và overspray; phần lớn filter thông thường không loại bỏ hoàn toàn solvent vapors/VOC.

Chi phí hố móng đã bao gồm chưa?

Chưa. Phòng được thiết kế âm sàn nhưng cấu hình chưa bao gồm chi phí thi công hố móng.

Lựa chọn màu sắc của phòng:

Đơn vị cung cấp và lắp đặt phòng sơn sấy ô tô Hồng ngoại

Phòng sơn sấy ô tô Hồng ngoại âm sàn 2 quạt 4KW có 3 sàn Grating G0407-20830-3 là lựa chọn phù hợp cho các garage cần hệ thống cấp – hút khí chủ động, sấy Hồng ngoại 30KW và vùng hút âm nền rộng.

Với hai quạt 4KW, lưu lượng danh định 10.000–12.500m³/h mỗi quạt, sấy Hồng ngoại 30KW, 03 dãy Grating và tổng công suất 39.2KW, model phù hợp với nhiều xưởng đồng sơn quy mô vừa và chuyên nghiệp.

Trước khi lắp đặt nên khảo sát mặt bằng, nguồn điện, vị trí hố móng, đường duct, hướng xả, tần suất xe vào xưởng và loại hệ sơn đang sử dụng để lựa chọn phương án phù hợp.
