Phòng sơn sấy ô tô Hồng ngoại W0407-21530-2 – cấu hình quạt 7.5KW công suất lớn

Phòng sơn sấy ô tô Hồng ngoại W0407-21530-2 là hệ thống sơn – sấy chuyên dụng dành cho garage, xưởng đồng sơn, đại lý ô tô và trung tâm sửa chữa thân vỏ cần một khoang làm việc có hệ thống cấp khí, hút khí, lọc bụi và sấy Hồng ngoại tích hợp.

Model W0407-21530-2 sử dụng 02 quạt công suất 7.5KW, gồm một quạt cấp và một quạt hút. Mỗi quạt có lưu lượng danh định khoảng 19.000–20.000m³/h, áp suất khoảng 800Pa và tốc độ khoảng 940 vòng/phút.

Hệ thống sấy Hồng ngoại đạt tổng công suất 30KW, kết hợp hệ thống chiếu sáng 1.2KW. Tổng công suất danh định toàn phòng khoảng 46.2KW.

Phòng được thiết kế âm sàn với 02 dãy Grating hở, phù hợp cho xưởng cần xây dựng một line đồng sơn có khả năng lưu thông không khí lớn và hỗ trợ sấy sau quá trình phun.

Model: W0407-21530-2
Thương hiệu: Thiết bị việt nam
Xuất xứ: Việt Nam

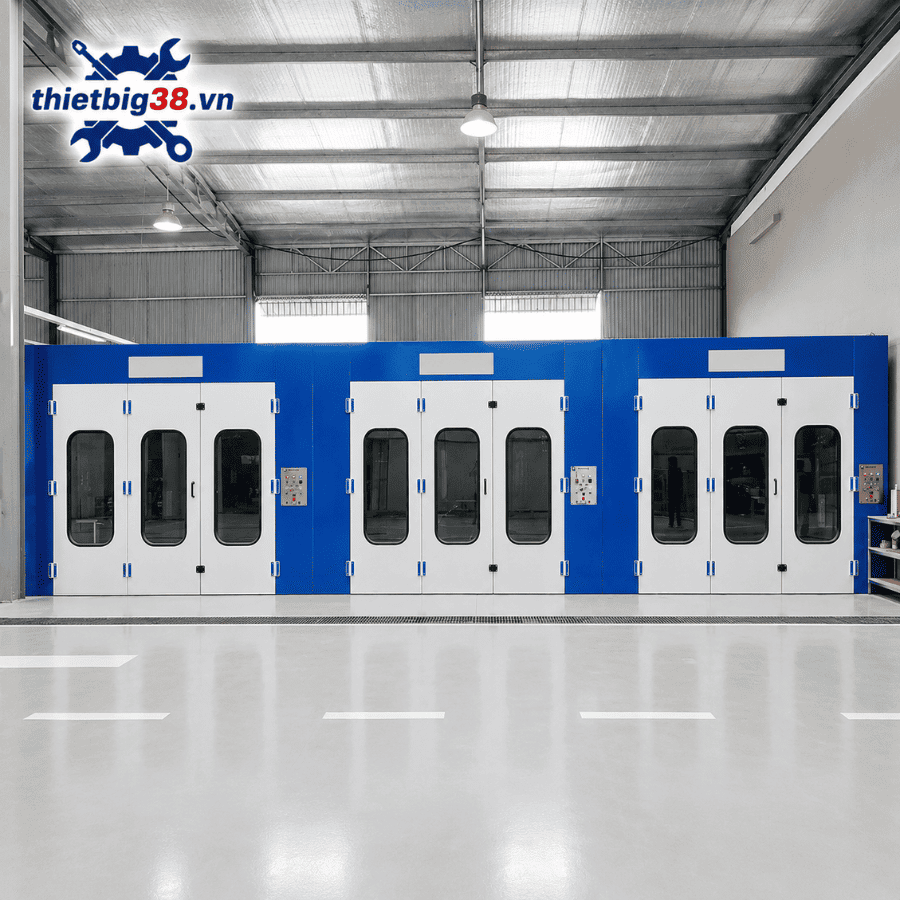

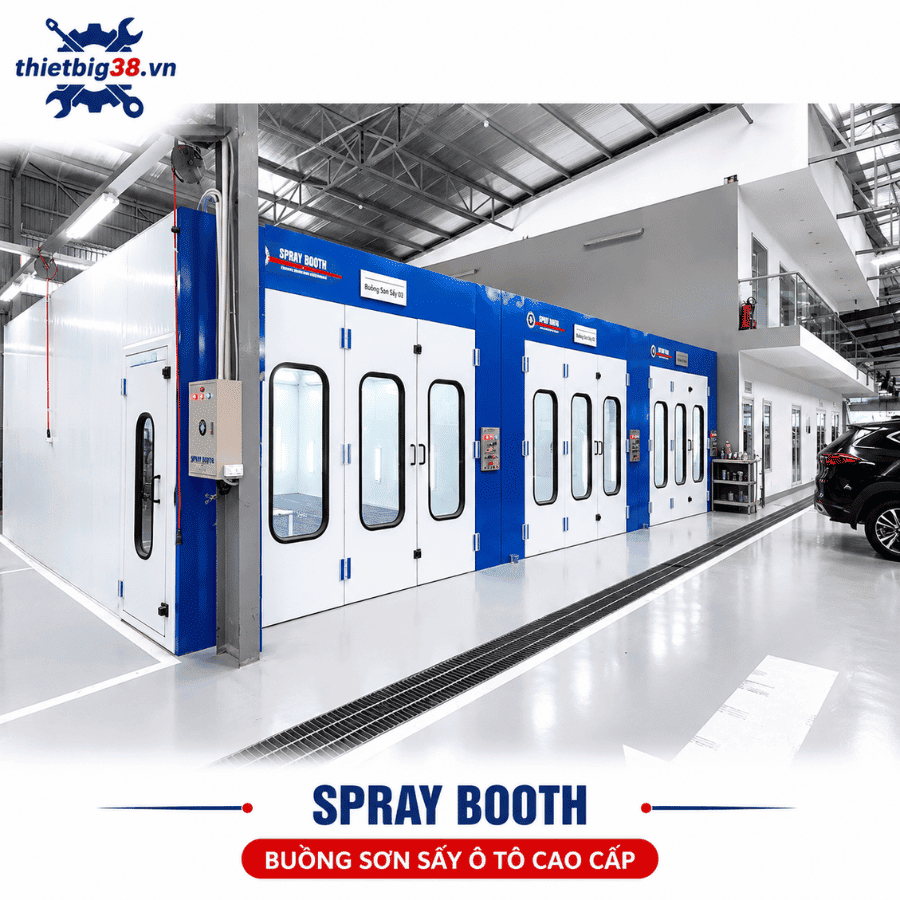

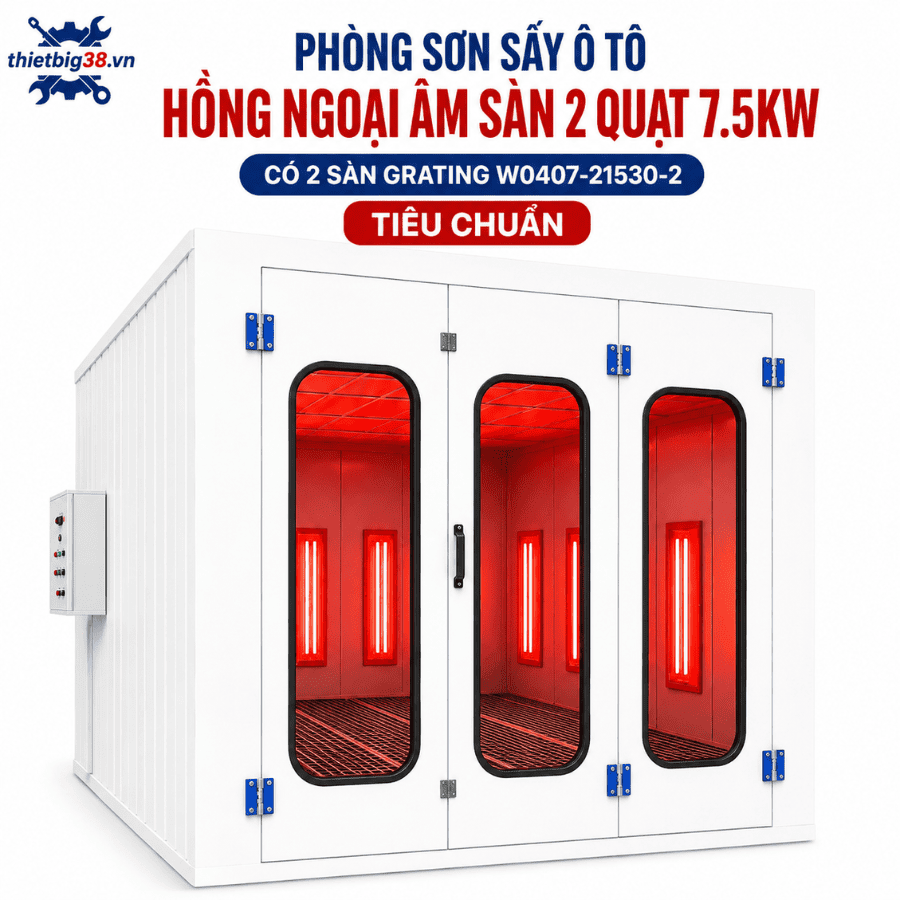

Hình ảnh 1: Phòng sơn sấy ô tô Hồng ngoại 2 quạt 7.5KW W0407-21530-2

Thông số kỹ thuật phòng sơn W0407-21530-2

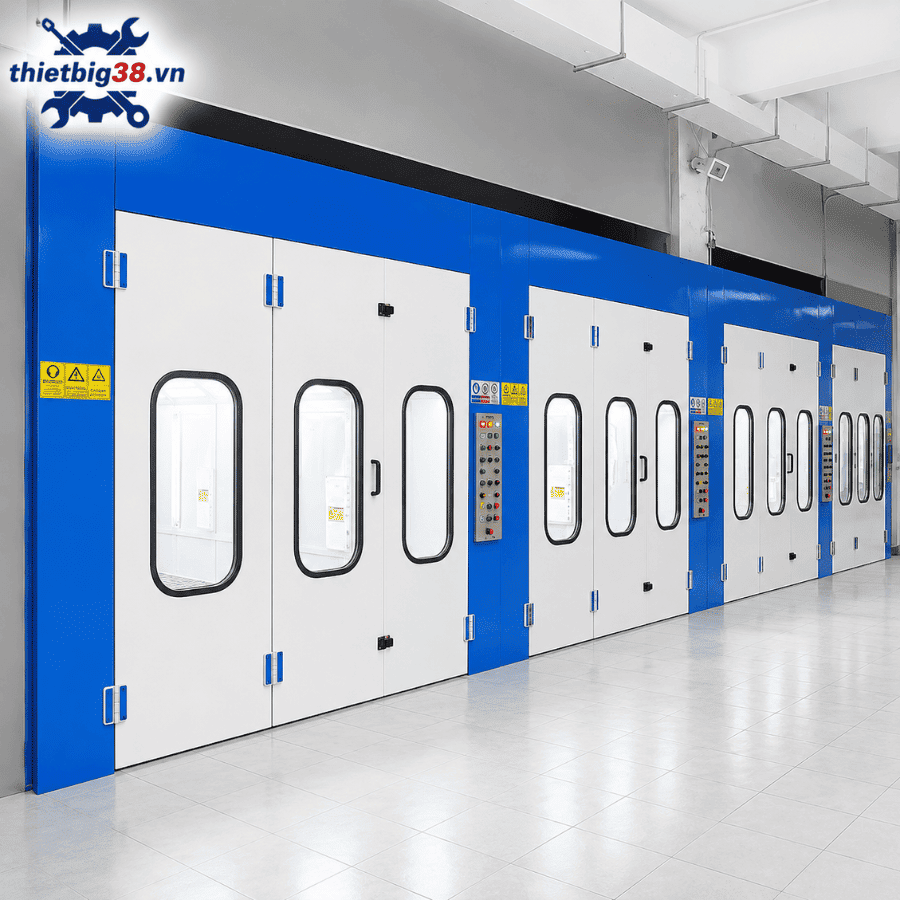

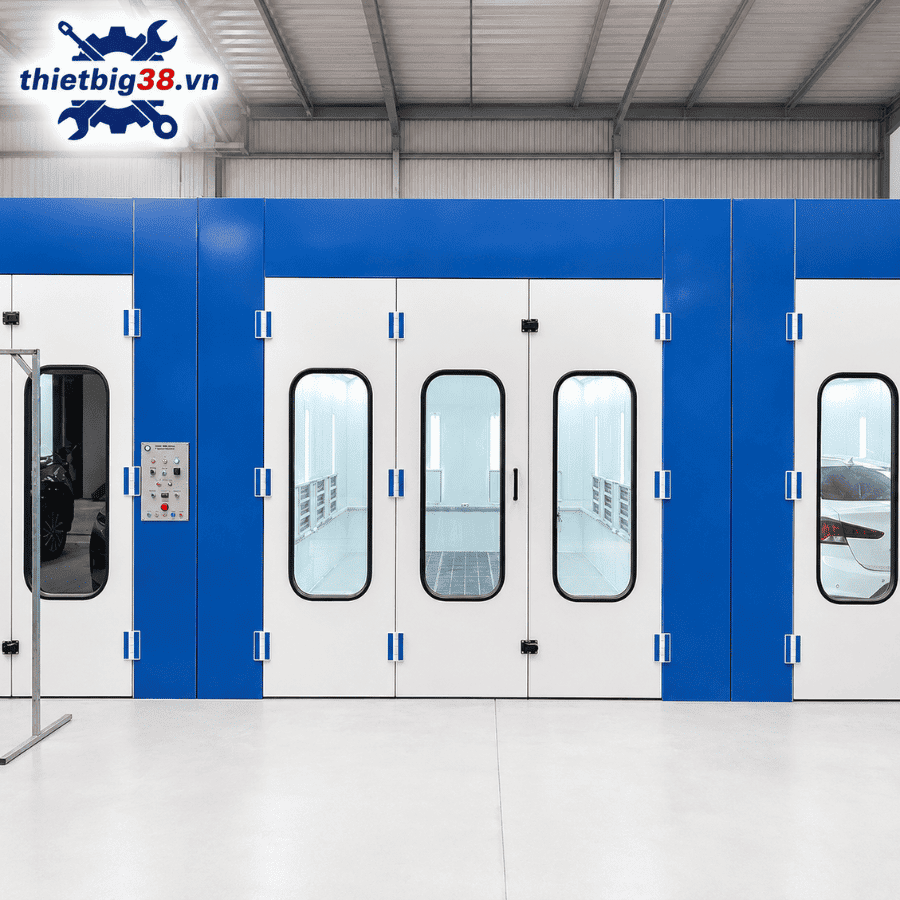

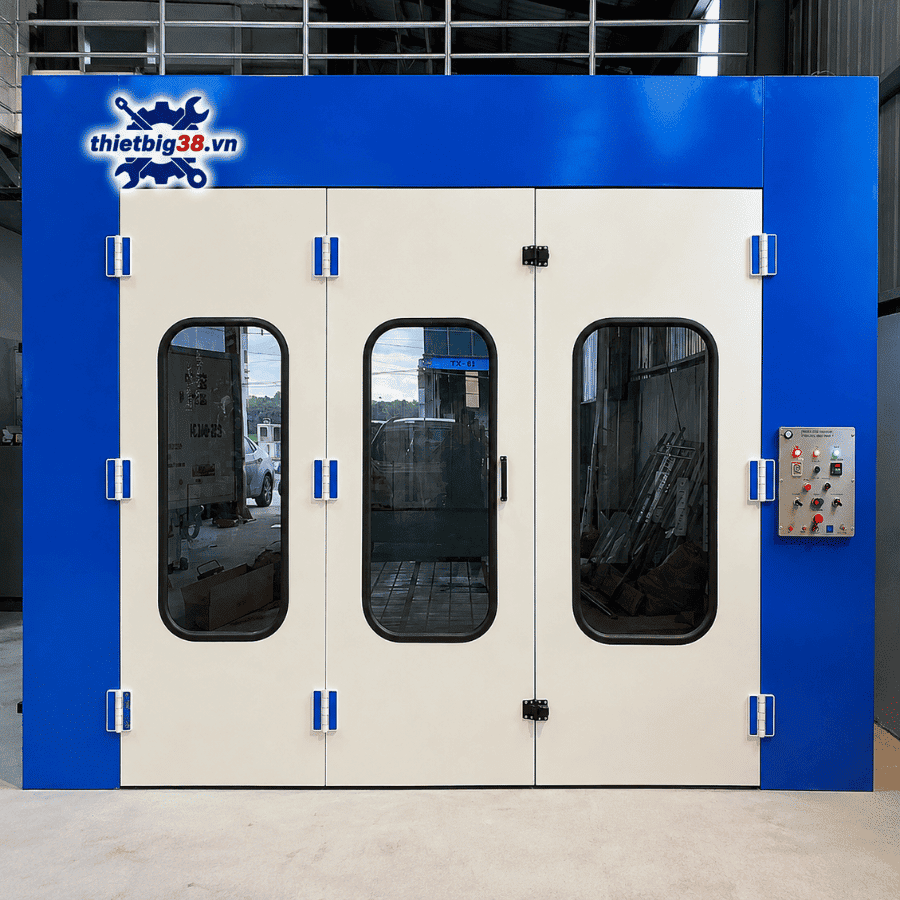

Hình ảnh 2: Mặt trước phòng sơn sấy ô tô W0407-21530-2

1. Hai quạt 7.5KW – hệ thống cấp và hút khí chủ động

Điểm đáng chú ý nhất của model W0407-21530-2 là cấu hình:

• 01 quạt cấp khí 7.5KW
• 01 quạt hút khí 7.5KW

Tổng công suất motor quạt đạt 15KW.

Quạt cấp đưa không khí qua các lớp lọc trước khi đi vào khoang sơn. Ở phía đối diện, quạt hút tạo dòng khí đi qua vùng làm việc, xuống hệ thống Grating và lọc sàn rồi đưa ra đường exhaust.

Mỗi quạt có lưu lượng danh định khoảng 19.000–20.000m³/h, cao hơn đáng kể so với các cấu hình 4KW và 5.5KW.

Tuy nhiên, không nên cộng hai quạt thành “40.000m³/h”. Quạt cấp và quạt hút hoạt động ở hai đầu của cùng một hệ thống airflow.

Hiệu quả thực tế còn phụ thuộc vào đường ống, diện tích lọc, số cút, độ kín của phòng và mức độ bẩn của filter.

EPA lưu ý rằng filter intake hoặc exhaust bị tắc có thể làm giảm airflow, khiến bụi và overspray tuần hoàn lại trong booth và tăng tải cho quạt.

2. Hai dãy sàn Grating hút âm nền

W0407-21530-2 sử dụng 02 dãy sàn Grating hở.

Cấu hình sàn gồm:

• Thép dày khoảng 3.2mm.
• Nẹp lưới hàn 10mm.
• Bề mặt mạ kẽm.
• Tải trọng khoảng 800kg/bánh xe.
• Lưới đỡ filter phía dưới.

Không khí trong khoang được kéo xuống khu vực Grating, đi qua bộ lọc PA-50 rồi tiếp tục đến hệ thống exhaust.

Thiết kế này hỗ trợ đưa paint mist và overspray ra khỏi khu vực thao tác, hạn chế sương sơn lưu lâu xung quanh thân xe.

EPA cũng mô tả rằng với cấu hình downdraft, exhaust filter thường được bố trí tại hoặc gần khu vực sàn.

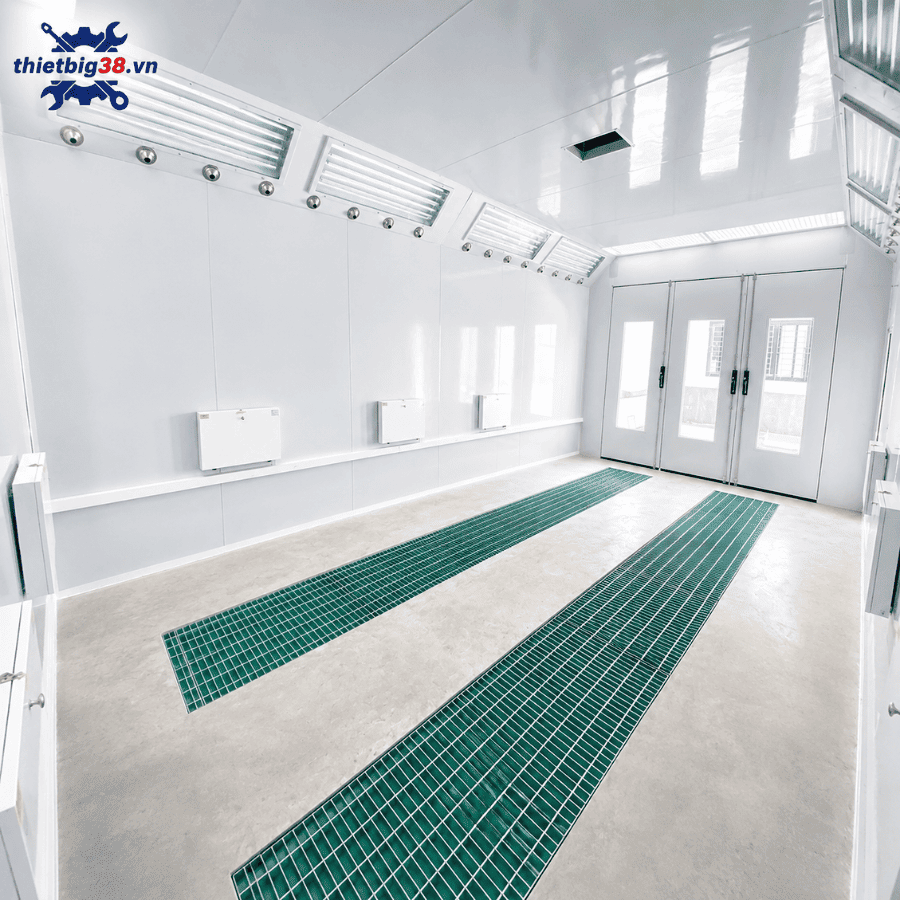

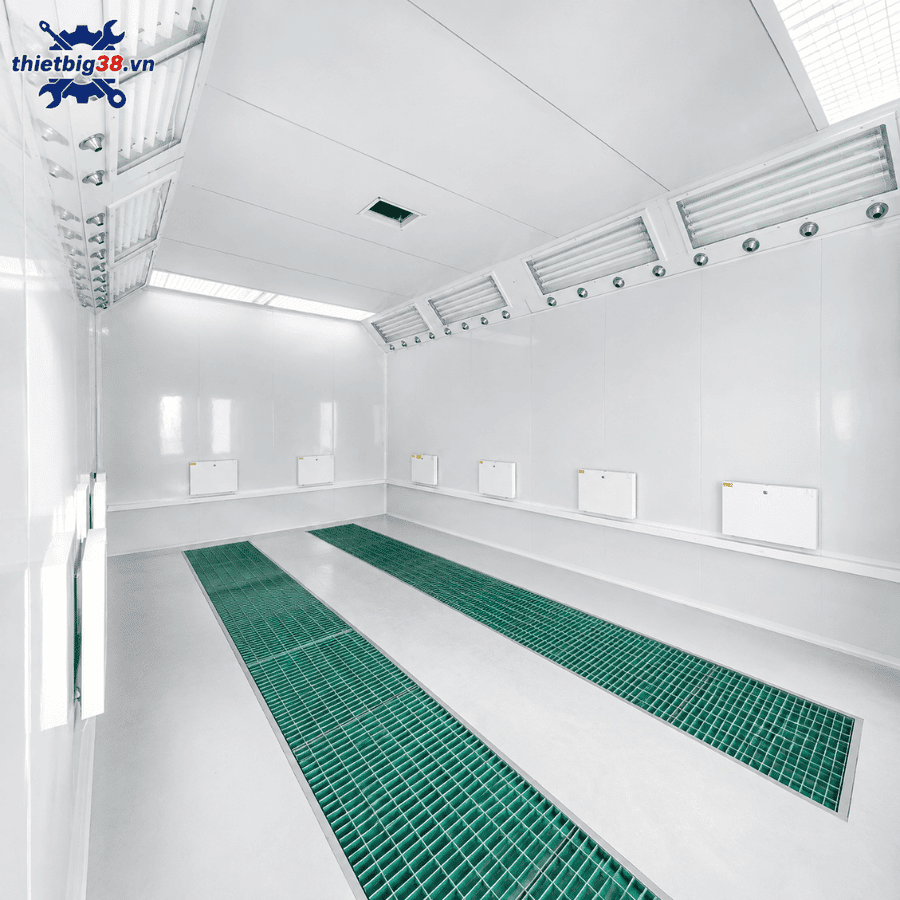

Hình ảnh 3: Bên trong phòng sơn sấy ô tô 2 sàn Grating W0407-21530-2

Lưu ý thi công hố móng

Model này lắp âm sàn và chưa bao gồm chi phí hố móng.

Trước khi xây dựng cần có bản vẽ thể hiện:

• Kích thước hố.
• Cao độ nền.
• Vị trí hai dãy Grating.
• Kết cấu chịu tải.
• Hệ thống đỡ lọc.
• Đường hút.
• Vị trí đấu duct.

Không nên đào hố chỉ dựa vào kích thước lọt lòng 6.900 × 3.900mm.

3. Hệ thống sấy Hồng ngoại 30KW

Phòng được trang bị: 10 hộp sấy × 3 bóng = 30 bóng Hồng ngoại

Mỗi bóng công suất: 1.000W

Tổng công suất: 30KW

Hệ thống sấy Hồng ngoại hỗ trợ truyền năng lượng tới vùng bề mặt cần sấy, phù hợp cho quá trình hoàn thiện primer, lớp phủ và clearcoat theo đúng quy trình của hệ sơn đang sử dụng.

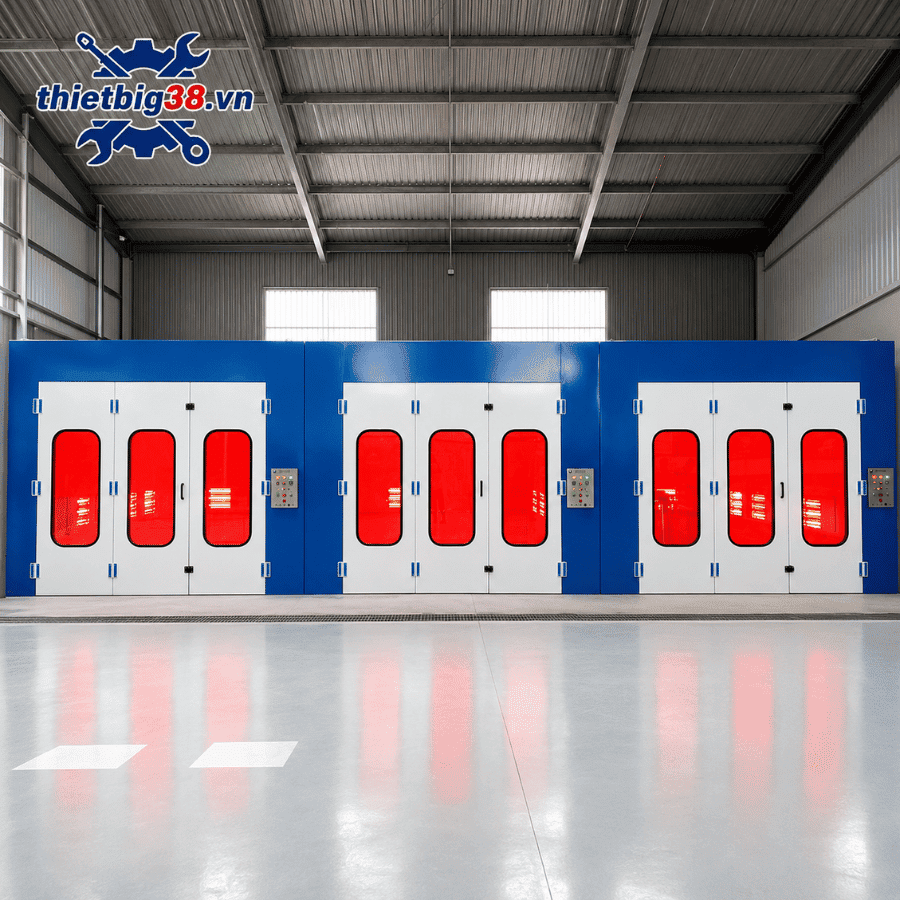

Hình ảnh 4: Chế độ sấy Hồng ngoại 30KW phòng sơn ô tô

Thời gian và nhiệt độ sấy không nên áp dụng một công thức chung cho tất cả loại sơn.

Kỹ thuật viên cần căn cứ TDS – Technical Data Sheet của primer, basecoat, clearcoat, hardener và thinner.

Việc sấy quá nhanh hoặc tăng nhiệt không đúng có thể ảnh hưởng quá trình thoát dung môi và chất lượng màng sơn.

4. Hệ thống chiếu sáng 1.2KW

Hệ thống đèn gồm:

Đèn trần: 10 cụm × 4 bóng × 20W = 800W

Đèn sườn: 10 cụm × 2 bóng × 20W = 400W

Tổng công suất: 1.200W

Cường độ chiếu sáng theo cấu hình cung cấp đạt trên 800 Lux.

Nguồn sáng tốt hỗ trợ kỹ thuật viên quan sát:

• Độ phủ.
• Vết bụi.
• Chảy sơn.
• Hiệu ứng da cam.
• Bề mặt clearcoat.
• Khu vực chuyển màu.

Hình ảnh : Hệ thống chiếu sáng phòng sơn sấy Hồng ngoại W0407-21530-2

Tuy nhiên, >800 Lux không đồng nghĩa “màu chính xác tuyệt đối”. Khả năng đánh giá màu còn phụ thuộc CRI, CCT và độ đồng đều ánh sáng.

5. Hệ thống lọc không khí nhiều cấp

Phòng sử dụng ba nhóm lọc chính.

Lọc thô EU2/G2

• Vận tốc khí: khoảng 2m/s.
• Lưu lượng danh định: 7.200m³/h.
• Khả năng giữ bụi: khoảng 400g/m².

Lọc trần F5/EU5

• Vận tốc khí: khoảng 0.25m/s.
• Lưu lượng danh định: 900m³/h.
• Khả năng giữ bụi: khoảng 600g/m².

Lọc trần hỗ trợ hạn chế bụi đi theo khí cấp xuống khu vực xe.

Lọc sàn PA-50 G2/EU2

• Kích thước: 0.8 × 20m × 50mm.
• Vận tốc khí: khoảng 2m/s.
• Lưu lượng danh định: 7.200m³/h.
• Khả năng giữ bụi: khoảng 3.500g/m².

PA-50 có nhiệm vụ chính là thu giữ overspray và hạt sơn trong dòng khí xả.

Các con số lưu lượng của từng loại filter là thông số danh định riêng, không được cộng lại để xác định lưu lượng phòng.

6. Lọc overspray không đồng nghĩa xử lý hoàn toàn VOC

Đây là điểm Thietbig38.vn nên giữ để tăng E-E-A-T.

EPA cho biết exhaust filter hay paint overspray arrestor chủ yếu bắt các hạt coating mist và overspray. Đa số filter thông thường không loại bỏ solvent vapor/VOC khỏi khí xả.

Do đó không nên viết:

“Bộ lọc xử lý hoàn toàn mùi sơn và VOC.”

Nên sử dụng:

“Hệ thống lọc hỗ trợ thu giữ bụi và overspray; việc quản lý VOC và hơi dung môi phụ thuộc vào hệ thống thông gió, đường xả, vật liệu sơn và giải pháp xử lý khí phù hợp.”

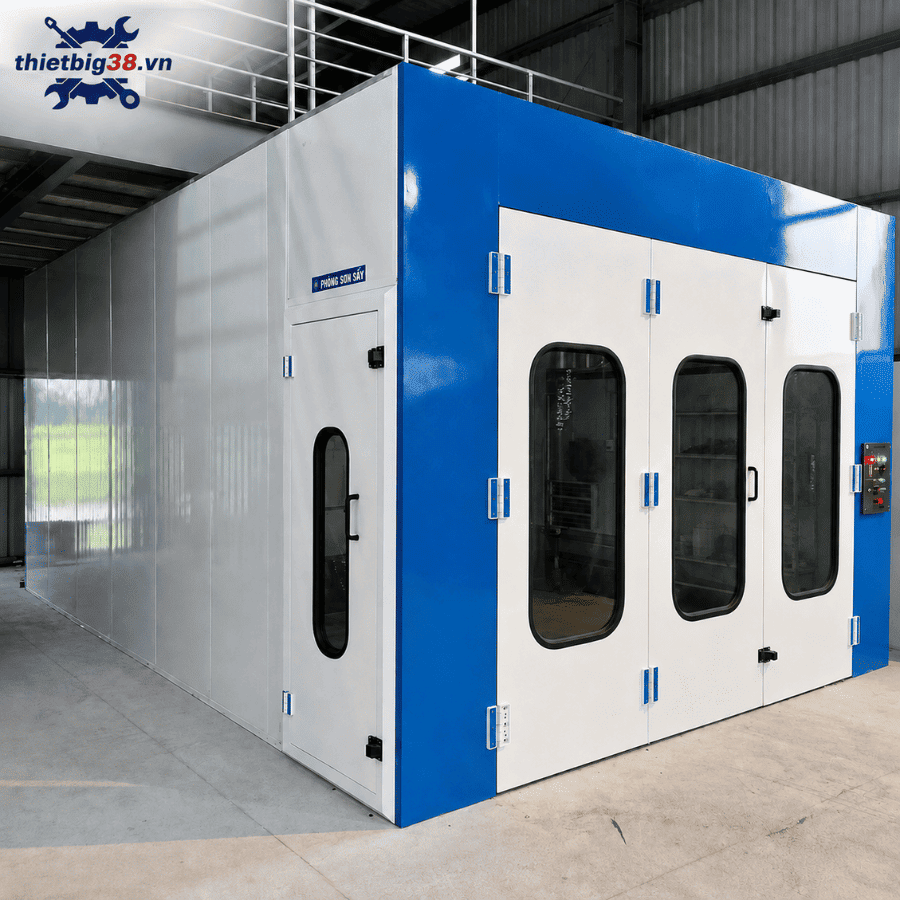

7. Cửa chính 3 cánh và cửa phụ

Cửa chính có kích thước khoảng: 3.000 × 2.600mm

gồm 03 cánh, sử dụng 9 bản lề nhôm đúc, khóa, chốt và gioăng kín khí.

Ba ô kính hai lớp giúp quan sát quá trình làm việc bên trong.

Cửa phụ kích thước khoảng 650 × 1.850mm, sử dụng Panel PU ba lớp và có ô quan sát.

Gioăng cửa cần được kiểm tra định kỳ vì độ kín ảnh hưởng đến airflow cũng như khả năng giữ nhiệt.

8. Vách Panel EPS 50mm

Vách phòng sử dụng:

• Panel EPS dày 50mm.
• Hai lớp tôn mạ màu 0.35mm.
• Lõi EPS.
• Ray U53mm hợp kim nhôm định hình.

Kết cấu panel hỗ trợ cách nhiệt, tạo bề mặt dễ vệ sinh và hình thành khoang sơn tương đối kín.

Nếu sử dụng claim “chống cháy lan”, nên có chứng chỉ hoặc báo cáo thử nghiệm của đúng loại Panel EPS thực tế. Không nên mặc định mọi Panel EPS đều có cùng cấp phản ứng với lửa.

9. Tủ điều khiển và các chức năng an toàn

Hệ thống điều khiển sử dụng mặt CNC Inox, bố trí các chức năng vận hành bằng tiếng Việt.

Bao gồm:

• Điều khiển quạt cấp.
• Điều khiển quạt hút.
• Hệ thống chiếu sáng.
• Điều khiển sấy.
• Cài đặt nhiệt độ.
• Cài thời gian.
• Chống mất pha.
• Chống đảo pha.
• Bảo vệ quá nhiệt.
• Công tắc Emergency Stop.

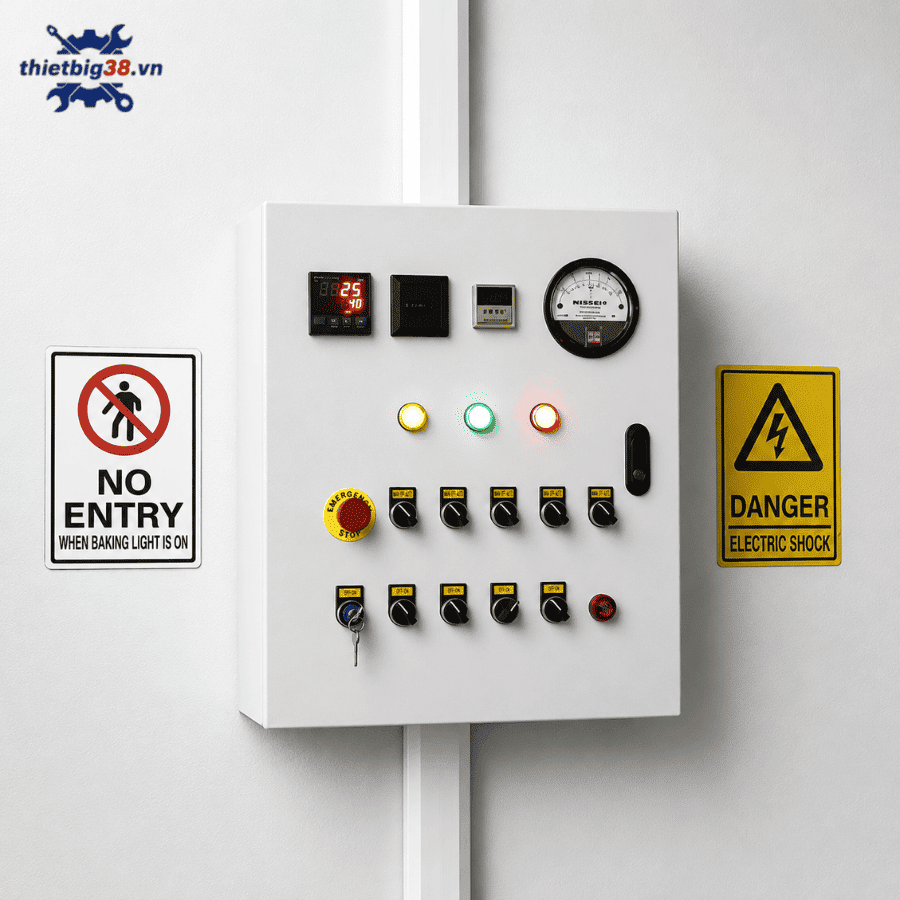

Hình ảnh : Tủ điều khiển phòng sơn sấy ô tô W0407-21530-2

OSHA cũng nhấn mạnh airflow, filter và thông gió phù hợp là các yếu tố quan trọng đối với spray finishing; filter bẩn có thể làm giảm airflow trong booth.

Khi nghiệm thu nên test trực tiếp:

1. Emergency Stop.
2. Mất pha.
3. Chiều quay quạt.
4. Dòng điện motor.
5. Bộ điều khiển nhiệt.
6. Timer.
7. Van khí nén.
8. Cửa gió.

10. Hệ thống ống gió

Cấu hình tiêu chuẩn bao gồm:

• Ống thoát gió dài khoảng 4m.
• 01 cút vuông.

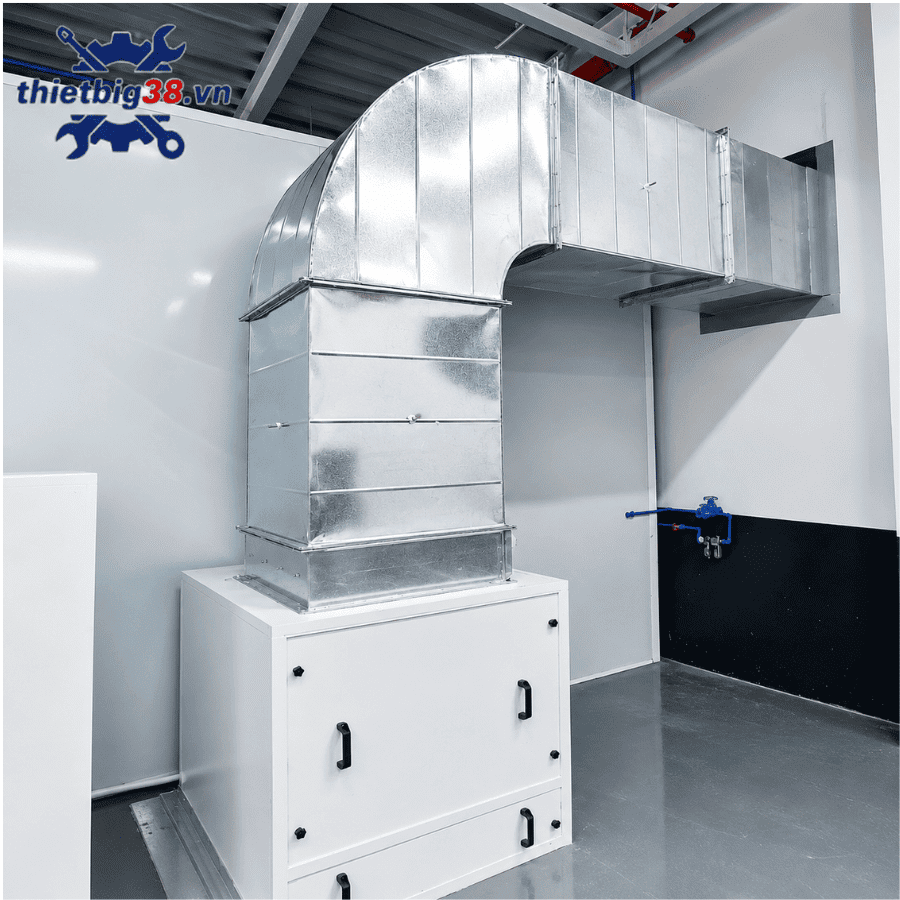

Hình ảnh : Hệ thống ống gió phòng sơn sấy ô tô W0407-21530-2

Nếu công trình cần tăng chiều dài duct hoặc sử dụng thêm nhiều co/cút, trở lực hệ thống có thể thay đổi.

Vì vậy cần kiểm tra lại airflow thay vì mặc định quạt vẫn đạt đúng lưu lượng catalogue tại mọi công trình.

11. Tổng công suất 46.2KW – cần chuẩn bị nguồn điện phù hợp

Cấu hình điện:

Quạt cấp: 7.5KW
Quạt hút: 7.5KW
Sấy: 30KW
Chiếu sáng: 1.2KW

Tổng công suất: 46.2KW

Trước khi thi công cần kiểm tra:

• Nguồn điện 3 pha.
• MCCB.
• Tiết diện dây.
• Khoảng cách tủ tổng.
• Tiếp địa.
• Công suất dự phòng.
• Tải đồng thời của máy nén khí, cầu nâng và các thiết bị khác.

Không nên chỉ kiểm tra rằng garage “có điện 3 pha”.

W0407-21530-2 phù hợp với garage nào?

Model này phù hợp với:

• Garage đồng sơn chuyên nghiệp.
• Đại lý ô tô.
• Trung tâm sửa chữa thân vỏ.
• Xưởng xe tai nạn.
• Trung tâm chăm sóc xe có khu đồng sơn.
• Xưởng có lượng xe sơn thường xuyên.
• Đơn vị cần hệ thống cấp – hút airflow lớn.

So sánh quạt 7.5KW với quạt 5.5KW

Quạt 7.5KW không phải lúc nào cũng là lựa chọn tốt hơn 5.5KW. Model cần được lựa chọn dựa trên mặt bằng, duct, trở lực filter và nhu cầu vận hành thực tế.

Câu hỏi thường gặp – FAQs

W0407-21530-2 sử dụng bao nhiêu quạt?

Phòng sử dụng 02 quạt 7.5KW, gồm một quạt cấp và một quạt hút.

Lưu lượng mỗi quạt bao nhiêu?

Khoảng 19.000–20.000m³/h theo cấu hình cung cấp.

Có cộng lưu lượng hai quạt thành 40.000m³/h không?

Không. Hai quạt nằm ở phía cấp và hút của cùng một hệ thống airflow.

Công suất sấy Hồng ngoại bao nhiêu?

Hệ thống có 30 bóng × 1.000W, tổng công suất 30KW.

Tổng công suất phòng bao nhiêu?

Tổng công suất danh định khoảng 46.2KW.

Phòng có bao nhiêu sàn Grating?

Phòng sử dụng 02 dãy sàn Grating hở.

Sàn chịu tải bao nhiêu?

Theo cấu hình cung cấp, khoảng 800kg/bánh xe.

Lọc PA-50 có xử lý hết VOC không?

Không. PA-50 chủ yếu thu giữ overspray và hạt sơn; VOC/hơi dung môi cần được quản lý bằng hệ thống thông gió và giải pháp xử lý phù hợp.

Chi phí hố móng đã bao gồm chưa?

Chưa. Theo cấu hình bạn cung cấp, chi phí thi công hố móng chưa nằm trong phạm vi tiêu chuẩn.

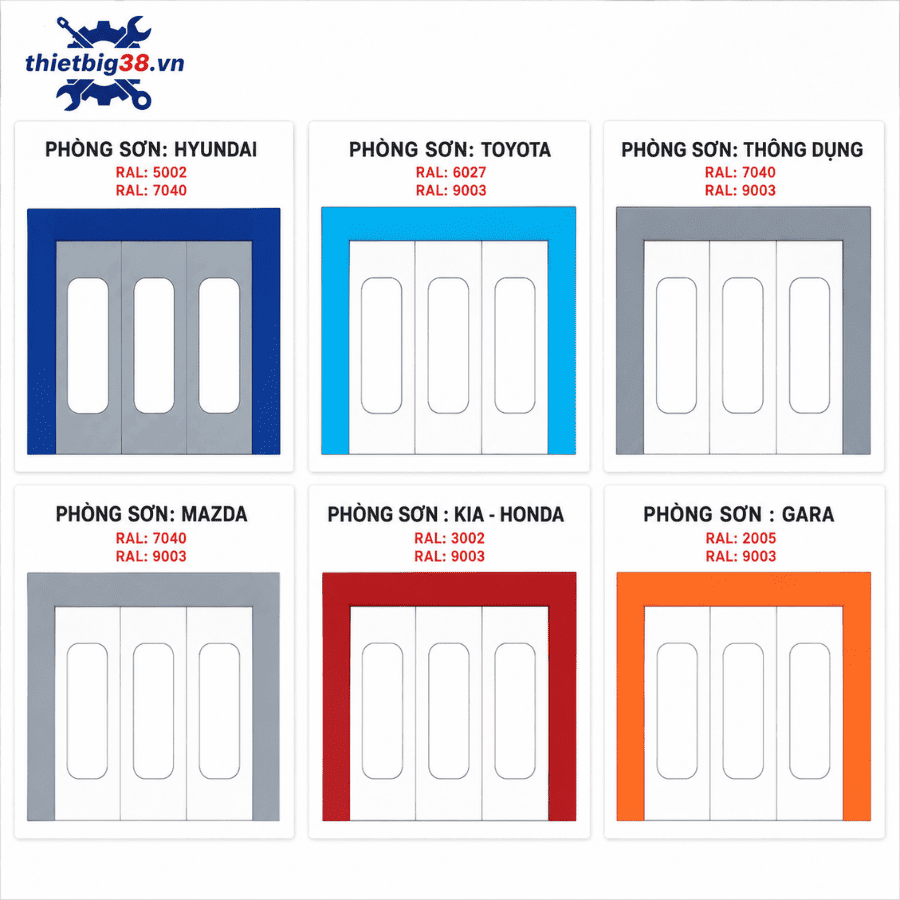

Lựa chọn màu sắc của phòng:

Đơn vị cung cấp và lắp đặt phòng sơn sấy ô tô Hồng ngoại

Phòng sơn sấy ô tô Hồng ngoại âm sàn 2 quạt 7.5KW có 2 sàn Grating W0407-21530-2 phù hợp với garage cần hệ thống cấp – hút khí công suất lớn, sấy Hồng ngoại tích hợp và cấu hình hút âm nền.

Với hai quạt 7.5KW, lưu lượng danh định 19.000–20.000m³/h mỗi quạt, sấy Hồng ngoại 30KW và tổng công suất 46.2KW, đây là lựa chọn đáng tham khảo cho line đồng sơn có tần suất hoạt động cao.

Trước khi lắp đặt cần khảo sát mặt bằng, hạ tầng điện, hố móng, chiều dài đường ống, hướng xả, số lượng xe/ngày và hệ vật liệu sơn để lựa chọn phương án phù hợp.
