Phòng sơn sấy ô tô Hồng ngoại G0407-10424-2 – giải pháp sơn và sấy cho garage

Phòng sơn sấy ô tô Hồng ngoại G0407-10424-2 là hệ thống khoang sơn chuyên dụng dành cho garage, trung tâm đồng sơn, đại lý ô tô và xưởng sửa chữa thân vỏ cần kết hợp quá trình phun sơn, thông gió, lọc bụi và sấy Hồng ngoại trong cùng một không gian làm việc.

Model sử dụng 01 quạt hút công suất 4KW, lưu lượng danh định khoảng 10.000–12.500 m³/h, áp suất khoảng 800Pa và tốc độ quay khoảng 940 vòng/phút. Hệ thống sấy gồm 24 bóng Hồng ngoại tổng công suất 24KW, kết hợp hệ thống chiếu sáng 1.000W, đưa tổng công suất danh định của phòng lên khoảng 29KW.

Khoang bên trong có kích thước 6.900 × 3.900 × 2.600mm, được thiết kế lắp âm sàn với 02 dãy Grating hở. Bên dưới khu vực Grating bố trí lưới đỡ lọc PA-50 để hỗ trợ thu gom bụi và overspray.

Model: G0407-10424-2
Thương hiệu: Thiết Bị Việt Nam
Xuất xứ: Việt Nam

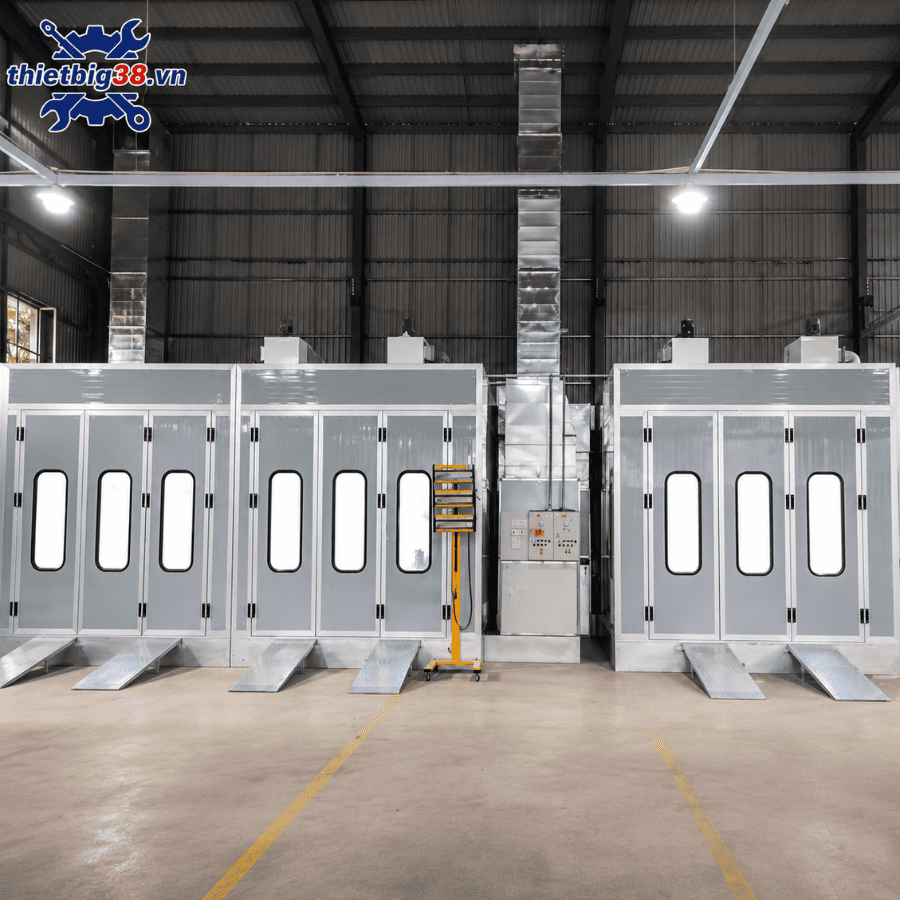

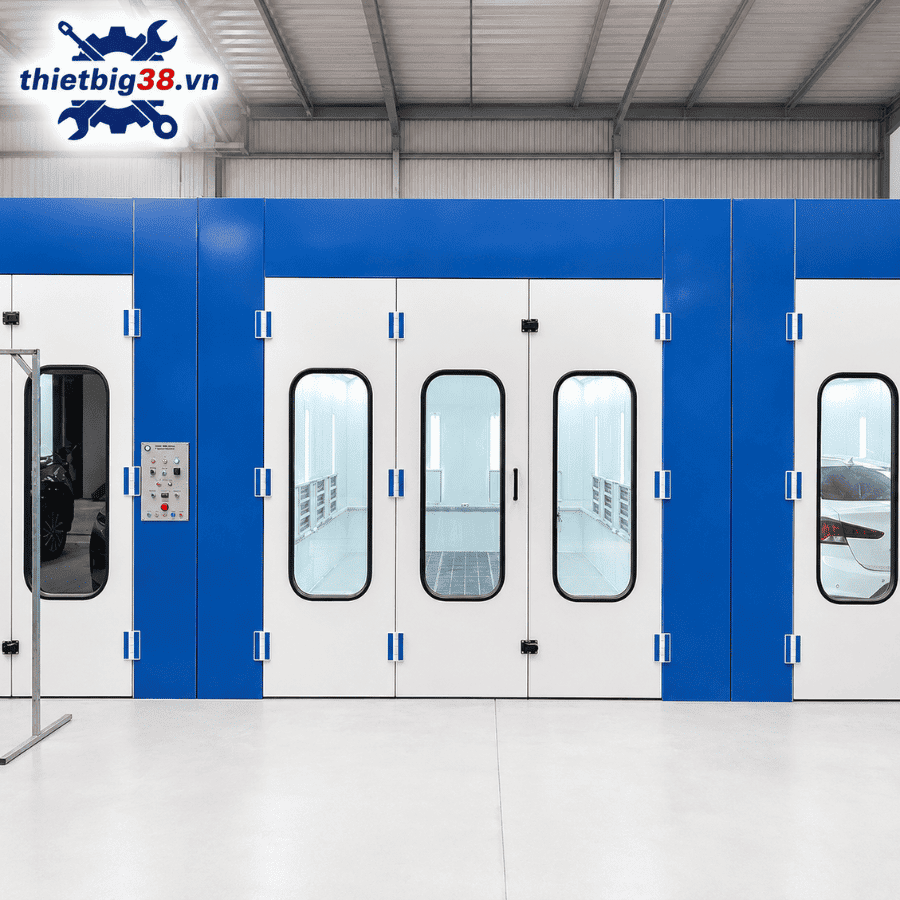

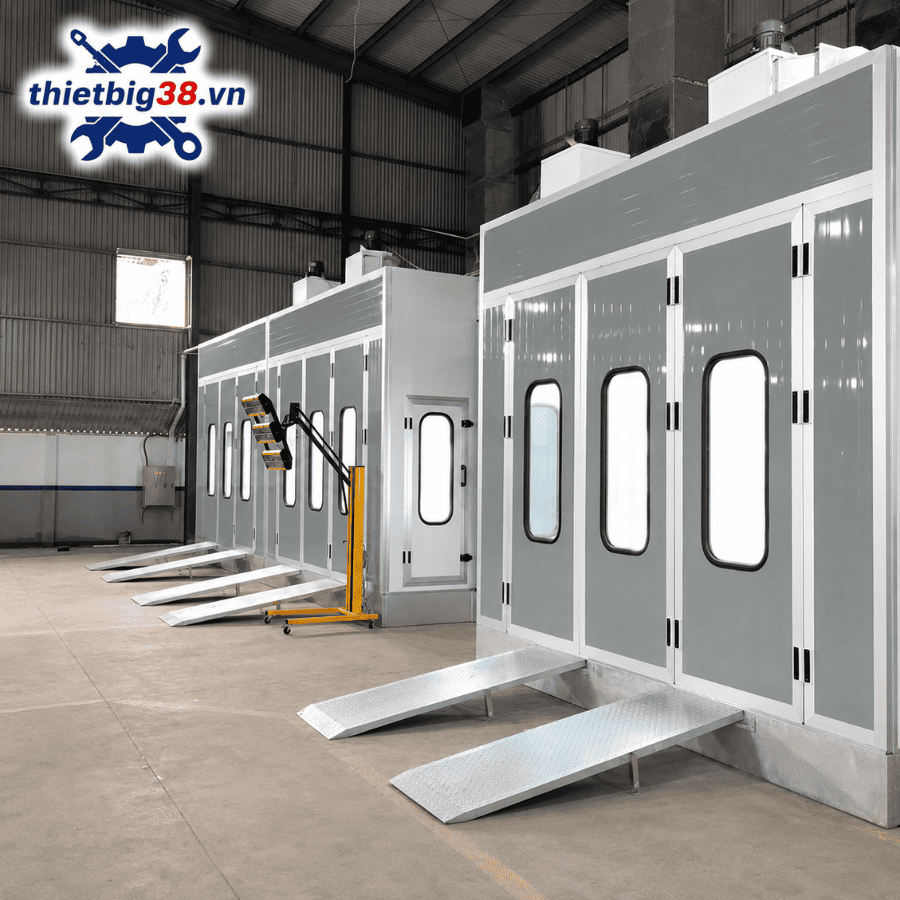

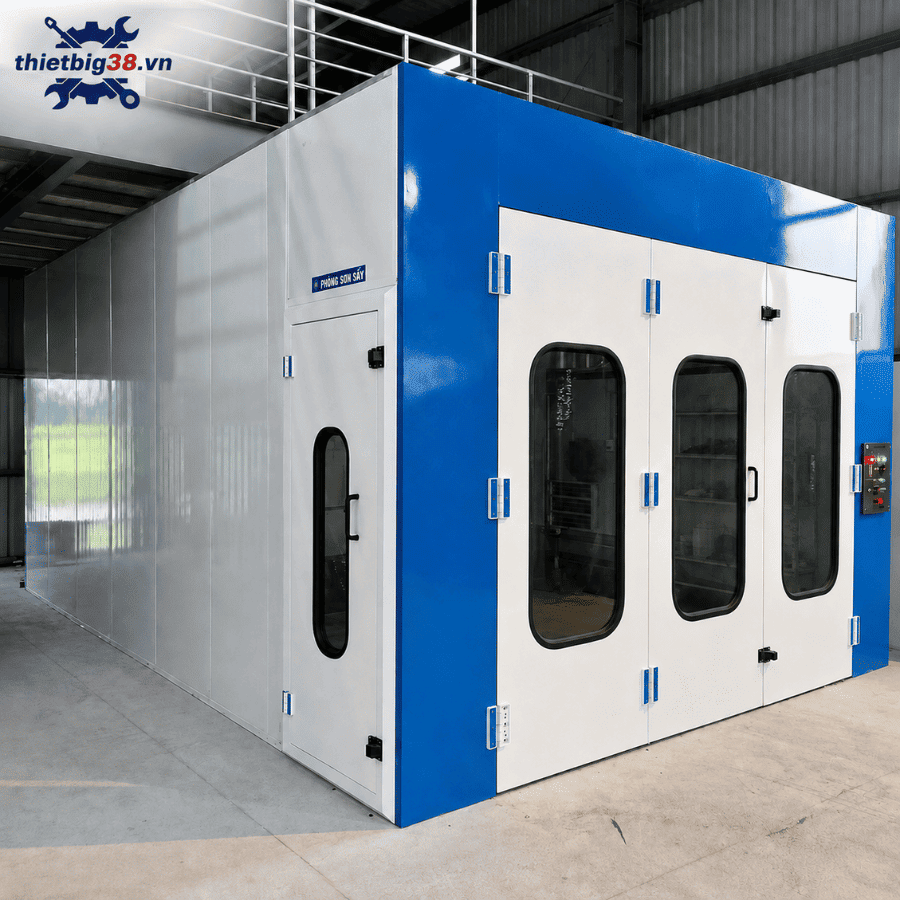

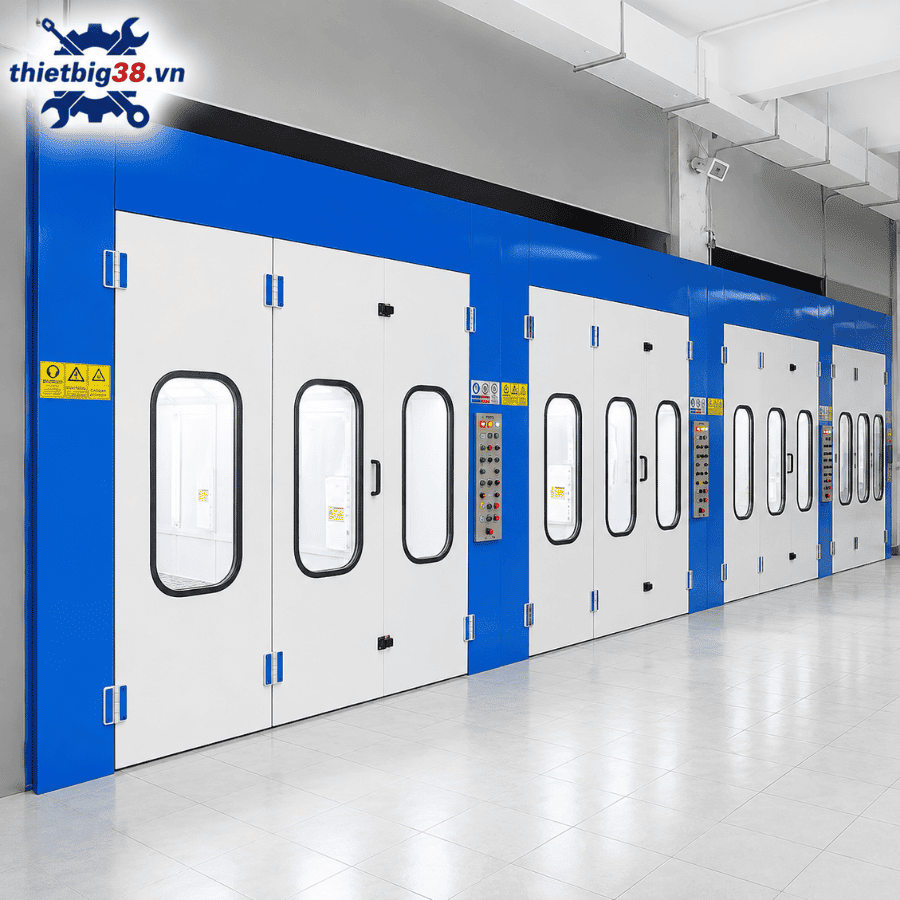

Hình ảnh : Phòng sơn sấy ô tô Hồng ngoại 1 quạt 4KW G0407-10424-2

Thông số kỹ thuật G0407-10424-2

Lưu ý: cấu hình bạn cung cấp ghi rõ phần sàn Grating chưa bao gồm, khách hàng có thể thực hiện khung 20 × 40 × 1,4mm. Vì vậy trên báo giá và website nên phân biệt rõ giữa “thiết kế 2 dãy Grating” và “đã bao gồm bộ sàn Grating hoàn chỉnh”.

1. Quạt hút 4KW – lưu lượng 10.000 đến 12.500m³/h

Quạt hút là một trong những bộ phận quan trọng của phòng sơn sấy ô tô Hồng ngoại.

G0407-10424-2 sử dụng quạt công suất 4KW, lưu lượng danh định khoảng 10.000–12.500m³/h, áp suất khoảng 800Pa và tốc độ quay khoảng 940 vòng/phút.

Theo cấu hình cung cấp, đây là kiểu quạt ly tâm hai đầu vào dòng YDW.

Quạt tạo dòng khí đưa không khí trong khoang sơn, paint mist và overspray xuống khu vực hút phía dưới trước khi đi qua hệ thống lọc và đường exhaust.

Tuy nhiên, hiệu quả của phòng không thể đánh giá chỉ bằng công suất motor 4KW.

Cần xem đồng thời:

• Lưu lượng quạt.
• Áp suất tĩnh.
• Diện tích lọc.
• Mức độ bẩn của filter.
• Chiều dài đường ống.
• Số lượng cút.
• Kích thước vùng hút.
• Độ kín của phòng.

EPA lưu ý filter intake hoặc exhaust bị nghẹt có thể làm airflow trong booth suy giảm, khiến bụi và overspray tuần hoàn lại trong khu vực làm việc, đồng thời làm quạt hoạt động nặng hơn.

Hình ảnh : Quạt hút 4KW phòng sơn sấy ô tô G0407-10424-2

Lưu ý về “công nghệ Siemens”

Nếu motor hoặc linh kiện thực tế là Siemens, Thietbig38.vn nên chụp rõ nameplate motor

Nếu chưa có bằng chứng từ tem thiết bị, không nên dùng “công nghệ Siemens” như một claim thương hiệu chính trên trang.

2. Hai dãy sàn Grating – thiết kế hút âm sàn

G0407-10424-2 được thiết kế 02 dãy sàn Grating hở chạy dọc theo khoang sơn.

Không khí trong vùng làm việc được kéo về phía dưới sàn, xuyên qua khu vực Grating và lớp lọc PA-50.

Thiết kế này hỗ trợ:

• Đưa sương sơn khỏi vùng thao tác.
• Thu gom overspray về khu vực lọc.
• Hạn chế hạt sơn lưu lâu trong khoang.
• Tạo hướng dòng khí rõ ràng hơn.
• Hỗ trợ duy trì môi trường làm việc sạch hơn.

EPA cũng mô tả rằng với spray booth kiểu downdraft, exhaust filter thường nằm tại hoặc gần khu vực sàn.

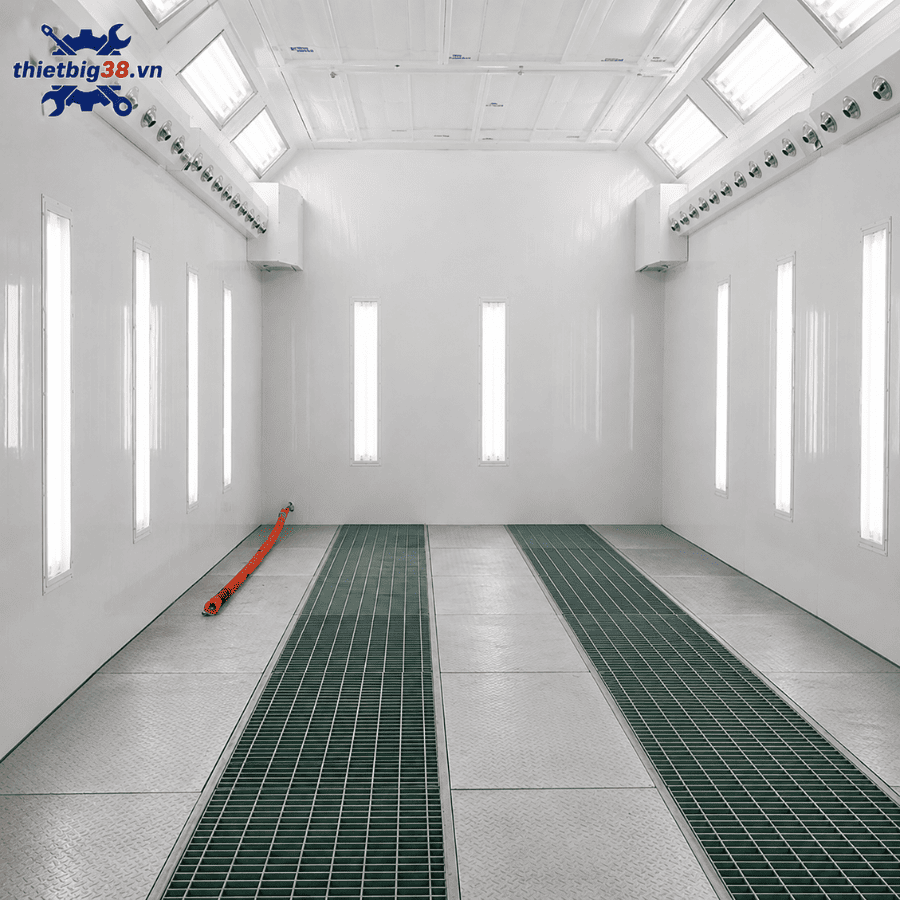

Hình ảnh : Hai dãy sàn Grating phòng sơn sấy ô tô Hồng ngoại

Phần Grating chưa bao gồm

Theo cấu hình bạn cung cấp, khách hàng có thể tự hàn khung 20 × 40 × 1,4mm.

Bên dưới có tấm lưới đỡ lọc sàn.

Khi báo giá nên ghi rõ:

Thiết kế hệ thống: 2 dãy Grating – phần sàn/khung Grating hoàn thiện chưa bao gồm.

Cách ghi này giúp tránh tranh chấp khi nghiệm thu.

3. Sấy Hồng ngoại 24KW

Hệ thống sấy gồm: 8 hộp × 3 bóng = 24 bóng Hồng ngoại

Mỗi bóng: 1.000W

Tổng công suất: 24KW

Mỗi bóng dài khoảng 525mm theo cấu hình sản phẩm.

Hệ thống Hồng ngoại truyền năng lượng tới bề mặt cần sấy, hỗ trợ quá trình làm khô hoặc đóng rắn lớp vật liệu phù hợp.

Ứng dụng có thể gồm:

• Primer.
• Sơn lót.
• Basecoat phù hợp.
• Clearcoat.
• Sơn cản.
• Sơn cửa.
• Sơn dặm.
• Các chi tiết thân vỏ.

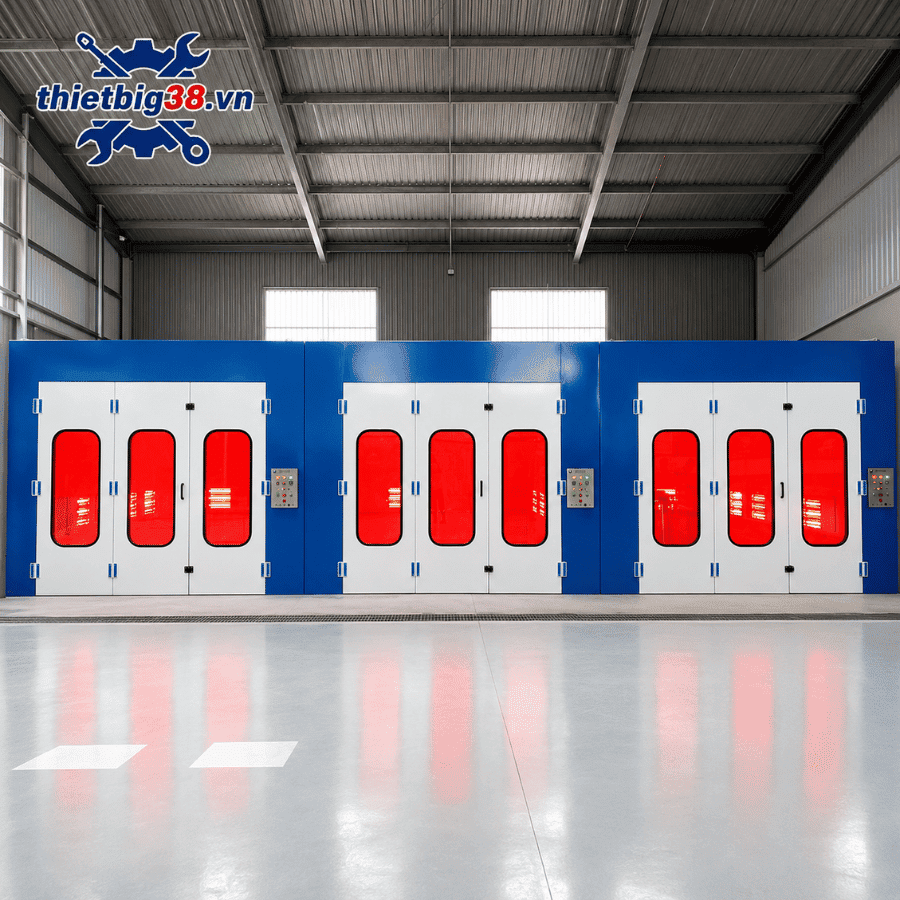

Hình ảnh : Hệ thống sấy Hồng ngoại 24KW phòng sơn ô tô

Không dùng một nhiệt độ cho mọi hệ sơn

Thời gian và nhiệt độ phải căn cứ Technical Data Sheet – TDS của primer, basecoat, clearcoat, hardener và thinner đang sử dụng.

Không nên quảng cáo:

“Sấy ở X°C trong Y phút cho tất cả loại sơn.”

Quy trình sấy sai có thể ảnh hưởng đến quá trình thoát dung môi và chất lượng màng sơn.

4. Chiếu sáng 1.000W – trên 800 Lux

Hệ thống chiếu sáng gồm:

Đèn trần: 10 cụm × 4 bóng × 20W = 800W

Đèn sườn: 10 cụm × 1 bóng × 20W = 200W

Tổng: 1.000W

Cường độ chiếu sáng theo cấu hình cung cấp: >800 Lux

Nguồn sáng tốt giúp người thợ kiểm tra:

• Độ phủ.
• Vết bụi.
• Chảy sơn.
• Da cam.
• Bề mặt clearcoat.
• Vùng chuyển màu.

Hình ảnh : Hệ thống chiếu sáng phòng sơn sấy ô tô Hồng ngoại G0407-10424-2

Tuy nhiên, Lux không phải thông số duy nhất quyết định khả năng quan sát màu.

Nếu muốn dùng claim “chuẩn màu”, nên xác nhận thêm:

• CRI.
• CCT.
• Độ đồng đều ánh sáng.
• Datasheet bóng đèn.

5. Lọc trần F5/EU5

Lọc trần được mô tả theo cấu hình:

F5/EU5

Các thông số cung cấp gồm:

• Định lượng khoảng 600g/m².
• Vận tốc khí khoảng 0,25m/s.
• Lưu lượng danh định 900m³/h.
• Khả năng giữ bụi khoảng 600g/m².

Chức năng của lọc trần là hỗ trợ hạn chế bụi trong dòng khí đi vào khu vực sơn.

Một hạt bụi bám lên lớp clearcoat khi còn ướt có thể khiến garage phải xử lý đánh bóng hoặc sơn lại, do đó việc kiểm tra filter định kỳ có ý nghĩa trực tiếp với chất lượng bề mặt.

6. Lọc sàn PA-50 G2/EU2

Lọc sàn PA-50 có:

Kích thước: 0,8 × 20m × 50mm
Cấp: G2/EU2
Vận tốc khí: khoảng 2m/s
Lưu lượng danh định: khoảng 7.200m³/h
Khả năng giữ bụi: khoảng 3.500g/m².

PA-50 tập trung giữ paint mist và overspray trước khi khí đi vào hệ thống exhaust.

Lọc không đồng nghĩa xử lý hoàn toàn VOC

EPA nêu rõ exhaust filters chủ yếu thu giữ oversprayed coating mist và particles; phần lớn các filter thông thường không loại bỏ solvent vapors/VOC khỏi khí xả.

Vì vậy không nên viết:

“Lọc sàn loại bỏ hoàn toàn khí độc và mùi sơn.”

Nên viết:

Hệ thống lọc hỗ trợ thu giữ bụi và overspray; việc quản lý hơi dung môi/VOC cần kết hợp thông gió, đường xả, loại vật liệu sơn và giải pháp xử lý khí phù hợp.

Đây là cách diễn đạt có độ tin cậy kỹ thuật cao hơn.

7. Vách Panel EPS dày 50mm

Khoang sử dụng Panel EPS dày khoảng 50mm.

Theo cấu hình:

• Hai lớp tôn mạ màu 0,35mm.
• Lõi EPS ở giữa.
• Ray U53mm hợp kim nhôm định hình.

Kết cấu panel hỗ trợ tạo khoang kín, hạn chế truyền nhiệt và giúp bề mặt bên trong dễ vệ sinh.

Lưu ý claim “chống cháy lan”

Nếu muốn sử dụng cụm “Panel EPS chống cháy lan”, nên có chứng chỉ hoặc báo cáo thử nghiệm của đúng loại panel được giao.

Nếu chưa có tài liệu, cách viết an toàn hơn:

Panel EPS 50mm hỗ trợ cách nhiệt; đặc tính chống cháy căn cứ hồ sơ kỹ thuật của vật liệu thực tế.

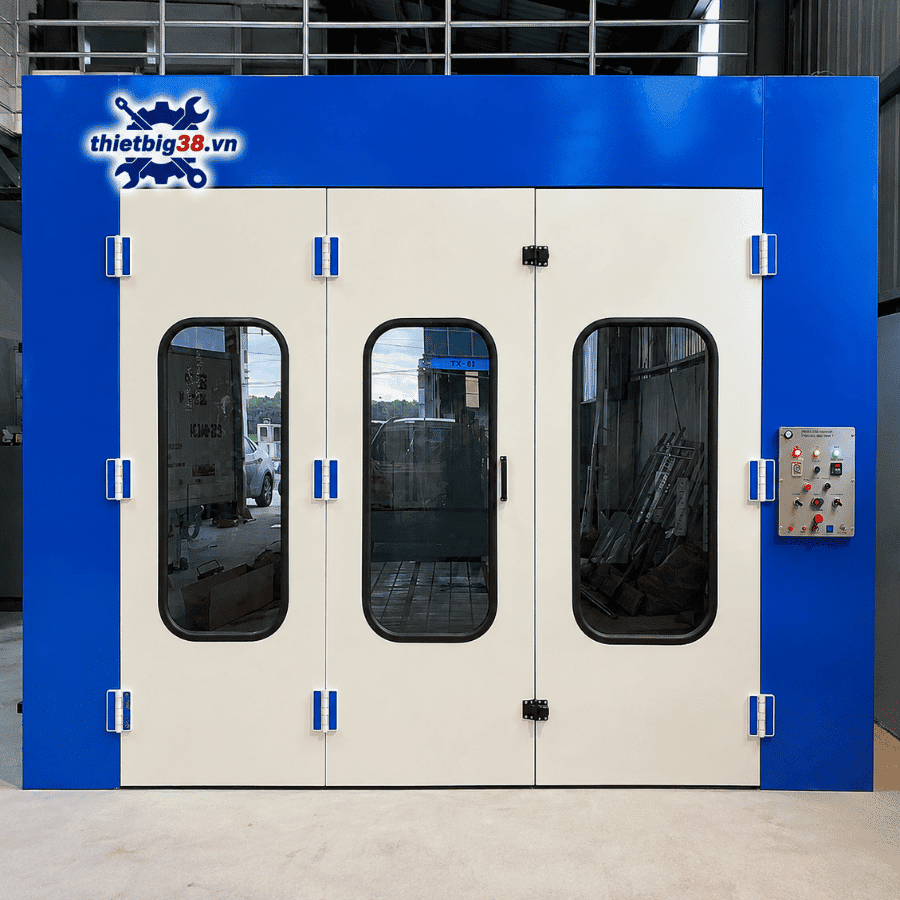

8. Hệ thống cửa kín khí

Cửa chính

Cửa chính gồm:

• 03 cánh.
• Kích thước khoảng 3.000 × 2.600mm.
• 9 bản lề nhôm đúc.
• Khóa công nghiệp.
• Chốt.
• Gioăng kín khí.
• 03 ô kính hai lớp.

Cửa phụ

Cửa phụ có kích thước khoảng: 650 × 1.850mm

sử dụng Panel Polyurethane ba lớp, PU tỷ trọng khoảng 40–45kg/m³ theo cấu hình.

Gioăng cửa cần được kiểm tra định kỳ vì độ kín ảnh hưởng đến airflow và thất thoát nhiệt trong quá trình sấy.

9. Tủ điều khiển và chức năng an toàn

Bảng điều khiển CNC Inox, giao diện tiếng Việt hỗ trợ:

• Bật/tắt quạt.
• Điều khiển hệ thống chiếu sáng.
• Cài nhiệt độ sấy.
• Cài thời gian sấy.
• Chống mất pha.
• Chống đảo pha.
• Bảo vệ quá nhiệt.
• Emergency Stop.

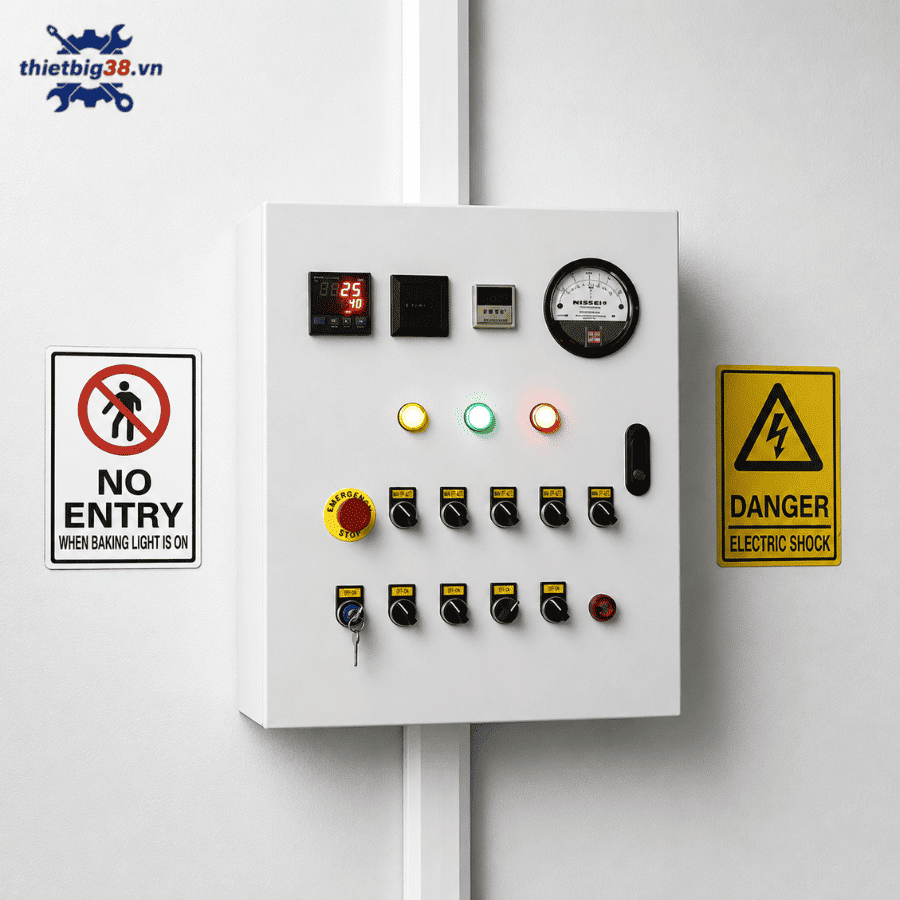

Hình ảnh : Tủ điều khiển phòng sơn sấy Hồng ngoại G0407-10424-2

Khi bàn giao không nên chỉ chạy thử quạt.

Nên test thực tế Emergency Stop, chiều quay quạt, dòng điện motor, timer, bộ điều khiển nhiệt và các cảnh báo bảo vệ.

10. Tổng công suất khoảng 29KW

Cấu hình:

Quạt: 4KW
Sấy Hồng ngoại: 24KW
Chiếu sáng: 1KW

Tổng: 29KW

Trước khi lắp đặt cần kiểm tra nguồn điện 3 pha, MCCB, tiết diện dây, tiếp địa và tải đồng thời của các thiết bị khác trong garage.

Không nên chỉ xác nhận rằng xưởng “đã có điện 3 pha”.

11. Ống gió và hố móng

Cấu hình tiêu chuẩn bao gồm:

• Ống thoát gió dài khoảng 4m.
• 01 cút vuông.

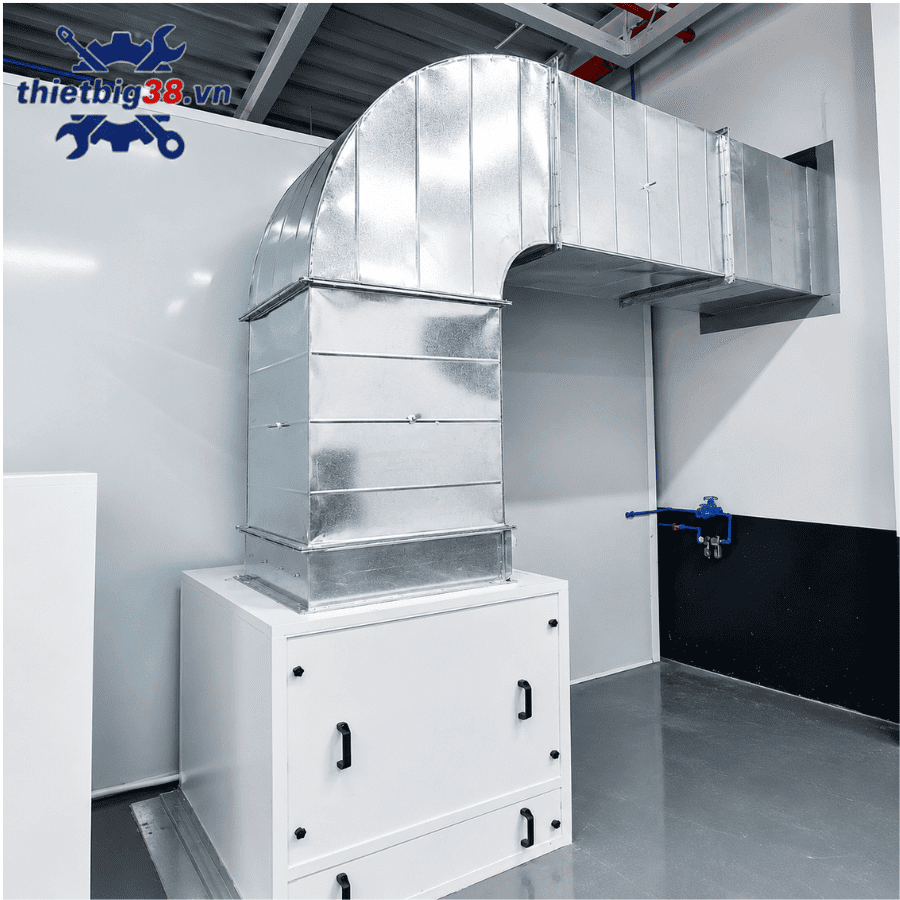

Hình ảnh : Hệ thống ống gió phòng sơn sấy ô tô G0407-10424-2

Nếu đường duct thực tế dài hơn hoặc có nhiều cút, trở lực có thể tăng và lưu lượng quạt thực tế sẽ thay đổi.

Phòng được lắp âm sàn, nhưng chi phí thi công hố móng chưa bao gồm theo cấu hình.

Đặc biệt với model 2 dãy Grating, nên có bản vẽ móng chính thức trước khi đào nền.

G0407-10424-2 phù hợp với garage nào?

Model phù hợp với garage đồng sơn quy mô vừa, trung tâm chăm sóc xe có dịch vụ sơn, đại lý ô tô, xưởng sửa chữa thân vỏ và các đơn vị muốn có hệ thống sơn – sấy tích hợp nhưng chưa cần đầu tư cấu hình hai quạt công suất lớn.

So với các phiên bản 5.5KW hoặc 7.5KW, quạt 4KW có mức công suất thấp hơn, phù hợp khi hệ thống duct và nhu cầu airflow không quá lớn.

Điều quan trọng là lựa chọn dựa trên mặt bằng, đường ống, hệ lọc và lưu lượng thực tế, không chỉ dựa trên số kW.

Câu hỏi thường gặp – FAQs

G0407-10424-2 sử dụng quạt bao nhiêu kW?

Phòng sử dụng 01 quạt hút công suất 4KW.

Lưu lượng quạt bao nhiêu?

Khoảng 10.000–12.500m³/h theo cấu hình cung cấp.

Công suất sấy Hồng ngoại bao nhiêu?

Hệ thống gồm 24 bóng × 1.000W, tổng công suất 24KW.

Tổng công suất phòng bao nhiêu?

Khoảng 29KW.

Phòng có bao nhiêu dãy Grating?

Thiết kế sử dụng 02 dãy Grating hở.

Sàn Grating có được bao gồm trong cấu hình không?

Theo thông tin bạn cung cấp, phần sàn/khung Grating hoàn thiện chưa bao gồm; khách hàng có thể thực hiện khung theo phương án kỹ thuật.

Cường độ sáng trên 800 Lux có phải chuẩn màu tuyệt đối không?

Không. Khả năng đánh giá màu còn phụ thuộc CRI, CCT và độ đồng đều ánh sáng.

Lọc PA-50 có loại bỏ hoàn toàn VOC không?

Không. Lọc chủ yếu giữ overspray và hạt sơn; phần lớn filter thông thường không loại bỏ hoàn toàn solvent vapor/VOC.

Lựa chọn màu sắc của phòng:

Đơn vị cung cấp và lắp đặt phòng sơn sấy ô tô Hồng ngoại

Phòng sơn sấy ô tô Hồng ngoại âm sàn 1 quạt 4KW có 2 sàn Grating G0407-10424-2 phù hợp với garage cần một hệ thống sơn – sấy có cấu hình vừa phải, sấy Hồng ngoại tích hợp và thiết kế hút âm sàn.

Với quạt hút 4KW, lưu lượng danh định 10.000–12.500m³/h, sấy Hồng ngoại 24KW và tổng công suất khoảng 29KW, model này là lựa chọn đáng tham khảo cho các xưởng đồng sơn quy mô vừa.

Trước khi lắp đặt nên khảo sát mặt bằng, nguồn điện, vị trí hố móng, chiều dài duct, hướng xả, tần suất xe vào xưởng và loại hệ sơn đang sử dụng để xây dựng phương án phù hợp.
