Phòng sơn sấy ô tô Hồng ngoại G0407-21130-2

Phòng sơn sấy ô tô Hồng ngoại G0407-21130-2 là hệ thống khoang sơn – sấy chuyên dụng dành cho garage ô tô, trung tâm đồng sơn, xưởng sửa chữa thân vỏ và các đơn vị cần kiểm soát tốt luồng khí, bụi sơn, overspray và quá trình sấy hoàn thiện.

Điểm nổi bật của model là cấu hình 02 quạt công suất 5.5KW, gồm một quạt cấp khí và một quạt hút khí. Mỗi quạt có lưu lượng danh định khoảng 13.000–14.500 m³/h, áp suất khoảng 800 Pa, tốc độ quay khoảng 940 vòng/phút.

Hệ thống sấy sử dụng 30 bóng Hồng ngoại, tổng công suất 30KW. Kết hợp với 11KW công suất quạt và 1.2KW chiếu sáng, tổng công suất lắp đặt danh định của phòng đạt khoảng 42.2KW.

Khoang làm việc có kích thước 6.900 × 3.900 × 2.600 mm, sử dụng 02 dãy sàn Grating hở, phía dưới bố trí lưới đỡ lọc sàn PA-50. Đây là cấu hình đáng tham khảo cho garage cần xây dựng line sơn – sấy chuyên nghiệp với hệ thống cấp và hút khí chủ động.

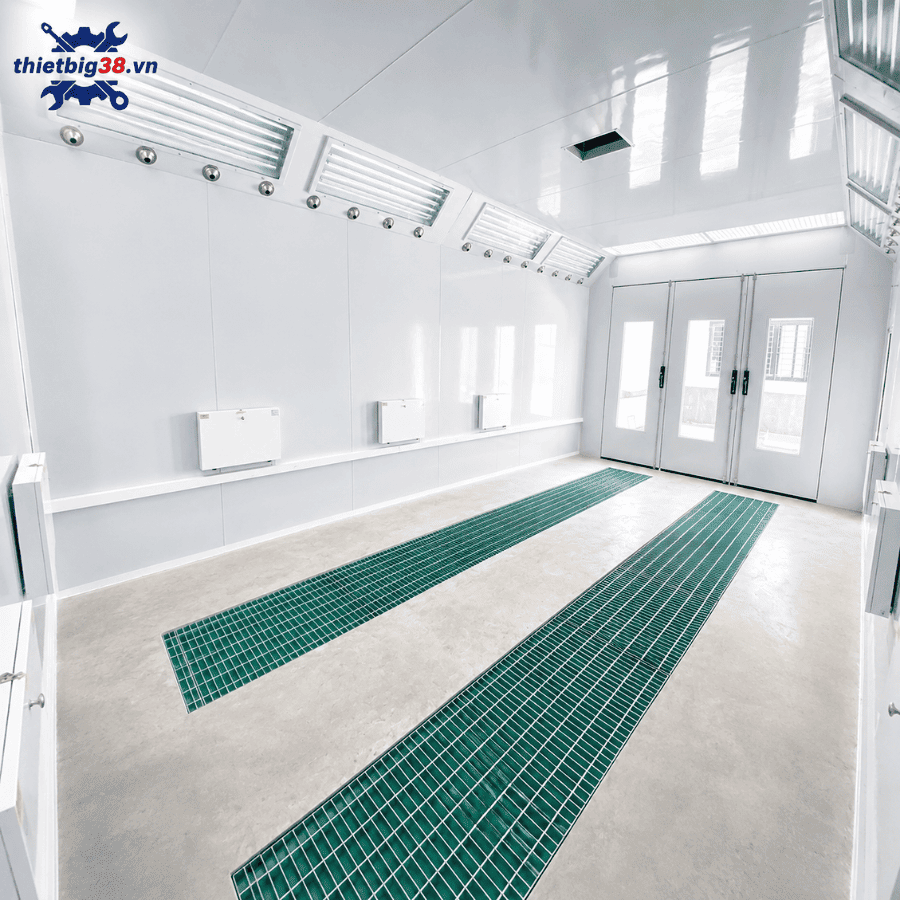

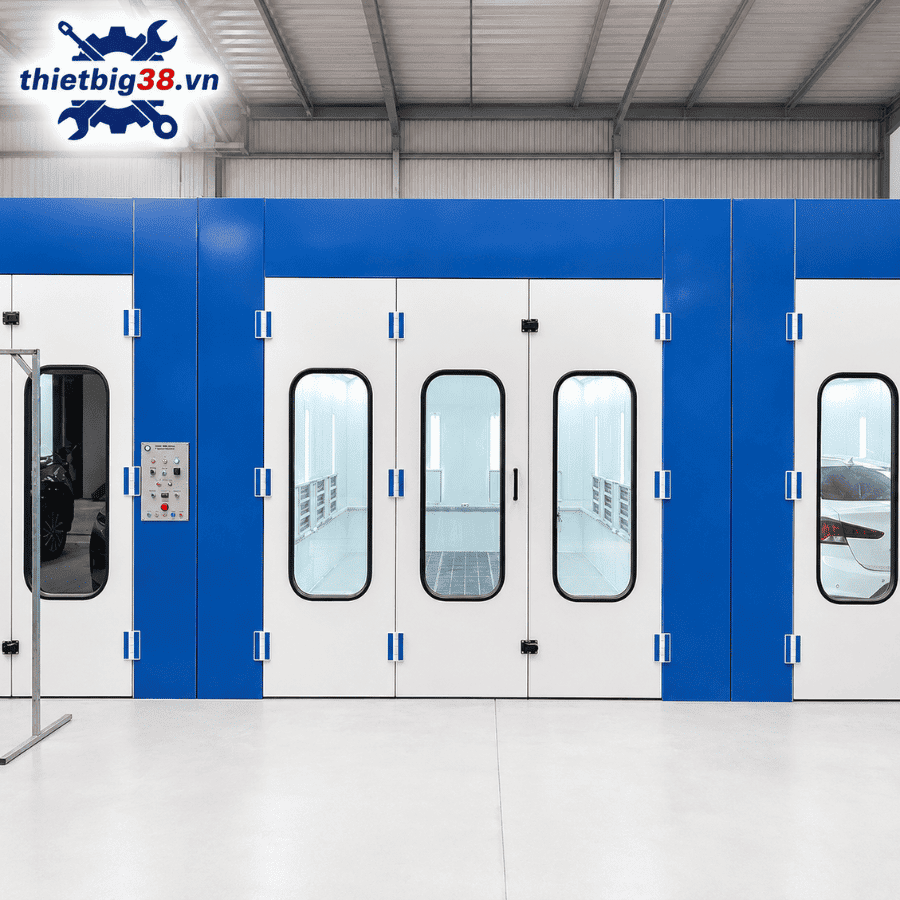

Hình ảnh 1: Phòng sơn sấy ô tô Hồng ngoại 2 quạt 5.5KW G0407-21130-2

Thông số kỹ thuật G0407-21130-2

Lưu ý kỹ thuật: thông số lưu lượng ghi trên từng vật liệu lọc là thông số danh định của vật liệu lọc trong điều kiện thử tương ứng, không nên cộng trực tiếp với nhau hoặc xem là lưu lượng tổng của toàn bộ phòng.

1. Hai quạt 5.5KW – chủ động cả khí cấp và khí hút

Điểm đáng chú ý nhất của phòng sơn sấy ô tô Hồng ngoại G0407-21130-2 là hệ thống hai quạt riêng biệt:

• 01 quạt cấp khí 5.5KW
• 01 quạt hút khí 5.5KW

Mỗi quạt có lưu lượng danh định khoảng 13.000–14.500 m³/h.

Quạt cấp đưa không khí qua hệ thống lọc trước khi không khí đi vào khoang sơn. Quạt hút kéo không khí trong phòng xuống khu vực sàn, xuyên qua lọc PA-50 và đưa về hệ thống xả.

Việc tách riêng quạt cấp và quạt hút cho phép kỹ thuật viên kiểm soát luồng khí chủ động hơn so với phòng chỉ sử dụng một quạt hút.

Tuy nhiên cần lưu ý:

13.000–14.500 m³/h của quạt cấp + 13.000–14.500 m³/h của quạt hút không có nghĩa lưu lượng phòng là 26.000–29.000 m³/h.

Hai quạt hoạt động trên hai phía của cùng một hệ thống airflow. Khi nghiệm thu cần quan tâm đến lưu lượng thực tế và cân bằng áp suất, không cộng hai con số lưu lượng danh định.

.

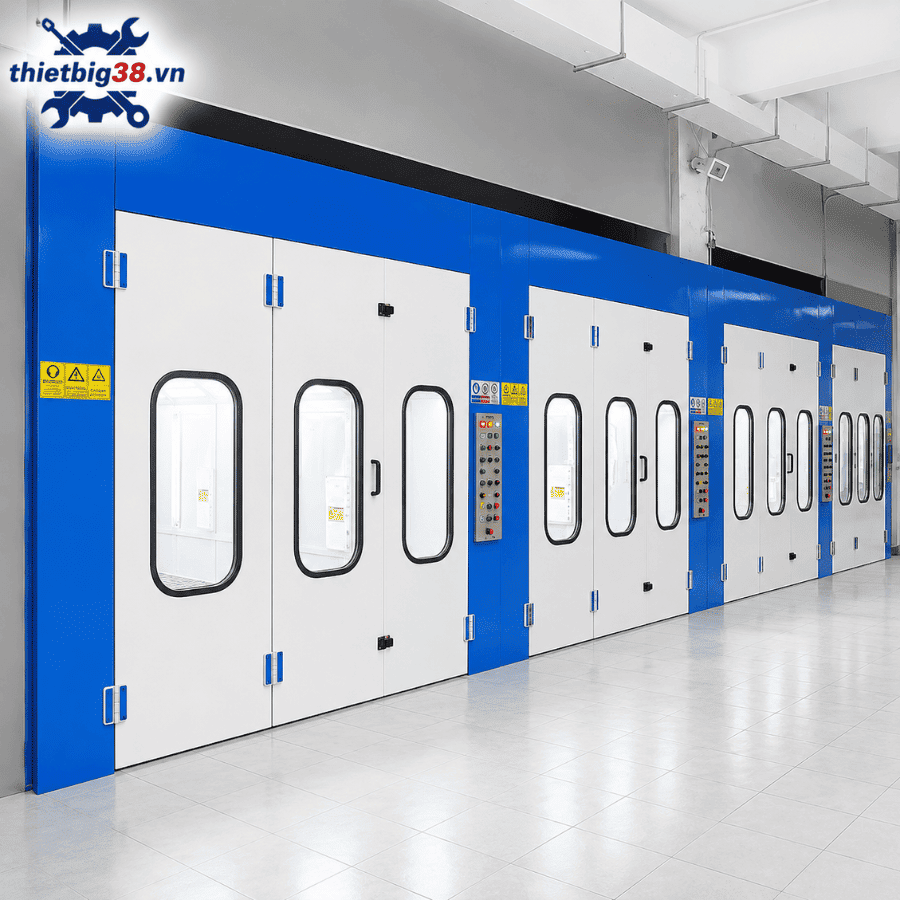

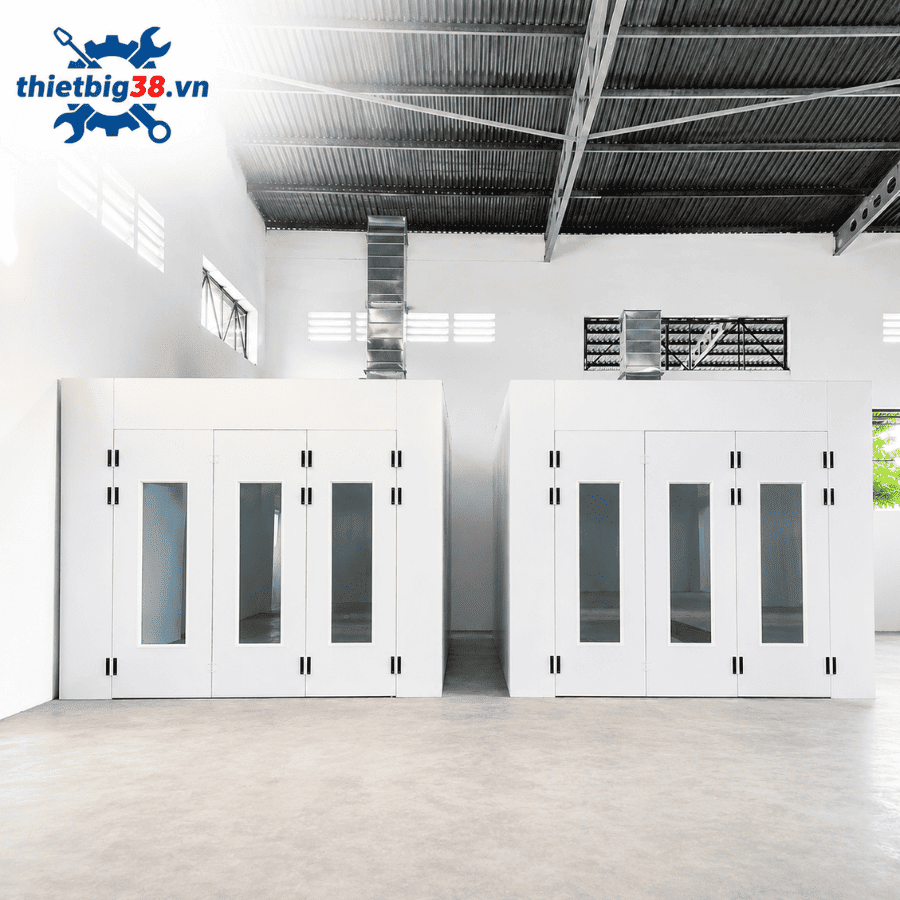

Hình ảnh 2: Hệ thống 2 quạt 5.5KW phòng sơn sấy ô tô Hồng ngoại

2. Lưu lượng 13.000–14.500 m³/h và áp suất 800Pa

Công suất motor không phải thông số duy nhất để đánh giá quạt phòng sơn.

G0407-21130-2 có:

Lưu lượng mỗi quạt: 13.000–14.500 m³/h
Áp suất: khoảng 800Pa
Tốc độ: 940 vòng/phút
Dòng điện: khoảng 11A.

Áp suất quạt đặc biệt quan trọng vì hệ thống phải thắng trở lực sinh ra bởi:

• Lọc thô.
• Lọc trần.
• Lọc sàn.
• Miệng hút.
• Đường ống.
• Cút gió.
• Các tổn thất trong hệ thống.

Do đó khi lắp thêm đường ống dài hơn cấu hình tiêu chuẩn hoặc bổ sung nhiều cút, cần tính lại tổn thất áp suất thay vì mặc định lưu lượng quạt vẫn giữ nguyên.

3. Sàn Grating hở 2 dãy – hút khí xuống dưới

Phòng sử dụng 02 dãy sàn Grating hở, phù hợp với cấu hình hút âm nền.

Thông số Grating bạn cung cấp:

• Thép dày khoảng 3.2mm.
• Nẹp lưới hàn 10mm.
• Bề mặt mạ kẽm.
• Tải trọng khoảng 800kg/bánh xe.
• Phía dưới có lưới đỡ lọc sàn.

Không khí từ khoang sơn được đưa xuống vùng Grating, qua lớp lọc phía dưới rồi về hệ thống hút.

Thiết kế này có tác dụng hỗ trợ:

• Đưa overspray ra xa bề mặt xe.
• Giảm sương sơn lưu lại quanh khu vực thao tác.
• Hạn chế bụi sơn quay lại bề mặt.
• Tạo hướng airflow rõ ràng.
• Thu gom paint mist qua lọc sàn.

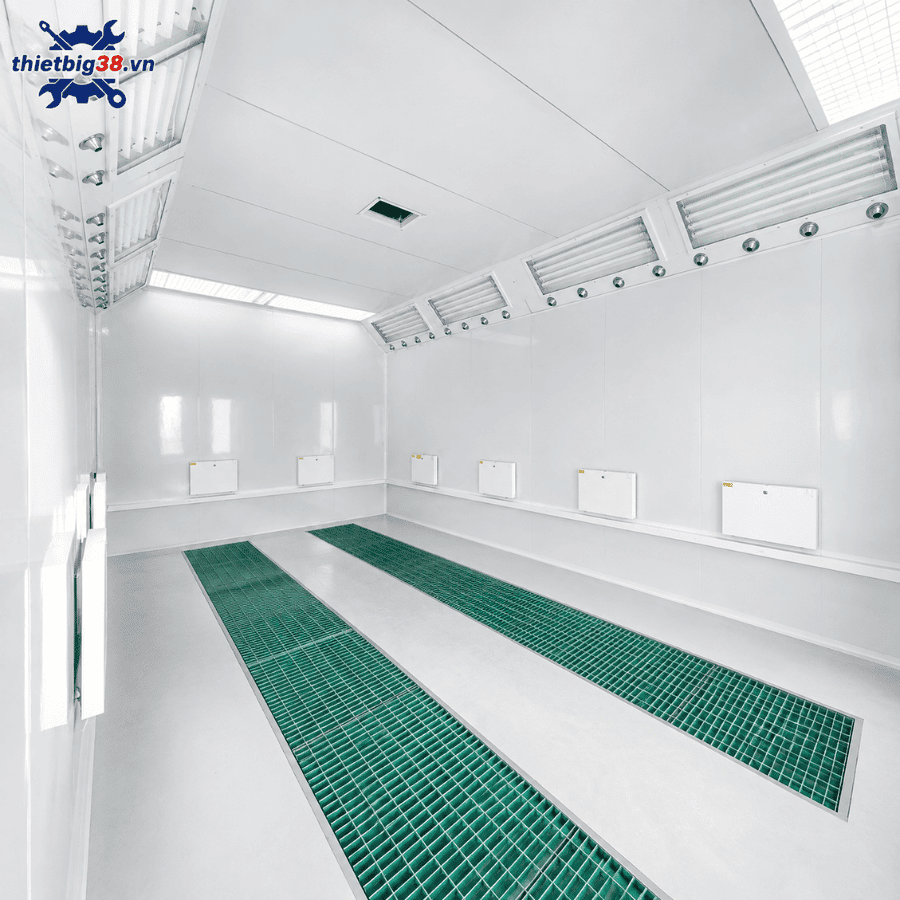

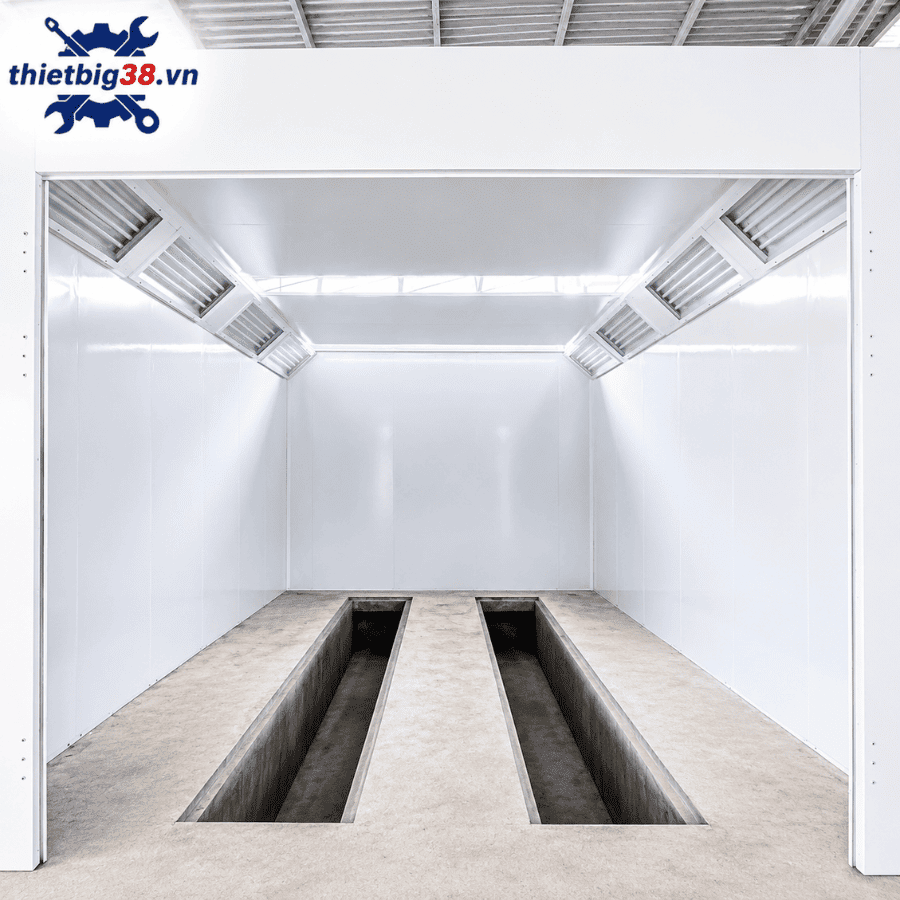

Hình ảnh 3 : Sàn Grating 2 dãy phòng sơn sấy ô tô G0407-21130-2

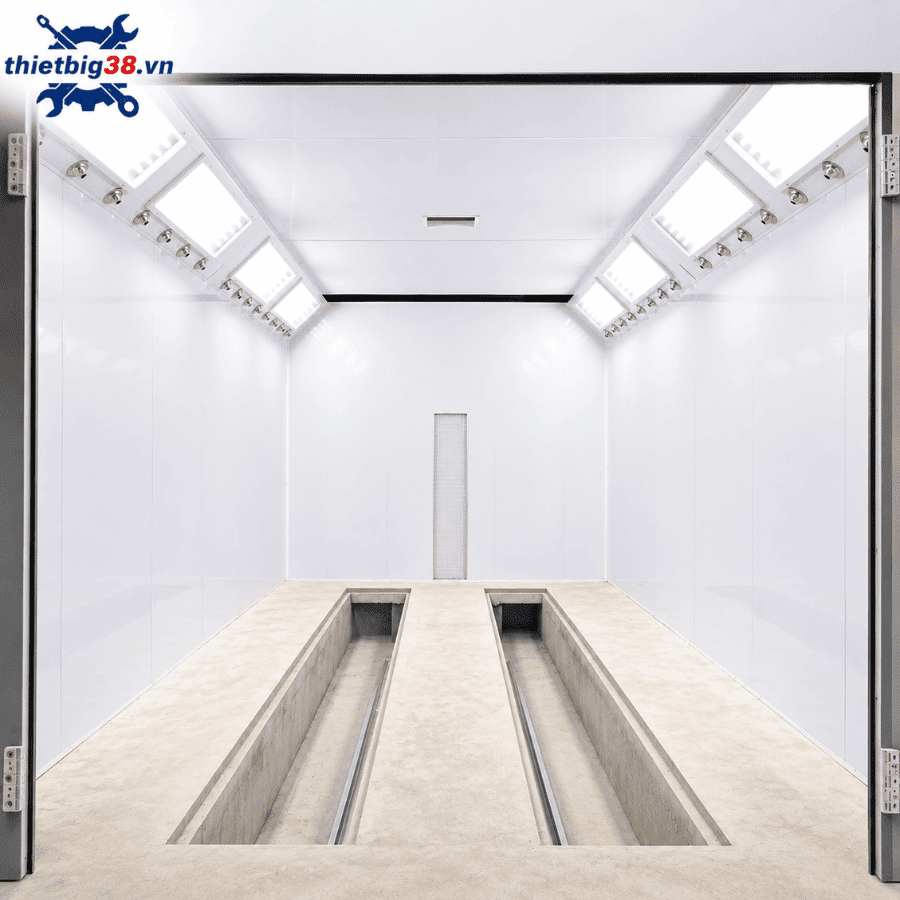

Lưu ý khi thi công hố móng

Phòng được lắp âm sàn và chưa bao gồm chi phí làm hố móng.

Không nên thi công móng chỉ dựa trên kích thước lọt lòng của phòng.

Cần có bản vẽ thể hiện chính xác:

• Chiều dài và chiều rộng hố.
• Chiều sâu.
• Kết cấu chịu tải.
• Vị trí hai dãy Grating.
• Khoảng đặt lọc.
• Đường hút khí.
• Cao độ nền hoàn thiện.

4. Hệ thống sấy Hồng ngoại 30KW

G0407-21130-2 sử dụng:

10 hộp sấy × 3 bóng/hộp = 30 bóng

Công suất mỗi bóng: 1.000W

Tổng: 30KW.

Các bóng Hồng ngoại dài khoảng 525mm.

Hệ thống Hồng ngoại truyền năng lượng tới bề mặt vật liệu, hỗ trợ tăng tốc quá trình làm khô hoặc đóng rắn của các lớp phủ phù hợp.

Có thể ứng dụng trong:

• Sơn lót.
• Primer.
• Basecoat theo hướng dẫn hệ sơn.
• Clearcoat.
• Sơn dặm.
• Sơn cản.
• Sơn cửa.
• Sơn các khu vực thân vỏ.

Không nên cố định một nhiệt độ cho mọi loại sơn

Nhiệt độ và thời gian phải dựa vào Technical Data Sheet – TDS của đúng loại primer, basecoat, clearcoat và hardener đang sử dụng.

Sấy quá nhanh hoặc tăng nhiệt không phù hợp có thể gây:

• Solvent pop.
• Pinhole.
• Khô mặt nhưng chưa ổn định bên dưới.
• Thay đổi độ bóng.
• Ảnh hưởng chất lượng màng sơn.

Đây là lý do một phòng có công suất sấy lớn vẫn cần quy trình kỹ thuật phù hợp.

5. Cửa gió điều khiển khí nén

Hệ thống đóng/mở cửa gió được điều khiển thông qua:

• Van điện khí nén.
• Xy lanh khí nén.

Cơ cấu này giúp thay đổi trạng thái đường gió theo từng chế độ làm việc của phòng.

Khi nghiệm thu, nên kiểm tra trực tiếp:

• Hành trình xy lanh.
• Van điện.
• Độ kín khí.
• Trạng thái cửa gió khi chuyển chế độ.
• Áp suất khí nén sử dụng.

6. Hệ thống lọc không khí 3 cấp

Lọc thô EU2/G2

Thông số cung cấp:

• Vận tốc dòng khí: 2m/s.
• Lưu lượng danh định: 7.200m³/h.
• Khả năng giữ bụi: 400g/m².

Lớp lọc thô giúp hạn chế các hạt bụi kích thước lớn trước khi dòng khí đi qua tầng lọc tiếp theo.

Lọc trần F5/EU5

Thông số:

• Vận tốc khí: 0.25m/s.
• Lưu lượng danh định: 900m³/h.
• Khả năng giữ bụi: 600g/m².

Lọc trần đặc biệt quan trọng vì bụi đi theo khí cấp có thể rơi trực tiếp lên màng sơn đang ướt.

Lọc sàn PA-50 G2/EU2

Thông số:

• 0.8 × 20m × 50mm.
• Vận tốc khí 2m/s.
• Lưu lượng danh định 7.200m³/h.
• Khả năng giữ bụi 3.500g/m².

PA-50 có nhiệm vụ chính là thu giữ overspray và paint mist ở dòng khí xả.

Lưu ý về tên cấp lọc

F5/EU5 và G2/EU2 là cách gọi quen thuộc trên nhiều catalogue vật liệu lọc. Khi cần lập hồ sơ nghiệm thu hoặc thông số dự án, nên ưu tiên datasheet và tiêu chuẩn phân loại được nhà cung cấp của đúng lô vật liệu thực tế xác nhận.

7. Bộ lọc không có nghĩa xử lý hoàn toàn VOC

Đây là điểm nên thể hiện rõ trên website để tăng độ tin cậy.

Lọc thô, lọc trần và PA-50 chủ yếu phục vụ kiểm soát bụi và overspray.

Không nên quảng cáo rằng:

“Hệ thống lọc loại bỏ hoàn toàn khí độc, VOC và mùi sơn.”

Nên sử dụng cách diễn đạt:

“Hệ thống lọc hỗ trợ thu giữ bụi và overspray; việc kiểm soát hơi dung môi và VOC còn phụ thuộc vào hệ thống thông gió, đường xả, loại vật liệu sơn và giải pháp xử lý khí thải của công trình.”

8. Chiếu sáng 1.2KW – cường độ trên 1.000 Lux

Hệ thống chiếu sáng gồm:

Đèn trần 10 cụm × 4 bóng × 20W = 800W

Đèn sườn 10 cụm × 2 bóng × 20W = 400W

Tổng: 1.200W

Cường độ chiếu sáng thiết kế theo thông số cung cấp: >1.000 Lux.

Ánh sáng mạnh giúp thợ sơn dễ quan sát:

• Mức độ phủ.
• Bụi.
• Chảy sơn.
• Da cam.
• Bề mặt clearcoat.
• Vùng chuyển màu.

Tuy nhiên 1.000 Lux không đồng nghĩa màu sắc chính xác tuyệt đối.

Để đánh giá màu tốt còn cần quan tâm đến:

• CRI.
• CCT.
• Độ đồng đều ánh sáng.
• Vị trí bố trí đèn.

Do đó khi nghiệm thu, nếu garage chú trọng matching màu, nên đo cả Lux và kiểm tra thông số nguồn sáng.

9. Panel EPS 50mm

Vách phòng sử dụng Panel EPS dày khoảng 50mm.

Cấu tạo gồm:

• Hai lớp tôn mạ màu dày khoảng 0.35mm.
• Hợp kim nhôm kẽm hỗ trợ chống oxy hóa và ăn mòn.
• Lõi EPS ở giữa.
• Ray U53mm hợp kim nhôm định hình.

Kết cấu panel hỗ trợ:

• Cách nhiệt.
• Cách âm.
• Tạo khoang kín.
• Hạn chế bụi bên ngoài.
• Dễ vệ sinh.
• Thi công tương đối nhanh.

Lưu ý về claim “chống cháy lan”

Nếu website muốn ghi “Panel EPS chống cháy lan”, tốt nhất nên có chứng chỉ hoặc kết quả thử nghiệm của đúng loại panel sử dụng.

Không nên mặc định tất cả EPS đều có cùng tính năng phản ứng với lửa.

10. Hệ thống cửa kín khí

Cửa chính

• 03 cánh.
• Kích thước khoảng 3.000 × 2.600mm.
• 9 bản lề nhôm đúc.
• Khóa công nghiệp.
• Chốt.
• Gioăng kín khí.
• 03 ô kính hai lớp.

Cửa phụ

• Kích thước 650 × 1.850mm.
• Có cửa sổ quan sát.
• Khóa áp suất.
• Panel PU ba lớp.
• PU tỷ trọng khoảng 40–45kg/m³.

Hệ thống gioăng cửa cần được kiểm tra định kỳ vì khe hở lớn có thể ảnh hưởng cân bằng áp suất và tăng thất thoát nhiệt.

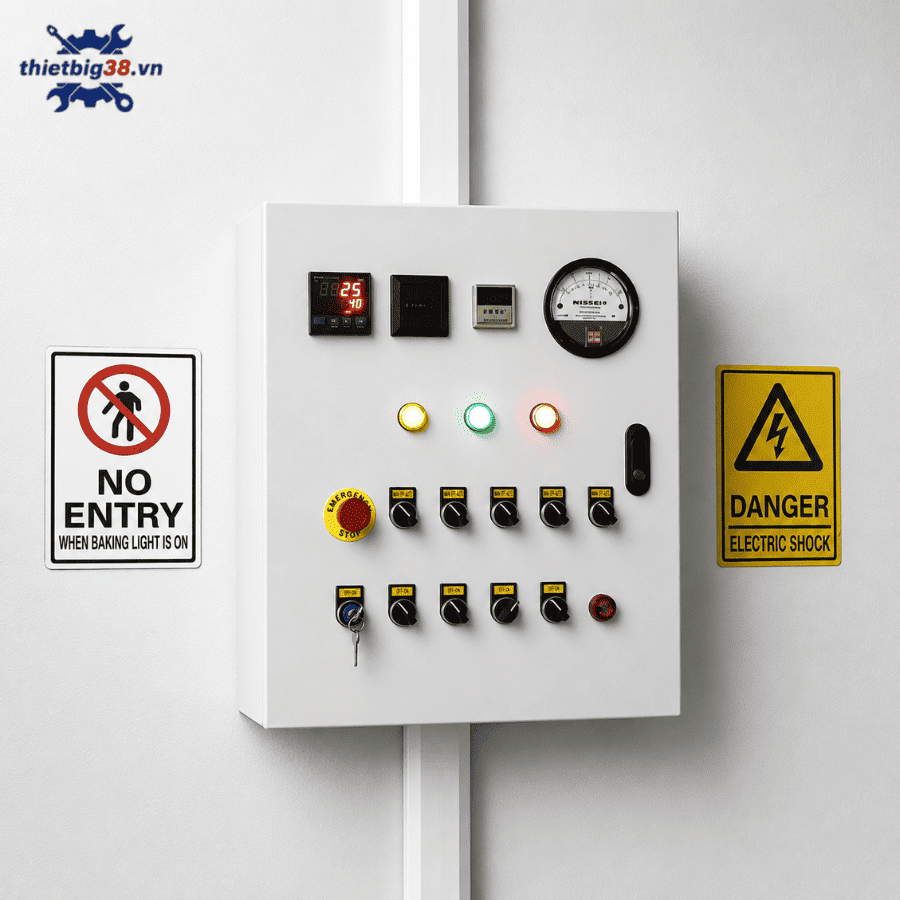

11. Hệ thống điều khiển và bảo vệ

Tủ điều khiển CNC Inox tiếng Việt hỗ trợ:

• Điều khiển quạt cấp.
• Quạt hút.
• Chiếu sáng.
• Hệ thống sấy.
• Chống mất pha.
• Chống đảo pha.
• Quá nhiệt.
• Emergency Stop.

Đối với một phòng sơn mới bàn giao, nên test thực tế:

1. Emergency Stop.
2. Bảo vệ mất pha.
3. Chiều quay hai quạt.
4. Dòng điện mỗi motor.
5. Timer.
6. Bộ điều khiển nhiệt.
7. Van khí nén.
8. Cửa gió.
9. Hệ thống đèn.
10. Trạng thái cảnh báo.

12. Tổng công suất 42.2KW – cần kiểm tra điện trước khi lắp

Cấu hình công suất:

• Quạt cấp: 5.5KW
• Quạt hút: 5.5KW
• Sấy: 30KW
• Chiếu sáng: 1.2KW

Tổng: 42.2KW

Đây là mức công suất đáng kể đối với một garage.

Trước khi lắp cần kiểm tra:

• Nguồn điện 3 pha.
• Công suất trạm/nguồn hiện có.
• MCCB.
• Tiết diện dây.
• Đường cấp điện.
• Tiếp địa.
• Bảo vệ mất pha.
• Dự phòng tải cho cầu nâng, máy nén khí và các thiết bị khác.

Không nên chỉ kiểm tra rằng xưởng “có điện 3 pha” rồi tiến hành lắp đặt.

G0407-21130-2 phù hợp với garage nào?

Model phù hợp với:

• Garage đồng sơn ô tô chuyên nghiệp.
• Đại lý ô tô.
• Trung tâm sửa chữa thân vỏ.
• Garage chuyên xe tai nạn.
• Xưởng chăm sóc xe có dịch vụ đồng sơn.
• Xưởng có tần suất sơn cao.
• Đơn vị cần cả sơn và sấy trong cùng line.

Điểm mạnh của G0407-21130-2 so với cấu hình một quạt là chủ động cả khí cấp và khí hút, kết hợp hệ thống Hồng ngoại 30KW.

Quy trình vận hành tham khảo

Bước 1: Kiểm tra lọc, sàn Grating, quạt, đèn và tủ điện.

Bước 2: Khởi động quạt cấp và quạt hút, kiểm tra airflow.

Bước 3: Đưa xe vào phòng, vệ sinh và masking.

Bước 4: Thực hiện primer/basecoat/clearcoat theo quy trình vật liệu.

Bước 5: Duy trì thông gió trong thời gian flash-off.

Bước 6: Chuyển cửa gió sang trạng thái phù hợp.

Bước 7: Cài đặt chu trình sấy Hồng ngoại theo TDS của hệ sơn.

Bước 8: Kết thúc sấy, để bề mặt ổn định.

Bước 9: Kiểm tra màu, bụi, độ bóng, da cam và khuyết tật.

Câu hỏi thường gặp về G0407-21130-2

G0407-21130-2 sử dụng bao nhiêu quạt?

Phòng sử dụng 02 quạt công suất 5.5KW, gồm một quạt cấp và một quạt hút.

Lưu lượng mỗi quạt là bao nhiêu?

Khoảng 13.000–14.500 m³/h theo cấu hình cung cấp.

Có cộng lưu lượng hai quạt lại không?

Không nên. Hai quạt nằm ở phía cấp và hút của cùng hệ thống airflow. Khi đánh giá phòng cần xem cân bằng lưu lượng và áp suất thực tế.

Công suất sấy Hồng ngoại bao nhiêu?

Hệ thống gồm 30 bóng × 1.000W, tổng công suất 30KW.

Tổng công suất phòng bao nhiêu?

Tổng công suất danh định khoảng 42.2KW.

Phòng có sàn Grating không?

Có. G0407-21130-2 sử dụng 02 dãy sàn Grating hở và lọc PA-50 phía dưới.

Sàn Grating chịu tải bao nhiêu?

Theo cấu hình cung cấp, khoảng 800kg/bánh xe.

Ánh sáng >1.000 Lux có phải chuẩn màu tuyệt đối không?

Không. Lux chỉ thể hiện độ rọi. Khả năng quan sát màu còn phụ thuộc CRI, nhiệt độ màu và độ đồng đều của nguồn sáng.

Bộ lọc có loại bỏ hoàn toàn VOC không?

Không. Bộ lọc chủ yếu kiểm soát bụi và overspray; VOC và hơi dung môi cần được xem xét bằng hệ thống thông gió và giải pháp xử lý khí phù hợp.

Chi phí hố móng đã bao gồm chưa?

Theo cấu hình bạn cung cấp, chưa bao gồm chi phí làm hố móng.

Lựa chọn màu phòng sơn:

Đơn vị cung cấp và lắp đặt phòng sơn sấy ô tô Hồng ngoại

Phòng sơn sấy ô tô Hồng ngoại âm sàn 2 quạt 5.5KW có sàn Grating G0407-21130-2 là cấu hình phù hợp cho garage muốn xây dựng line đồng sơn chuyên nghiệp với cả quạt cấp và quạt hút, hệ thống lọc nhiều cấp và sấy Hồng ngoại 30KW.

Với lưu lượng danh định mỗi quạt khoảng 13.000–14.500 m³/h, hai dãy Grating, chiếu sáng >1.000 Lux và tổng công suất 42.2KW, thiết bị phù hợp với xưởng có nhu cầu vận hành thường xuyên và yêu cầu kiểm soát môi trường phun tốt hơn cấu hình một quạt cơ bản.

Trước khi đặt hàng nên khảo sát:

• Mặt bằng.
• Chiều cao nhà xưởng.
• Công suất nguồn điện.
• Vị trí hố móng.
• Hướng ống xả.
• Chiều dài duct.
• Loại xe thường sửa.
• Số lượng xe/ngày.
• Hệ sơn đang sử dụng.

Từ đó mới có thể xây dựng bản vẽ và phương án thi công phù hợp.
