Phòng sơn sấy ô tô Hồng ngoại G0407-20830-2

Phòng sơn sấy ô tô Hồng ngoại G0407-20830-2 là hệ thống sơn – sấy chuyên dụng dành cho garage, trung tâm sửa chữa thân vỏ và xưởng đồng sơn ô tô cần kiểm soát tốt luồng không khí, bụi sơn và quá trình sấy sau khi phun.

Model sử dụng cấu hình 02 quạt công suất 4KW, trong đó một quạt đảm nhiệm cấp khí và một quạt đảm nhiệm hút khí. Hệ thống sấy Hồng ngoại đạt tổng công suất 30KW, kết hợp chiếu sáng 1,2KW, đưa tổng công suất danh định của phòng lên khoảng 39,2KW.

Phòng có kích thước lọt lòng 6.900 × 3.900 × 2.600 mm, sử dụng 2 dãy sàn Grating hở và hệ thống lọc gồm lọc thô EU2/G2, lọc trần F5/EU5 và lọc sàn PA-50.

Cấu hình cấp – hút chủ động hai đầu tạo điều kiện kiểm soát airflow tốt hơn so với hệ thống chỉ sử dụng một quạt hút, đặc biệt khi phòng được vận hành với lượng xe và tần suất phun sơn cao.

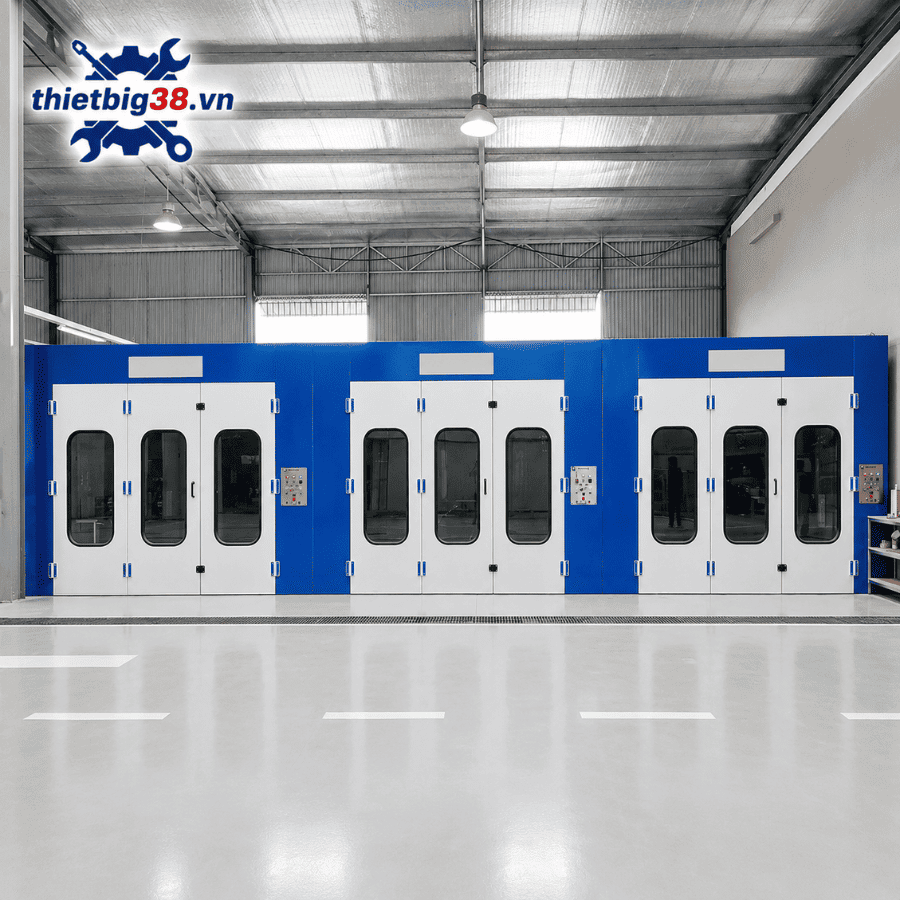

Hình ảnh 1: Phòng sơn sấy ô tô Hồng ngoại âm sàn 2 quạt 4KW G0407-20830-2

Thông số kỹ thuật Phòng sơn sấy ô tô Hồng ngoại âm sàn G0407-20830-2

1. Hệ thống cấp – hút khí 2 quạt 4KW

Một trong những khác biệt quan trọng nhất của phòng sơn sấy ô tô Hồng ngoại G0407-20830-2 là sử dụng riêng:

01 quạt cấp khí 4KW và 01 quạt hút khí 4KW.

Mỗi quạt có lưu lượng danh định khoảng 10.000–12.500 m³/h, áp suất khoảng 800Pa và tốc độ quay khoảng 940 vòng/phút.

Quạt cấp đưa không khí qua hệ thống lọc trước khi đi vào khoang sơn. Quạt hút tạo dòng khí kéo không khí, sương sơn và overspray qua sàn Grating và bộ lọc phía dưới trước khi ra hệ thống exhaust.

Cách bố trí này cho phép chủ động hơn trong việc cân bằng dòng khí.

Tuy nhiên, không nên chỉ nhìn vào con số 2 × 4KW để đánh giá một phòng sơn tốt hay không. Hiệu quả thực tế còn phụ thuộc vào tiết diện duct, diện tích lọc, mức độ tắc lọc, vị trí cấp/hút và độ kín của khoang.

EPA cũng lưu ý rằng khi lọc phòng sơn bị bẩn hoặc nghẹt, airflow sẽ giảm, overspray có thể tuần hoàn lại trong booth và quạt phải làm việc nặng hơn.

Hình ảnh 2: Hệ thống 2 quạt 4KW phòng sơn sấy ô tô G0407-20830-2

2. Sàn Grating hở 2 dãy

G0407-20830-2 sử dụng 02 dãy sàn Grating hở.

Theo cấu hình cung cấp, Grating được sản xuất bằng thép dày khoảng 3,2mm, nẹp 10mm hàn dạng lưới và bề mặt mạ kẽm.

Tải trọng thiết kế:

Khoảng 800kg/bánh xe.

Phía dưới Grating bố trí lưới đỡ lọc sàn.

Khi quạt hút hoạt động, không khí được kéo từ vùng làm việc xuống dưới sàn, đi qua lớp lọc và sau đó vào đường exhaust.

Đây là kiểu bố trí phù hợp với nguyên lý phòng sơn downdraft/âm sàn. EPA ghi nhận với booth kiểu downdraft, exhaust filter thường được đặt tại hoặc gần khu vực sàn.

Lợi ích thực tế

• Hỗ trợ đưa overspray xuống khỏi vùng phun.
• Hạn chế sương sơn lưu lâu quanh xe.
• Giảm khả năng bụi sơn quay trở lại bề mặt.
• Tạo luồng khí có hướng rõ ràng.
• Thuận tiện bố trí filter exhaust.

Hình ảnh 3 : Sàn Grating 2 dãy phòng sơn sấy Hồng ngoại ô tô

3. Sấy Hồng ngoại công suất 30KW

Phòng trang bị: 10 hộp sấy × 3 bóng/hộp = 30 bóng

Mỗi bóng: 1.000W

Tổng công suất: 30KW.

Hệ thống Hồng ngoại cung cấp năng lượng trực tiếp đến bề mặt cần sấy, hỗ trợ tăng tốc quá trình khô hoặc đóng rắn của lớp vật liệu.

Đây là lợi thế quan trọng so với phòng chỉ có chức năng hút – lọc.

Sấy Hồng ngoại có thể được sử dụng để hỗ trợ:

• Primer.
• Sơn lót.
• Basecoat tùy hệ sơn.
• Clearcoat.
• Sơn dặm.
• Sơn từng mảng thân xe.

Tuy nhiên, nhiệt độ và thời gian sấy cần tuân theo TDS của đúng hệ vật liệu. Không nên dùng một mức nhiệt cố định cho tất cả primer, basecoat và clearcoat.

Cửa gió điều khiển khí nén

G0407-20830-2 còn có hệ thống đóng/mở cửa gió bằng:

• Van điện khí nén.
• Xy lanh khí nén.

Cơ cấu này giúp chuyển đổi trạng thái airflow phù hợp với từng chế độ vận hành theo thiết kế hệ thống.

4. Hệ thống lọc không khí 3 cấp

Một điểm tốt của cấu hình này là không chỉ sử dụng một lớp lọc đơn.

Lọc thô EU2/G2

Thông số cung cấp:

• Vận tốc khí: khoảng 2m/s.
• Lưu lượng danh định: khoảng 7.200m³/h.
• Khả năng giữ bụi: khoảng 400g/m².

Lọc thô giúp giữ các hạt bụi lớn trước khi khí đi vào các tầng lọc tiếp theo.

Lọc trần F5/EU5

Thông số:

• Vận tốc khí: khoảng 0,25m/s.
• Lưu lượng danh định: khoảng 900m³/h.
• Khả năng giữ bụi: khoảng 600g/m².

Lọc trần đóng vai trò quan trọng trong việc hạn chế bụi rơi xuống bề mặt xe khi lớp sơn còn ướt.

Lọc sàn PA-50

Cấu hình:

• Kích thước vật liệu: 0,8 × 20m × 50mm.
• Cấp: G2/EU2.
• Vận tốc khí: khoảng 2m/s.
• Lưu lượng danh định: khoảng 7.200m³/h.
• Khả năng giữ bụi: khoảng 3.500g/m².

PA-50 tập trung thu giữ paint mist và overspray trước khi dòng khí đi vào hệ thống xả.

Lưu ý: lưu lượng ghi trên vật liệu lọc là thông số danh định của filter, không nên cộng trực tiếp hoặc sử dụng để thay thế lưu lượng tổng của quạt/phòng.

5. Lọc bụi không đồng nghĩa xử lý hết VOC

Nên dùng cách diễn đạt chính xác hơn:

“Hệ thống lọc hỗ trợ giữ bụi và overspray; hơi dung môi/VOC cần được kiểm soát thông qua thông gió, vị trí xả, loại vật liệu sơn và giải pháp xử lý môi trường phù hợp.”

Điều này vừa chính xác hơn về kỹ thuật vừa tạo niềm tin tốt hơn cho khách hàng chuyên nghiệp.

6. Hệ thống chiếu sáng 1.200W

Phòng sử dụng:

Đèn trần 10 cụm × 4 bóng × 20W = 800W

Đèn sườn 10 cụm × 2 bóng × 20W = 400W

Tổng: 1.200W

Cường độ chiếu sáng công bố đạt trên 800 Lux.

Hệ thống đèn giúp kỹ thuật viên nhận biết:

• Vùng phủ màu chưa đồng đều.
• Bụi trên màng sơn.
• Hiện tượng chảy.
• Da cam.
• Lỗi clearcoat.
• Vùng chuyển màu.

Tuy nhiên Lux cao chưa tự động đồng nghĩa “chuẩn màu tuyệt đối”. Muốn đánh giá màu tốt còn cần xem CRI, CCT và độ đồng đều của ánh sáng.

Các hộp đèn trần có kính hai lớp và dây chịu nhiệt theo cấu hình cung cấp.

7. Cấu tạo vách Panel EPS 50mm

Phòng sử dụng Panel EPS dày: 50mm

với kết cấu:

• Hai lớp tôn mạ màu 0,35mm.
• Lõi EPS ở giữa.
• Ray U53mm hợp kim nhôm định hình.

Vách panel hỗ trợ:

• Hạn chế truyền nhiệt.
• Tạo khoang kín.
• Giảm bụi từ khu vực ngoài.
• Dễ vệ sinh.
• Thi công nhanh.

8. Cửa chính 3 cánh và cửa phụ

Cửa chính

• 3 cánh.
• Kích thước khoảng 3.000 × 2.600mm.
• 9 bản lề nhôm đúc.
• Khóa công nghiệp.
• Chốt cửa.
• Gioăng kín.
• 3 ô kính hai lớp.

Cửa phụ

• Kích thước 650 × 1.850mm.
• Có cửa sổ quan sát.
• Khóa áp suất.
• Panel PU ba lớp.
• Tỷ trọng PU khoảng 40–45kg/m³.

Hệ thống gioăng kín đặc biệt quan trọng khi phòng chuyển từ chế độ sơn sang chế độ sấy vì ảnh hưởng đến thất thoát nhiệt và cân bằng airflow.

9. Hệ thống điều khiển và an toàn

Tủ điều khiển sử dụng mặt CNC Inox với nội dung tiếng Việt.

Các chức năng chính gồm:

• Điều khiển quạt cấp.
• Điều khiển quạt hút.
• Điều khiển đèn.
• Điều khiển hệ thống sấy.
• Chống mất pha.
• Chống đảo pha.
• Bảo vệ quá nhiệt.
• Emergency Stop.

Khi nghiệm thu không nên chỉ kiểm tra “quạt có chạy hay không”.

Nên thử thực tế:

• Emergency Stop.
• Mất pha.
• Đảo pha.
• Bảo vệ quá nhiệt.
• Chiều quay quạt.
• Dòng điện motor.
• Timer sấy.
• Điều khiển khí nén.

OSHA cũng xem ventilation, thiết bị điện, chất lỏng dễ cháy và nguồn gây cháy là các nhóm yếu tố an toàn quan trọng trong hoạt động spray finishing.

10. Tổng công suất 39,2KW

Cấu hình điện:

Quạt cấp: 4KW
Quạt hút: 4KW
Sấy: 30KW
Chiếu sáng: 1,2KW

Tổng: 39,2KW

Do đó trước khi đặt phòng cần kiểm tra kỹ hạ tầng điện của garage.

Không nên chỉ hỏi “xưởng có điện 3 pha hay không”.

Cần tính thêm:

• Dòng tải.
• MCCB.
• Tiết diện dây.
• Khoảng cách từ tủ tổng.
• Tiếp địa.
• Khả năng dự phòng công suất.
• Phân tải cho các thiết bị khác trong garage.

11. Hệ thống ống gió

Cấu hình tiêu chuẩn gồm:

• Ống thoát khí dài khoảng 4m.
• 01 cút vuông.

Tuy nhiên đây chỉ là cấu hình cơ bản.

Nếu vị trí exhaust thực tế xa hơn, nhiều co hơn hoặc phải đưa đường ống lên cao, trở lực sẽ thay đổi và cần tính toán lại.

Đây là lý do không nên cam kết airflow cuối cùng chỉ dựa trên lưu lượng danh định của quạt.

G0407-20830-2 phù hợp với garage nào?

Model phù hợp cho:

• Garage đồng sơn chuyên nghiệp.
• Đại lý ô tô.
• Trung tâm sửa chữa thân vỏ.
• Xưởng sửa chữa xe tai nạn.
• Trung tâm chăm sóc xe có dịch vụ sơn.
• Xưởng có tần suất sơn nhiều xe/ngày.
• Đơn vị cần line sơn – sấy riêng biệt.

Cấu hình 2 quạt đặc biệt phù hợp khi doanh nghiệp muốn chủ động hơn trong việc kiểm soát cả khí cấp và khí hút.

Quy trình vận hành tham khảo

Bước 1: Kiểm tra Grating, filter, quạt, đèn và tủ điều khiển.

Bước 2: Khởi động hệ thống cấp – hút và xác nhận airflow.

Bước 3: Đưa xe vào đúng vị trí, vệ sinh và masking.

Bước 4: Thực hiện phun primer/basecoat/clearcoat theo TDS.

Bước 5: Duy trì ventilation trong thời gian flash-off.

Bước 6: Chuyển chế độ khí theo thiết kế.

Bước 7: Cài đặt nhiệt độ và thời gian sấy phù hợp.

Bước 8: Kết thúc sấy, để bề mặt ổn định.

Bước 9: Kiểm tra màu, độ bóng, bụi, chảy và da cam.

Câu hỏi thường gặp về G0407-20830-2

Phòng có bao nhiêu quạt?

G0407-20830-2 sử dụng 02 quạt 4KW, gồm một quạt cấp khí và một quạt hút khí.

Tổng công suất quạt là bao nhiêu?

Tổng công suất quạt là 8KW.

Công suất sấy Hồng ngoại bao nhiêu?

Hệ thống có 30 bóng × 1.000W, tổng công suất 30KW.

Tổng công suất phòng bao nhiêu?

Khoảng 39,2KW.

Phòng có sàn Grating không?

Có. Phòng sử dụng 2 dãy sàn Grating hở, bên dưới bố trí lưới và hệ thống lọc sàn.

Grating chịu tải bao nhiêu?

Theo cấu hình cung cấp, tải trọng khoảng 800kg/bánh xe.

G0407-20830-2 có phù hợp sơn toàn xe không?

Có thể sử dụng cho line sơn – sấy xe con khi kích thước và quy trình thực tế phù hợp. Đây là cấu hình đầy đủ hơn phòng sơn nhanh thông thường.

Bộ lọc có xử lý hoàn toàn VOC không?

Không. Filter thông thường chủ yếu giữ overspray và bụi sơn; EPA lưu ý đa số exhaust filters không loại bỏ hoàn toàn solvent vapor/VOC.

Phòng có bao gồm chi phí hố móng không?

Theo cấu hình bạn cung cấp, chi phí làm hố móng chưa bao gồm.

Lựa chọn màu phòng sơn:

Đơn vị cung cấp và lắp đặt phòng sơn sấy ô tô Hồng ngoại

Phòng sơn sấy ô tô Hồng ngoại âm sàn 2 quạt 4KW có sàn Grating G0407-20830-2 là cấu hình phù hợp cho các garage cần xây dựng khu vực sơn – sấy có cả hệ thống cấp khí, hút khí, lọc ba cấp và sấy Hồng ngoại.

Với 02 quạt 4KW, sấy 30KW, chiếu sáng 1.2KW, 2 dãy Grating, lọc F5/EU5 và PA-50, sản phẩm phù hợp cho line đồng sơn có tần suất làm việc cao hơn cấu hình một quạt cơ bản.

Trước khi lắp đặt nên khảo sát chính xác mặt bằng, công suất điện, vị trí hố móng, đường ống xả, chiều cao nhà xưởng, loại xe và hệ sơn đang sử dụng để lập phương án thi công phù hợp.
