Phòng sơn sấy ô tô hồng ngoại 1 quạt 4KW G0407-10424-0

Phòng sơn sấy ô tô G0407-10424-0 là hệ thống khoang sơn chuyên dụng dành cho garage, trung tâm đồng sơn và xưởng sửa chữa ô tô cần kết hợp cả quá trình phun sơn và sấy hoàn thiện trong cùng một khu vực làm việc.

Sản phẩm sử dụng 01 quạt hút công suất 4KW, hệ thống sấy hồng ngoại tổng công suất 24KW, chiếu sáng 1KW, nâng tổng công suất danh định lên khoảng 29KW. Khoang bên trong có kích thước 6.900 × 3.900 × 2.600 mm, phù hợp với nhiều dòng sedan, SUV, MPV, crossover và pickup thông dụng.

Khác với phòng sơn nhanh ô tô chỉ tập trung vào sơn dặm và Smart Repair, G0407-10424-0 được trang bị đầy đủ hệ thống sấy hồng ngoại, lọc trần, lọc sàn, sàn Grating âm nền và bộ điều khiển nhiệt độ – thời gian. Đây là cấu hình phù hợp hơn cho garage muốn xây dựng một line sơn – sấy khép kín và xử lý nhiều loại công việc từ sơn cục bộ đến các hạng mục lớn hơn.

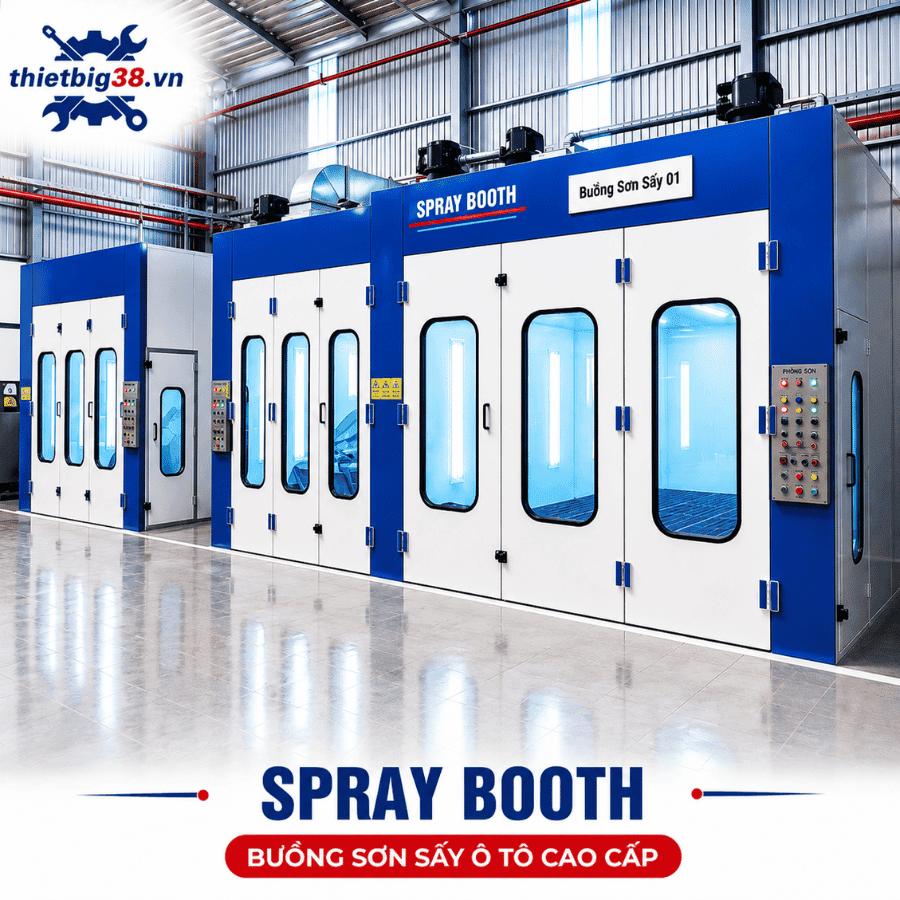

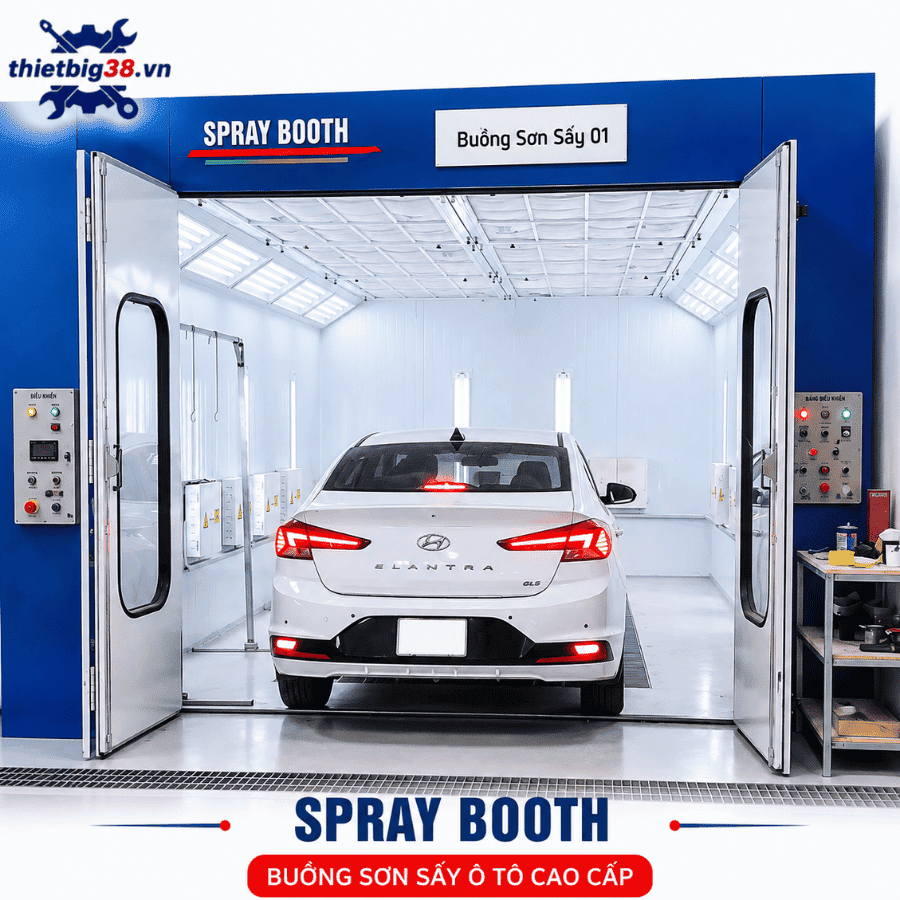

Hình ảnh 1 : Phòng sơn sấy ô tô 1 quạt 4KW hồng ngoại G0407-10424-0

Thông số kỹ thuật Phòng sơn sấy ô tô 1 quạt 4KW hồng ngoại G0407-10424-0

Lưu ý: thông số lưu lượng của vật liệu lọc F5/EU5 và PA-50 là thông số danh định của vật liệu lọc theo cấu hình cung cấp, không nên hiểu là lưu lượng tổng của toàn bộ phòng.

1. Khoang sơn kích thước 6.900 × 3.900 × 2.600 mm

Không gian bên trong phòng được thiết kế đủ rộng để kỹ thuật viên thao tác xung quanh nhiều dòng ô tô phổ biến.

Kích thước này cho phép bố trí:

• Xe ở vị trí trung tâm.
• Khoảng thao tác bên hông.
• Hệ thống đèn sườn.
• Hộp sấy hồng ngoại.
• Luồng khí từ khu vực cấp xuống sàn hút.

Tuy nhiên khi tính diện tích nhà xưởng, không nên chỉ lấy kích thước lọt lòng.

Garage còn phải dự trù diện tích cho quạt, đường ống xả, tủ điều khiển, khoảng bảo trì, khu vực xe tiếp cận và phần hố móng âm sàn.

2. Vách Panel EPS dày 50mm

Phòng sử dụng Panel EPS dày 50 mm.

Cấu tạo theo thông số cung cấp gồm hai lớp tôn mạ màu dày khoảng 0,35 mm, ở giữa là lõi EPS giúp hạn chế truyền nhiệt và hỗ trợ cách âm.

Các panel được liên kết với hệ ray U53 mm bằng hợp kim nhôm định hình.

Ưu điểm thực tế của kết cấu dạng panel là:

• Thi công nhanh.
• Bề mặt bên trong dễ vệ sinh.
• Giảm thất thoát nhiệt so với vách tôn đơn.
• Có thể thay thế từng khu vực khi cần.
• Giúp tạo khoang làm việc tương đối kín.

Về claim “chống cháy lan”, khi sử dụng trong hồ sơ kỹ thuật hoặc nghiệm thu PCCC nên đối chiếu chứng chỉ chống cháy của đúng loại Panel EPS thực tế được giao, không nên chỉ dựa trên tên vật liệu.

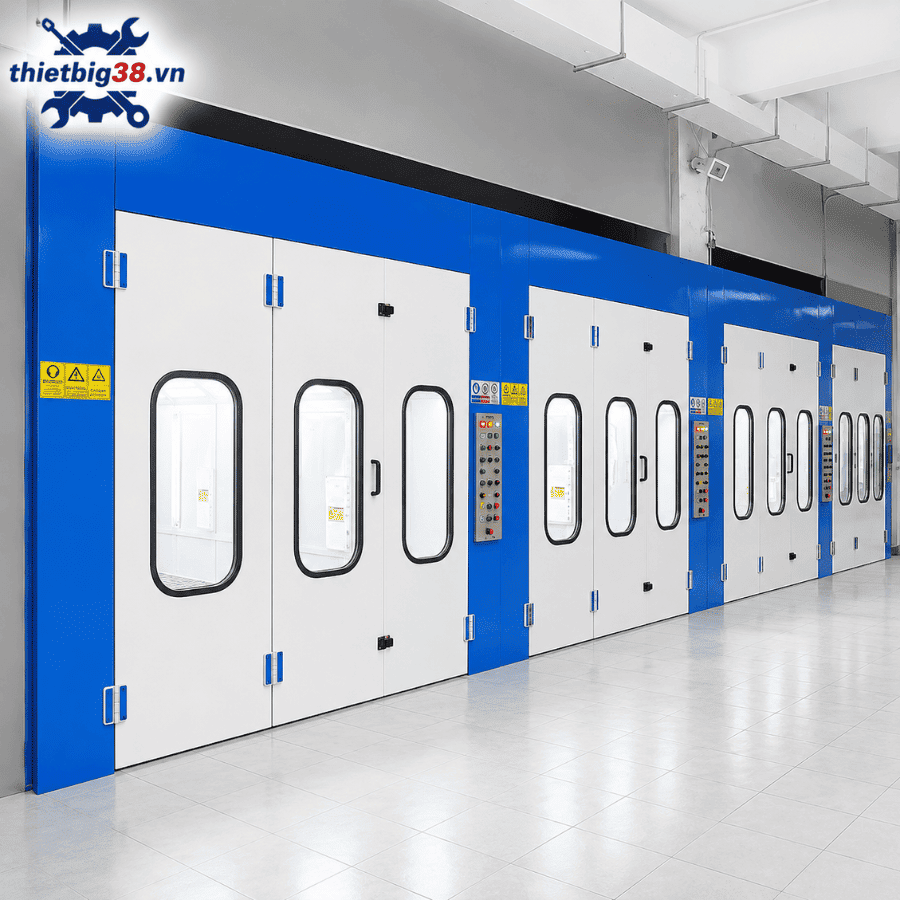

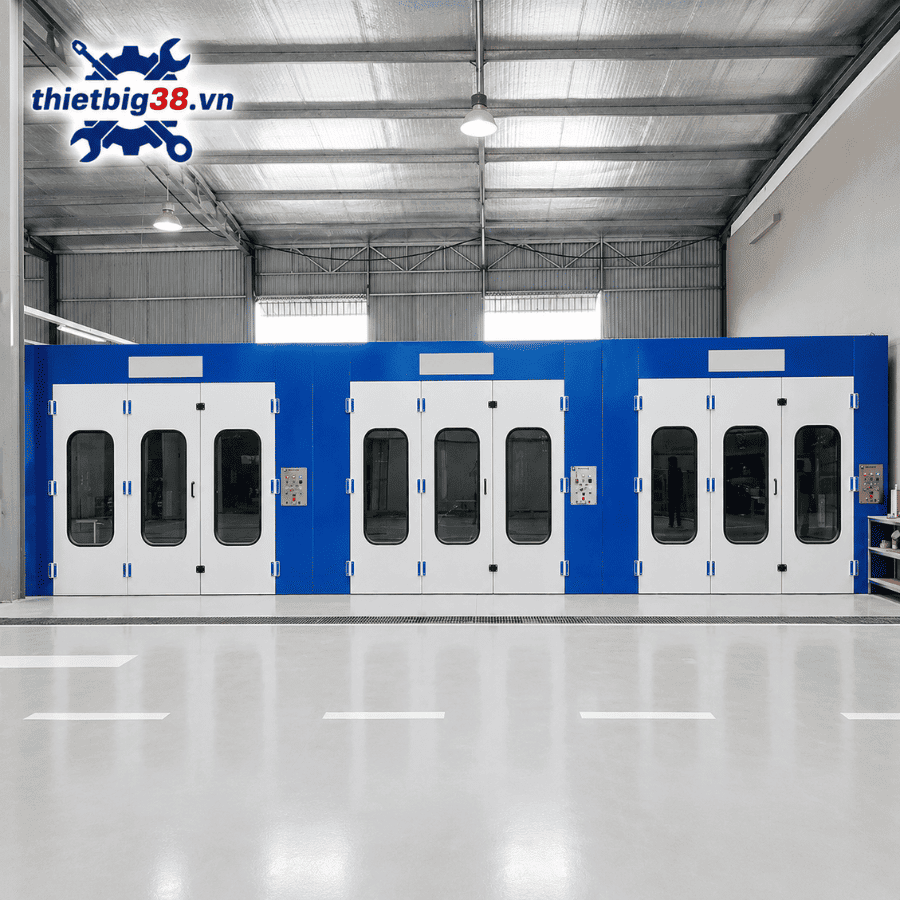

3. Hệ thống cửa chính 3 cánh

Cửa chính có kích thước khoảng:

3.000 × 2.600 mm

và được thiết kế dạng 03 cánh.

Theo cấu hình cung cấp, hệ thống sử dụng 9 bản lề nhôm đúc, khóa công nghiệp, gioăng kín và 3 ô kính hai lớp để quan sát bên trong.

Độ kín của cửa ảnh hưởng trực tiếp đến:

• Luồng khí trong phòng.
• Khả năng kiểm soát bụi.
• Hiệu quả giữ nhiệt khi sấy.
• Hiệu suất vận hành quạt.

Cửa phụ kích thước khoảng 650 × 1.850 mm, sử dụng panel Polyurethane ba lớp với PU tỷ trọng khoảng 40–45 kg/m³ theo cấu hình cung cấp.

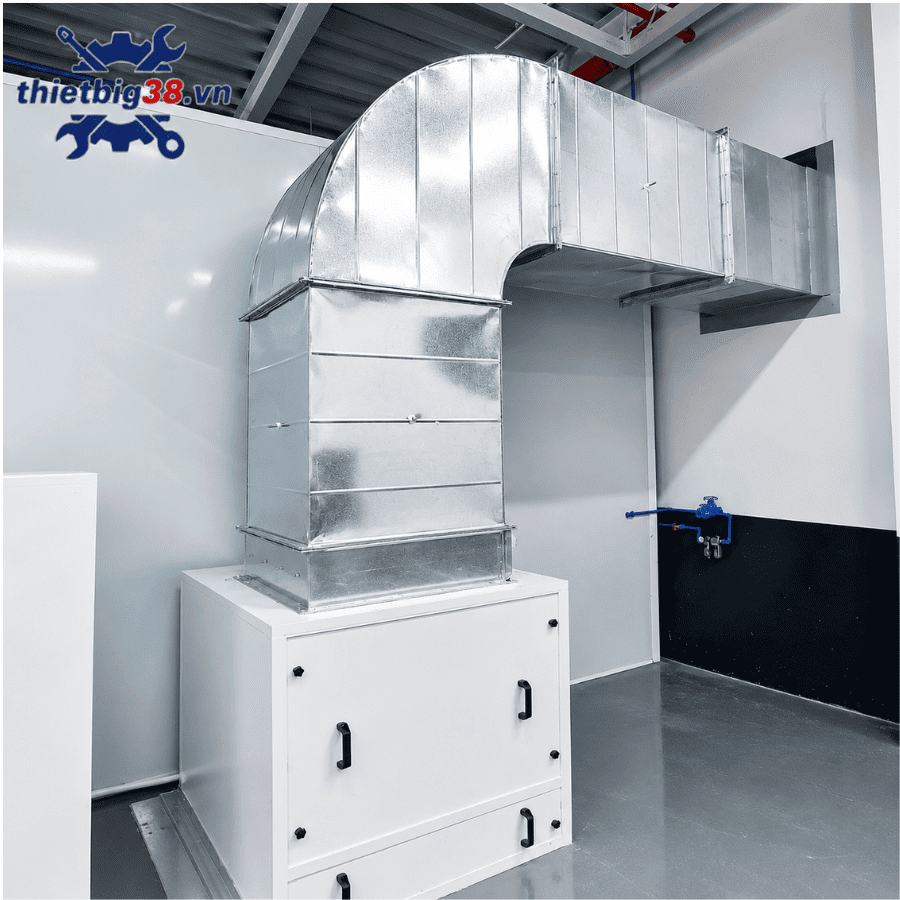

4. Quạt hút ly tâm 4KW lưu lượng 10.000–12.500 m³/h

Đây là một trong những bộ phận quan trọng nhất của phòng.

Quạt có:

Công suất: 4KW
Lưu lượng: 10.000–12.500 m³/h
Áp suất: khoảng 800 Pa
Tốc độ: 940 vòng/phút

Quạt ly tâm hai đầu vào dòng YDW được sử dụng để tạo luồng khí xuyên qua khoang, kéo overspray và bụi sơn về khu vực lọc dưới sàn.

Không nên đánh giá phòng sơn chỉ dựa trên công suất 4KW.

Hiệu quả thực tế còn phụ thuộc:

• Áp suất tĩnh.
• Diện tích lọc.
• Độ sạch của lọc.
• Chiều dài ống gió.
• Số co ống.
• Kích thước miệng hút.
• Lượng khí cấp vào.
• Độ kín của phòng.

Thietbig38.vn hiện cũng có riêng dòng quạt hút phòng sơn 4KW, phù hợp để internal link tại phần này.

Hình ảnh 2: Quạt hút phòng sơn ô tô 4KW G0407-10424-0

5. Hệ thống chiếu sáng >800 Lux

Tổng công suất chiếu sáng của phòng là:

1.000W

Trong đó:

Đèn trần: 10 cụm × 4 bóng × 20W = 800W
Đèn sườn: 10 cụm × 1 bóng × 20W = 200W

Tổng cộng:

50 bóng × 20W = 1.000W.

Cường độ sáng được thiết kế trên 800 Lux theo cấu hình cung cấp.

Ánh sáng tốt có vai trò rất lớn trong công việc đồng sơn vì giúp thợ:

• Quan sát màu.
• Kiểm tra độ phủ.
• Phát hiện bụi.
• Nhận biết chảy sơn.
• Kiểm tra hiệu ứng da cam.
• Xem vùng chuyển màu.
• Đánh giá bề mặt clearcoat.

Khi nghiệm thu thực tế nên đo Lux tại nhiều vị trí quanh xe thay vì chỉ dựa vào công suất bóng.

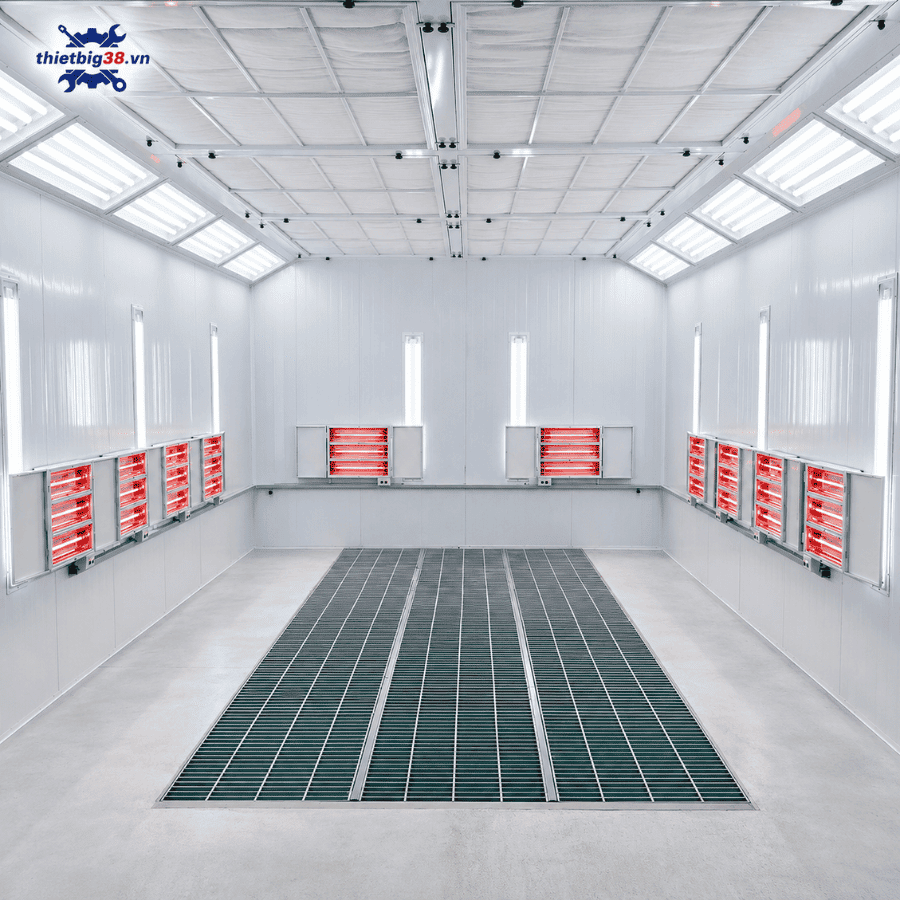

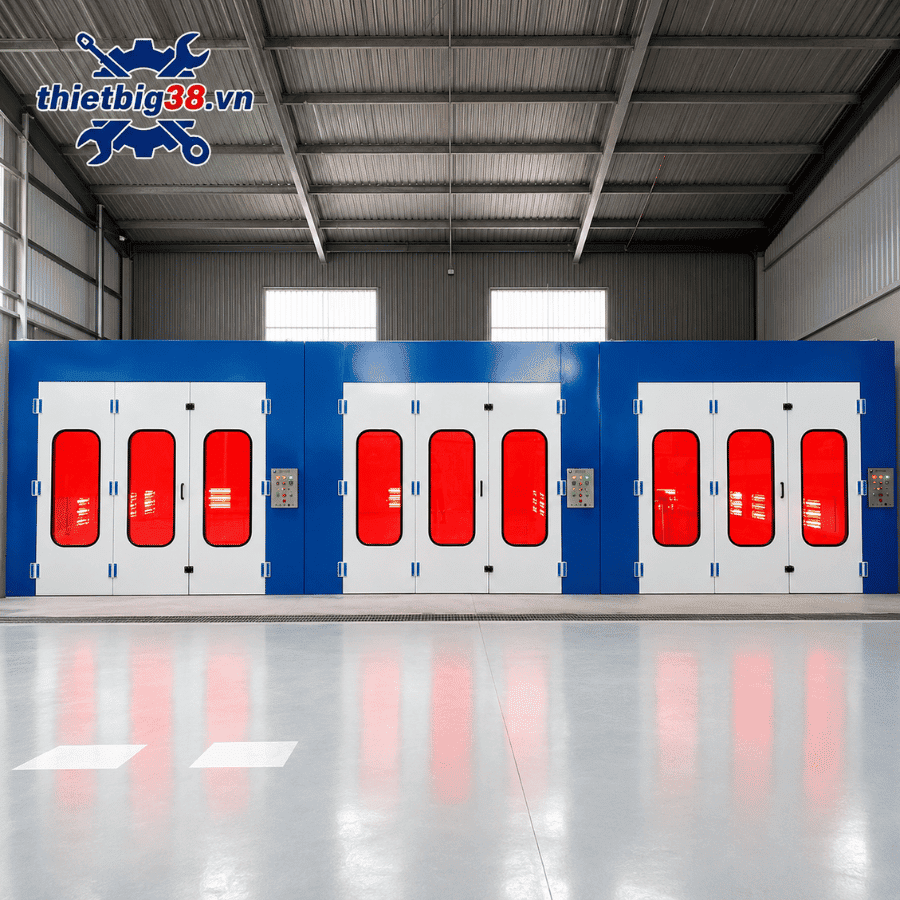

6. Hệ thống sấy hồng ngoại 24KW

G0407-10424-0 được trang bị:

8 hộp sấy × 3 bóng/hộp = 24 bóng

Mỗi bóng:

1.000W

Tổng công suất:

24KW.

Sấy hồng ngoại truyền năng lượng trực tiếp đến bề mặt và lớp vật liệu, giúp tăng tốc quá trình làm khô hoặc đóng rắn theo đặc tính của từng loại sơn.

Đây là khác biệt quan trọng giữa G0407-10424-0 và một phòng sơn nhanh ô tô thông thường chỉ có hệ thống hút.

Hồng ngoại phù hợp hỗ trợ các công đoạn:

• Sơn lót.
• Basecoat.
• Clearcoat.
• Sơn dặm.
• Sơn từng mảng thân vỏ.

Tuy nhiên không có một mức nhiệt hoặc thời gian sấy cố định phù hợp cho mọi hệ sơn. Kỹ thuật viên phải tuân theo TDS của primer, basecoat, clearcoat và chất đóng rắn đang sử dụng.

7. Lọc trần F5/EU5

Lọc trần được cấu hình theo cấp:

F5/EU5

Các thông số bạn cung cấp gồm:

• Định lượng khoảng 600G.
• Vận tốc khí khoảng 0,25 m/s.
• Lưu lượng danh định 900 m³/h.
• Khả năng giữ bụi khoảng 600 g/m².

Chức năng chính của lọc trần là hạn chế bụi trong dòng khí cấp xuống khu vực phun sơn.

Điều này đặc biệt quan trọng vì bụi lọt vào màng clearcoat có thể khiến xưởng phải tốn thêm công đánh bóng hoặc thậm chí sơn lại.

8. Lọc sàn PA-50 G2/EU2

Lọc sàn có cấu hình:

PA-50 – G2/EU2

Kích thước vật liệu:

0,8 × 20 m × 50 mm

Thông số danh định:

• Vận tốc khí: 2 m/s.
• Lưu lượng: 7.200 m³/h.
• Khả năng giữ bụi: 3.500 g/m².

Lọc sàn có nhiệm vụ thu giữ paint mist và overspray trước khi dòng khí đi vào hệ thống exhaust.

EPA lưu ý rằng khi lọc intake hoặc exhaust bị nghẹt, airflow có thể suy giảm, bụi và overspray có thể tái tuần hoàn trong booth, đồng thời quạt phải làm việc nặng hơn.

Lưu ý về VOC

Bông lọc phòng sơn không đồng nghĩa với xử lý hoàn toàn VOC hoặc hơi dung môi. EPA nêu rõ đa số exhaust filter không loại bỏ solvent vapor/VOC khỏi khí xả; chức năng chính là giữ hạt coating mist và overspray.

Đây là điểm nên viết rõ trên website để tăng độ tin cậy E-E-A-T.

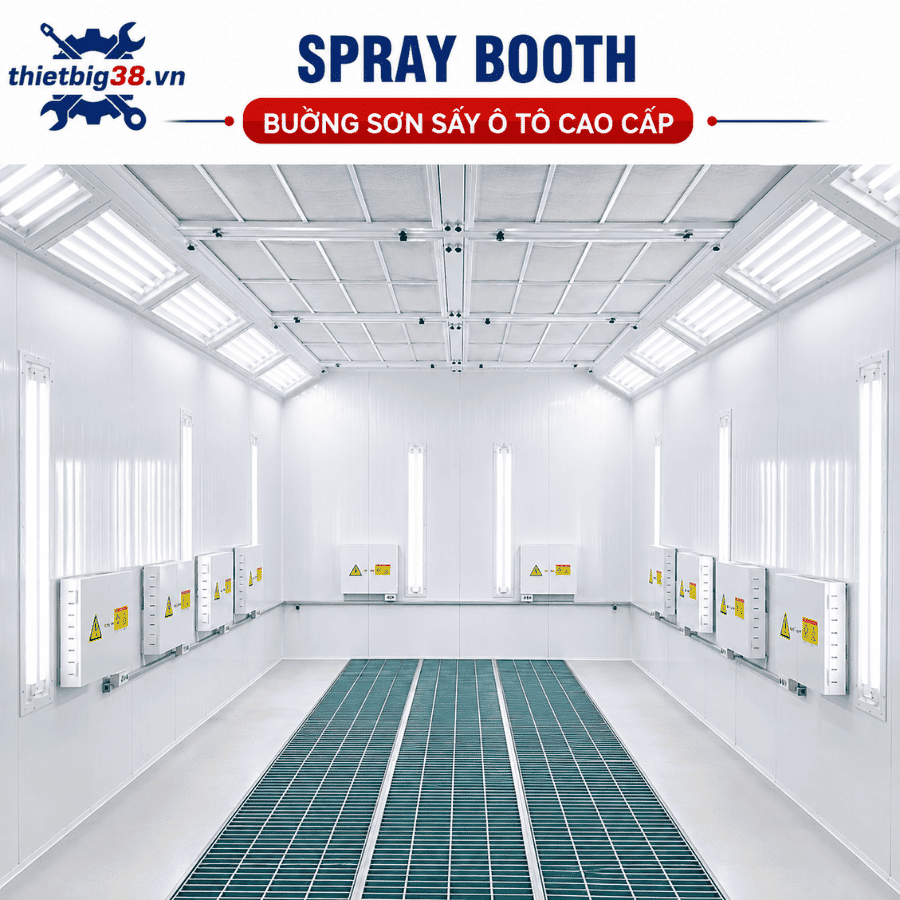

9. Thiết kế âm sàn có Grating

G0407-10424-0 là cấu hình lắp âm sàn có sàn Grating.

Luồng khí được hướng về phía sàn, đi qua Grating và lớp lọc trước khi vào hệ thống hút.

Ưu điểm của cấu hình hút xuống dưới là:

• Hỗ trợ đưa overspray khỏi vùng bề mặt xe.
• Giảm sương sơn lưu lại lâu trong khoang.
• Tạo vùng thao tác sạch hơn.
• Phù hợp line sơn – sấy chuyên nghiệp.

EPA cũng ghi nhận ở kiểu downdraft, exhaust filter thường được bố trí tại hoặc gần khu vực sàn.

Chi phí làm hố móng chưa bao gồm trong cấu hình bạn cung cấp.

Trước khi thi công cần có bản vẽ chính thức thể hiện:

• Kích thước hố.
• Chiều sâu.
• Kết cấu chịu lực.
• Vị trí Grating.
• Đường hút.
• Điểm đấu ống gió.
• Cao độ hoàn thiện.

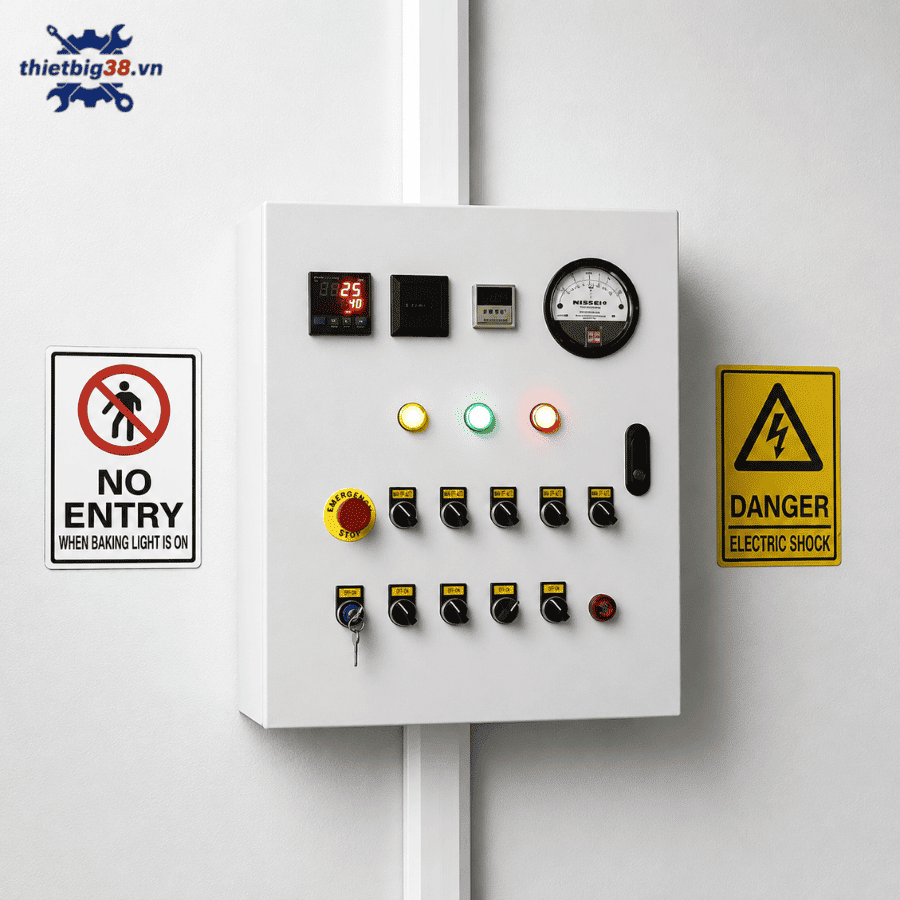

10. Tủ điều khiển CNC Inox tiếng Việt

Tủ điều khiển hỗ trợ:

• Bật/tắt quạt.
• Điều khiển chiếu sáng.
• Cài nhiệt độ sấy.
• Cài thời gian sấy.
• Chống mất pha.
• Chống đảo pha.
• Bảo vệ quá nhiệt.
• Dừng khẩn cấp.

Mặt điều khiển Inox CNC tiếng Việt giúp kỹ thuật viên dễ thao tác hơn trong quá trình làm việc.

Tại thời điểm nghiệm thu nên test từng chức năng bảo vệ thay vì chỉ chạy thử quạt và đèn.

Phòng sơn nhanh ô tô và G0407-10424-0 khác nhau thế nào?

Vì vậy, nếu garage chỉ thực hiện Smart Repair, một phòng sơn nhanh đơn giản hơn có thể tiết kiệm đầu tư.

Nếu xưởng cần thực hiện cả sơn và sấy, G0407-10424-0 phù hợp hơn.

Quy trình vận hành tham khảo

Bước 1: Kiểm tra lọc, Grating, quạt, đèn và tủ điện.

Bước 2: Đưa xe vào đúng vị trí và che chắn khu vực không sơn.

Bước 3: Khởi động quạt, kiểm tra airflow trước khi phun.

Bước 4: Thực hiện primer, basecoat và clearcoat theo quy trình vật liệu.

Bước 5: Duy trì thông gió trong giai đoạn flash-off.

Bước 6: Thiết lập thời gian và nhiệt độ sấy hồng ngoại theo TDS của sơn.

Bước 7: Kết thúc sấy, để bề mặt ổn định trước khi kiểm tra.

Bước 8: Đánh giá màu, độ bóng, bụi, da cam và khuyết tật.

Lựa chọn màu phòng sơn:

Câu hỏi thường gặp

G0407-10424-0 có kích thước bao nhiêu?

Kích thước bên trong khoảng 6.900 × 3.900 × 2.600 mm.

Quạt hút có công suất bao nhiêu?

Phòng sử dụng 01 quạt ly tâm 4KW, lưu lượng khoảng 10.000–12.500 m³/h.

Công suất sấy là bao nhiêu?

Hệ thống hồng ngoại có tổng công suất 24KW.

Tổng công suất phòng bao nhiêu?

Khoảng 29KW, gồm quạt 4KW, sấy 24KW và chiếu sáng 1KW.

Phòng có sàn Grating không?

Có. Đây là cấu hình âm sàn có Grating.

Phòng có dùng làm phòng sơn nhanh ô tô được không?

Có thể xử lý các công việc sơn nhanh và sơn dặm, nhưng cấu hình của G0407-10424-0 cao hơn một phòng sơn nhanh đơn giản vì có hệ thống sấy hồng ngoại 24KW và hút âm sàn.

Lọc F5/EU5 có tác dụng gì?

Lọc trần giúp hạn chế bụi trong khí cấp đi vào khu vực phun sơn.

Lọc PA-50 có loại bỏ hoàn toàn VOC không?

Không. Lọc exhaust chủ yếu giữ overspray và hạt sơn; phần lớn filter thông thường không xử lý hoàn toàn hơi dung môi/VOC.

Đơn vị cung cấp và lắp đặt

Phòng sơn sấy ô tô 1 quạt hút 4KW có sàn Grating G0407-10424-0 phù hợp cho garage muốn xây dựng khu vực đồng sơn chuyên nghiệp với hệ thống hút âm sàn, sấy hồng ngoại và điều khiển nhiệt độ – thời gian tích hợp.

Cấu hình gồm quạt 4KW, sấy 24KW, chiếu sáng 1KW, lọc F5/EU5, lọc sàn PA-50 và sàn Grating giúp xây dựng một line sơn – sấy đồng bộ hơn so với phòng sơn nhanh cơ bản.

Khách hàng nên cung cấp bản vẽ mặt bằng, chiều cao xưởng, loại xe, số xe/ngày, nguồn điện và vị trí đường ống xả để được tính toán phương án hố móng và lắp đặt phù hợp.
