Phòng sơn sấy ô tô đèn hồng ngoại âm sàn 2 quạt PSN 0002

Phòng sơn sấy ô tô PSN 0002 là hệ thống khoang sơn chuyên dụng dành cho garage, trung tâm đồng sơn và xưởng sửa chữa ô tô cần thực hiện đồng thời hai công đoạn: tạo môi trường phun sơn có kiểm soát và hỗ trợ sấy lớp phủ sau khi hoàn thiện.

Khác với phòng sơn nhanh ô tô chủ yếu phục vụ sơn dặm, Smart Repair hoặc các hạng mục cục bộ, PSN 0002 được thiết kế với hệ thống sấy hồng ngoại công suất 30 kW, hai quạt hút ly tâm 4 kW/quạt và hệ thống hút âm sàn. Cấu hình này phù hợp hơn cho các garage muốn xây dựng một line sơn – sấy hoàn chỉnh.

Kích thước bên trong phòng khoảng 6.900 × 3.900 × 2.600 mm, đáp ứng không gian làm việc cho nhiều dòng sedan, SUV, crossover và pickup phổ biến. Hệ thống chiếu sáng có tổng công suất khoảng 1,2 kW, phục vụ việc quan sát màu sắc và bề mặt trong quá trình thi công.

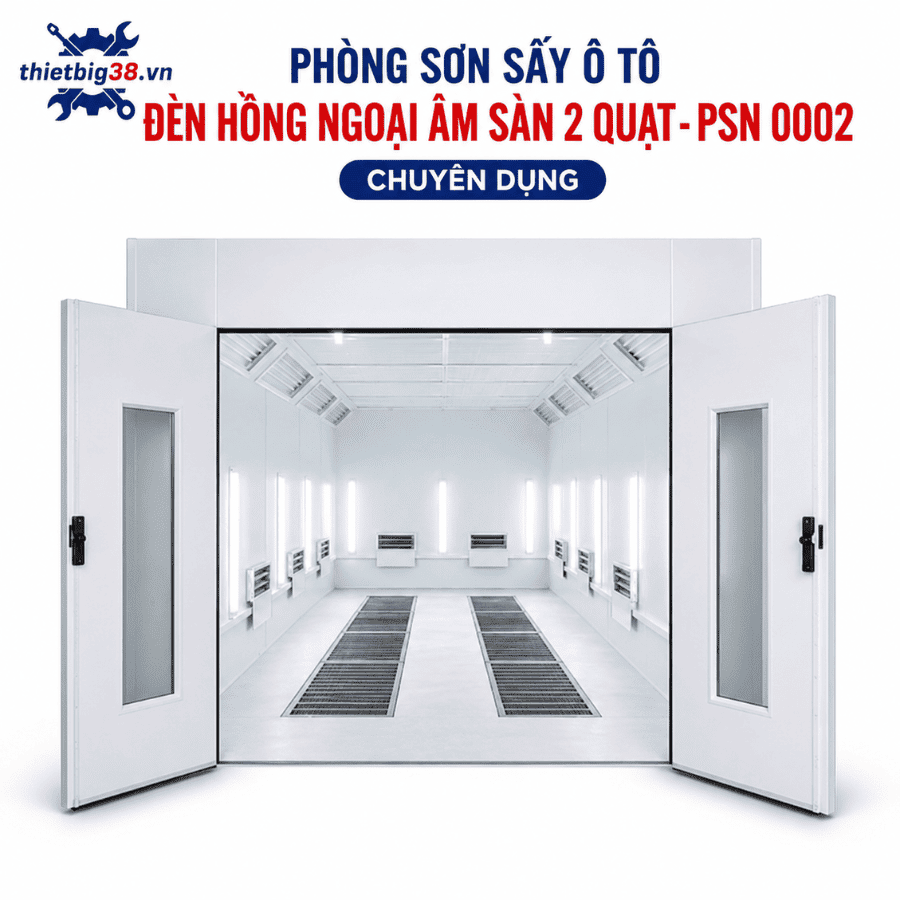

Hình ảnh 1: Phòng sơn sấy ô tô đèn hồng ngoại âm sàn 2 quạt PSN 0002

Thông số kỹ thuật phòng sơn PSN 0002

Phòng sơn nhanh ô tô và phòng sơn sấy PSN 0002 khác nhau thế nào?

Đây là câu hỏi rất quan trọng khi lựa chọn thiết bị cho garage.

Phòng sơn nhanh ô tô phù hợp nhất cho:

• Sơn dặm.
• Sơn cản.
• Sơn tai xe.
• Sơn một cánh cửa.
• Xử lý xước cục bộ.
• Smart Repair.
• Chuẩn bị bề mặt.

Trong khi đó, phòng sơn sấy PSN 0002 được đầu tư đầy đủ hơn để thực hiện cả quá trình sơn và sấy.

So sánh nhanh

Do đó, với một garage có lưu lượng xe lớn, cách bố trí hiệu quả có thể là:

Phòng sơn nhanh → xử lý ca nhỏ

PSN 0002 → sơn và sấy những ca cần quy trình đầy đủ

Cách phân luồng này giúp tránh việc một ca sơn cản nhỏ chiếm dụng phòng sơn sấy công suất lớn.

1. Hai quạt hút 4 kW – tổng công suất 8 kW

PSN 0002 sử dụng hai quạt hút ly tâm, mỗi quạt công suất 4 kW.

Tổng công suất motor quạt là:

2 × 4 kW = 8 kW.

Hai quạt đóng vai trò tạo dòng khí trong khoang và đưa sương sơn, bụi sơn cũng như không khí trong vùng phun về hệ thống lọc và đường xả.

Tuy nhiên khi đánh giá chất lượng phòng sơn, không nên chỉ nhìn vào số kW.

Hiệu suất thực tế còn phụ thuộc:

• Lưu lượng gió.
• Áp suất tĩnh của quạt.
• Kích thước đường ống.
• Diện tích lọc.
• Tình trạng lọc.
• Kết cấu sàn hút.
• Lượng khí cấp bù.
• Số lượng co/cút của duct.

Do đó khi thi công cần có bản vẽ airflow và duct phù hợp với mặt bằng thực tế.

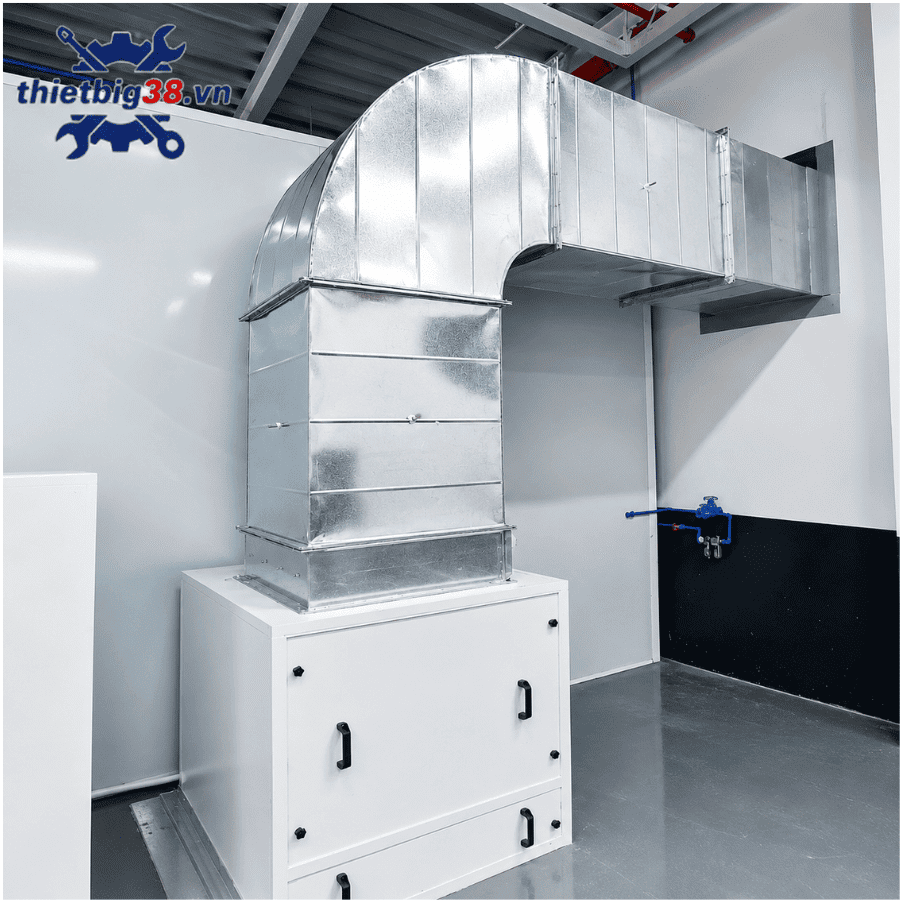

Hình ảnh 2 : Hai quạt hút 4kW phòng sơn sấy ô tô PSN 0002

2. Thiết kế âm sàn 2 dãy hút

PSN 0002 được cấu hình âm sàn với 2 dãy sàn hở.

Nguyên lý này đưa luồng khí từ phía trên/khoang làm việc xuống khu vực thấp, sau đó đi qua hệ thống lọc trước khi được hút ra ngoài.

Ưu điểm của thiết kế downdraft hoặc gần downdraft là giúp dòng khí đưa overspray ra xa khu vực bề mặt xe thay vì để sương sơn lưu lại lâu trong khoang.

Nguồn EPA cũng mô tả các phòng sơn downdraft thường bố trí exhaust filter ở hoặc gần khu vực sàn.

Lợi ích của hút âm sàn

• Hỗ trợ thu gom overspray.
• Giảm tình trạng sương sơn lơ lửng.
• Tạo luồng khí đi qua vùng làm việc.
• Hạn chế bụi sơn quay lại bề mặt.
• Tăng tính chuyên nghiệp của line đồng sơn.

Tuy nhiên tôi không dùng cụm “khử bụi tuyệt đối” như bài nguồn, bởi không hệ thống lọc thực tế nào nên được quảng cáo theo cách tuyệt đối như vậy.

3. Hệ thống sấy hồng ngoại 30 kW

Điểm nổi bật nhất của PSN 0002 là hệ thống sấy hồng ngoại tổng công suất 30 kW.

Hồng ngoại truyền năng lượng bức xạ tới bề mặt xe và lớp vật liệu, giúp tăng nhiệt độ vùng cần sấy.

Điều này có thể hỗ trợ:

• Rút ngắn thời gian flash-off/sấy tùy hệ sơn.
• Làm nóng trực tiếp khu vực bề mặt.
• Hạn chế phụ thuộc hoàn toàn vào gia nhiệt một khối lượng không khí lớn.
• Tăng tốc vòng quay xe trong xưởng.

Tuy nhiên thời gian và nhiệt độ sấy phải tuân theo yêu cầu của hãng sơn, primer, basecoat và clearcoat thực tế.

Không nên áp một nhiệt độ duy nhất cho mọi hệ sơn.

EPA ghi nhận việc curing lớp phủ có thể được tăng tốc bằng khí nóng trong booth hoặc nguồn nhiệt cục bộ, và nhiệt độ phòng sấy truyền thống thường nằm khoảng 49–60°C trong các quy trình tham khảo.

Không nên quảng cáo rằng hồng ngoại “chống nổ sơn 100%”

Hiện tượng rộp, pinhole hoặc solvent pop còn liên quan tới:

• Chiều dày lớp sơn.
• Flash time.
• Tỷ lệ pha dung môi.
• Nhiệt độ.
• Độ ẩm.
• Khoảng cách sấy.
• Tốc độ tăng nhiệt.

4. Tổng công suất khoảng 39,2 kW

Theo cấu hình nguồn:

• Quạt: 8 kW
• Sấy: 30 kW
• Chiếu sáng: 1,2 kW

Tổng:

39,2 kW.

Đây là thông số rất quan trọng khi chuẩn bị hạ tầng.

Trước khi lắp đặt cần kiểm tra:

• Công suất điện nhà xưởng.
• Dây nguồn.
• MCCB/CB.
• Tủ điện.
• Tiết diện dây.
• Tiếp địa.
• Bảo vệ mất pha.
• Bảo vệ quá tải.
• E-stop.

Không nên đặt phòng vào xưởng rồi mới kiểm tra xem nguồn điện có đủ tải hay không.

5. Kích thước trong 6.900 × 3.900 × 2.600 mm

Kích thước lọt lòng được công bố:

6.900 × 3.900 × 2.600 mm.

Khoảng không gian này phù hợp với nhiều loại:

• Sedan.
• Crossover.
• SUV.
• MPV.
• Pickup.

Tuy nhiên khi tính diện tích nhà xưởng, cần cộng thêm diện tích:

• Quạt.
• Duct.
• Tủ điện.
• Khoảng bảo trì.
• Khu vực cửa xe vào.
• Khoảng thao tác quanh phòng.

Do vậy mặt bằng thực tế phải lớn hơn kích thước lọt lòng.

6. Hệ thống chiếu sáng 1,2 kW

PSN 0002 có tổng công suất chiếu sáng khoảng 1.200 W.

Ánh sáng trong phòng sơn có ảnh hưởng trực tiếp đến khả năng:

• Kiểm tra màu.
• Phát hiện vùng phủ chưa đều.
• Nhận biết bụi trên bề mặt.
• Quan sát da cam.
• Kiểm tra chảy sơn.
• Theo dõi lớp clearcoat.

Khi nghiệm thu, ngoài watt nên kiểm tra thêm:

• Lux tại vị trí xe.
• Độ đồng đều ánh sáng.
• CRI của đèn.
• Màu ánh sáng.
• Góc lắp đặt.

7. Hệ thống lọc bụi sơn cần được bảo trì đúng cách

Đây là hạng mục rất dễ bị bỏ qua sau khi phòng đi vào vận hành.

EPA lưu ý rằng khi lọc cấp hoặc lọc exhaust bị tắc, airflow có thể giảm. Bụi và overspray có thể tuần hoàn lại trong booth, ảnh hưởng chất lượng bề mặt; đồng thời quạt phải làm việc nặng hơn.

Garage nên xây dựng lịch kiểm tra:

• Lọc cấp khí.
• Lọc trần.
• Lọc sàn.
• Paint arrestor.
• Đường gió.
• Cánh quạt.

Không nên đợi đến khi phòng hút yếu rõ rệt mới thay lọc.

Lọc phòng sơn có xử lý hoàn toàn VOC không?

Không.

EPA nêu rõ phần lớn filter phòng sơn không loại bỏ hơi dung môi hoặc VOC khỏi khí exhaust. Bộ lọc chủ yếu giữ các hạt overspray.

Do đó website nên tránh câu:

“Hệ thống lọc loại bỏ hoàn toàn mùi sơn và khí độc.”

Thay vào đó nên viết:

“Hệ thống lọc hỗ trợ giữ bụi và overspray; việc kiểm soát hơi dung môi/VOC phụ thuộc hệ thống thông gió, vật liệu sơn, đường xả và giải pháp xử lý khí phù hợp.”

Quy trình vận hành PSN 0002 tham khảo

Bước 1: Kiểm tra phòng

Kiểm tra sàn, lọc, quạt, đèn, hệ thống điện và tủ điều khiển.

Bước 2: Chuẩn bị xe

Hoàn thành sửa chữa thân vỏ, matit, primer và chà nhám.

Bước 3: Vệ sinh

Loại bỏ bụi trên xe và trong phòng.

Bước 4: Che chắn

Masking các vùng không cần phun.

Bước 5: Khởi động thông gió

Xác nhận airflow ổn định.

Bước 6: Phun sơn

Thực hiện theo quy trình primer/basecoat/clearcoat của hệ sơn.

Bước 7: Flash-off

Tuân thủ thời gian chờ của nhà sản xuất vật liệu.

Bước 8: Sấy hồng ngoại

Thiết lập thời gian và quy trình nhiệt phù hợp.

Bước 9: Làm nguội

Không đưa xe ra ngay nếu vật liệu hoặc bề mặt chưa đạt trạng thái phù hợp.

Bước 10: Kiểm tra

Đánh giá màu, độ bóng, bụi, da cam và lỗi bề mặt.

Những garage nào nên đầu tư PSN 0002?

Sản phẩm phù hợp với:

• Garage đồng sơn chuyên nghiệp.
• Đại lý ô tô.
• Trung tâm sửa chữa thân vỏ.
• Xưởng xe tai nạn.
• Trung tâm chăm sóc xe có dịch vụ đồng sơn.
• Nhà máy hoặc bộ phận hoàn thiện xe.
• Garage muốn nâng từ phòng sơn nhanh lên line sơn – sấy.

Nếu xưởng chỉ thực hiện một vài ca sơn dặm mỗi tuần, một phòng sơn nhanh ô tô cấu hình nhỏ hơn có thể kinh tế hơn.

Ngược lại, nếu garage thường xuyên sơn nhiều chi tiết hoặc toàn xe và cần tăng vòng quay, PSN 0002 có lợi thế nhờ tích hợp hệ thống sấy.

Yêu cầu mặt bằng và hạ tầng trước khi lắp đặt

PSN 0002 là thiết kế âm sàn, vì vậy không nên đặt hàng rồi mới đào móng.

Cần có:

1. Bản vẽ bố trí tổng thể.
2. Bản vẽ hố móng.
3. Cao độ nền.
4. Vị trí 2 dãy sàn hút.
5. Vị trí quạt.
6. Đường ống exhaust.
7. Nguồn điện đủ tải.
8. Tiếp địa.
9. Vị trí tủ điều khiển.
10. Phương án PCCC và môi trường.

OSHA cũng nhấn mạnh phòng phun sơn cần duy trì airflow phù hợp, lọc cần được thay khi bẩn và thiết kế phải kiểm soát nguy cơ cháy/nổ của hoạt động spray finishing.

Các tài liệu OSHA/EPA chỉ dùng làm nguồn kỹ thuật tham khảo quốc tế, không phải chứng nhận PSN 0002 đáp ứng quy định pháp luật Việt Nam.

Câu hỏi thường gặp về PSN 0002

PSN 0002 có kích thước bao nhiêu?

Kích thước trong khoảng 6.900 × 3.900 × 2.600 mm.

Phòng sử dụng bao nhiêu quạt?

PSN 0002 sử dụng 02 quạt hút ly tâm.

Công suất quạt là bao nhiêu?

Mỗi quạt công suất 4 kW, tổng công suất quạt là 8 kW.

Công suất sấy hồng ngoại bao nhiêu?

Hệ thống sấy có tổng công suất khoảng 30 kW.

Tổng công suất phòng bao nhiêu?

Theo cấu hình nguồn, tổng công suất tối đa khoảng 39,2 kW.

PSN 0002 có phải phòng sơn nhanh ô tô không?

PSN 0002 là phòng sơn sấy hoàn chỉnh. Nó vẫn có thể xử lý công việc sơn nhanh, nhưng khác với phòng sơn nhanh chuyên Smart Repair ở chỗ có hệ thống sấy hồng ngoại 30 kW và cấu hình âm sàn.

Phòng sử dụng loại sàn nào?

Sản phẩm được mô tả theo cấu hình âm sàn 2 dãy sàn hở.

Sấy hồng ngoại có làm sơn khô ngay lập tức không?

Không. Thời gian khô phụ thuộc loại vật liệu, chiều dày màng, flash time, nhiệt độ và quy trình của nhà sản xuất sơn.

Lọc sàn có xử lý hết mùi sơn không?

Không. Lọc chủ yếu giữ overspray; VOC và hơi dung môi cần được quản lý bằng hệ thống thông gió và giải pháp xử lý phù hợp.

Đơn vị cung cấp và lắp đặt phòng sơn sấy ô tô

Phòng sơn sấy ô tô đèn hồng ngoại âm sàn 2 quạt PSN 0002 là giải pháp phù hợp cho các garage muốn nâng cấp từ khu vực phòng sơn nhanh ô tô lên hệ thống sơn – sấy có năng suất và khả năng kiểm soát quy trình tốt hơn.

Với kích thước 6.900 × 3.900 × 2.600 mm, hai quạt hút 4 kW, hệ thống sấy hồng ngoại 30 kW và cấu hình âm sàn hai dãy, PSN 0002 cung cấp nền tảng để xây dựng line đồng sơn chuyên nghiệp.

Khách hàng nên cung cấp trước bản vẽ mặt bằng, chiều cao nhà xưởng, số lượng xe/ngày, loại sơn sử dụng, vị trí đường xả và nguồn điện để triển khai cấu hình phù hợp.
