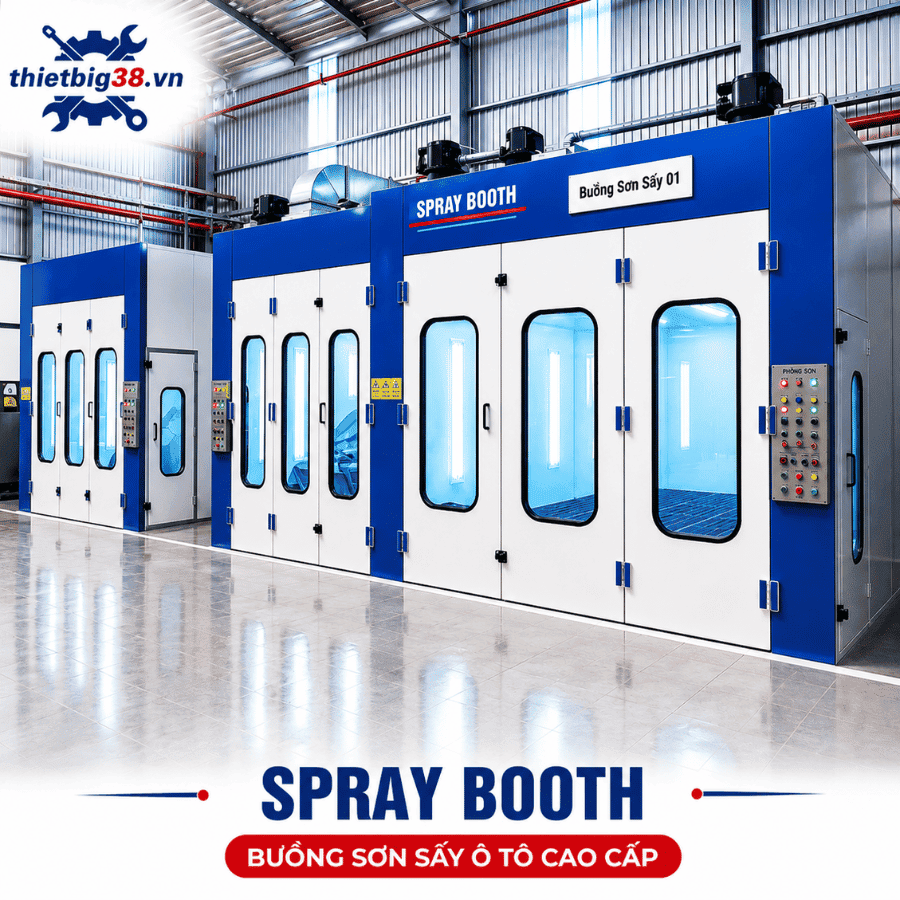

Phòng sơn sấy Hồng ngoại G0407-15.524-0 là gì?

Phòng sơn sấy Hồng ngoại G0407-15.524-0 là hệ thống khoang sơn chuyên dụng dành cho garage, trung tâm đồng sơn, đại lý và xưởng sửa chữa ô tô cần kết hợp quá trình phun sơn, lọc bụi, thông gió và sấy hoàn thiện trong cùng một khu vực làm việc.

Sản phẩm có kích thước trong khoảng 6.900 × 3.900 × 2.600 mm, sử dụng 01 quạt hút công suất 5,5 kW, lưu lượng khí danh định khoảng 13.000–14.500 m³/h, hệ thống sấy Hồng ngoại 24 kW và chiếu sáng 1,2 kW. Tổng công suất danh định của toàn hệ thống khoảng 30,7 kW.

So với một khoang sơn nhanh chỉ phục vụ sơn dặm, G0407-15.524-0 được cấu hình đầy đủ hơn với sàn Grating âm nền, lọc trần F5/EU5, lọc sàn PA-50, 8 hộp sấy Hồng ngoại và hệ thống điều khiển nhiệt độ – thời gian.

Đây là cấu hình phù hợp cho xưởng muốn xây dựng một line sơn – sấy ô tô chuyên nghiệp, đồng thời vẫn có thể xử lý các công việc sơn cục bộ, sơn dặm và Smart Repair khi cần.

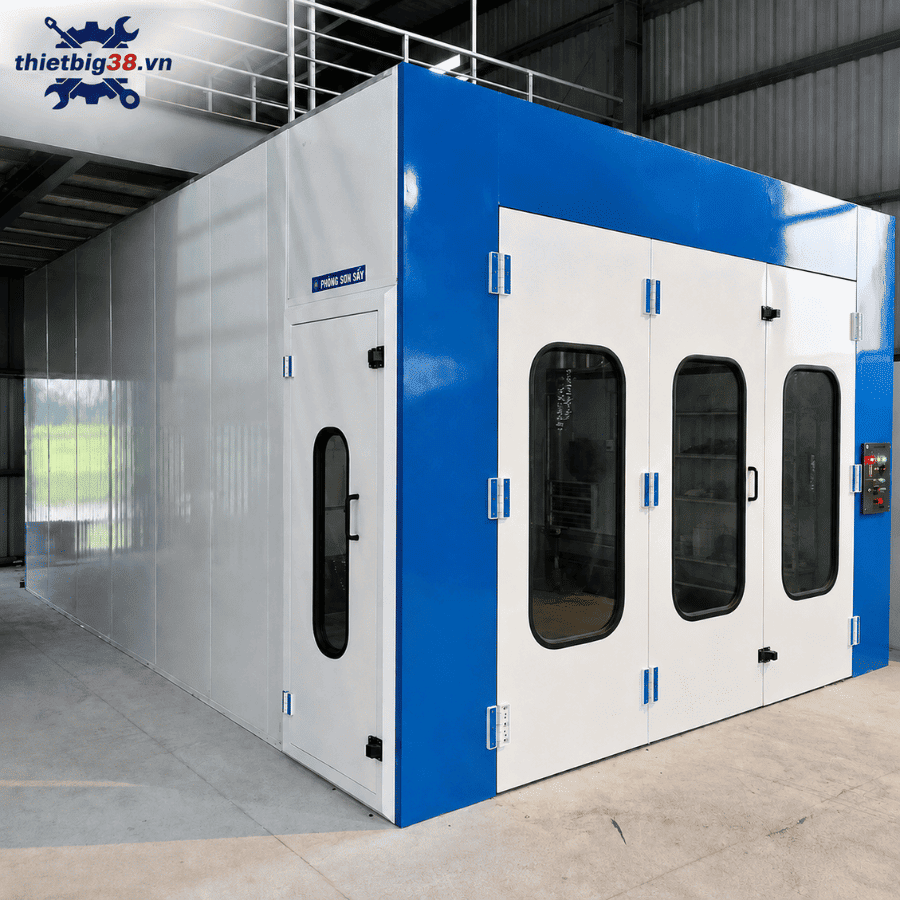

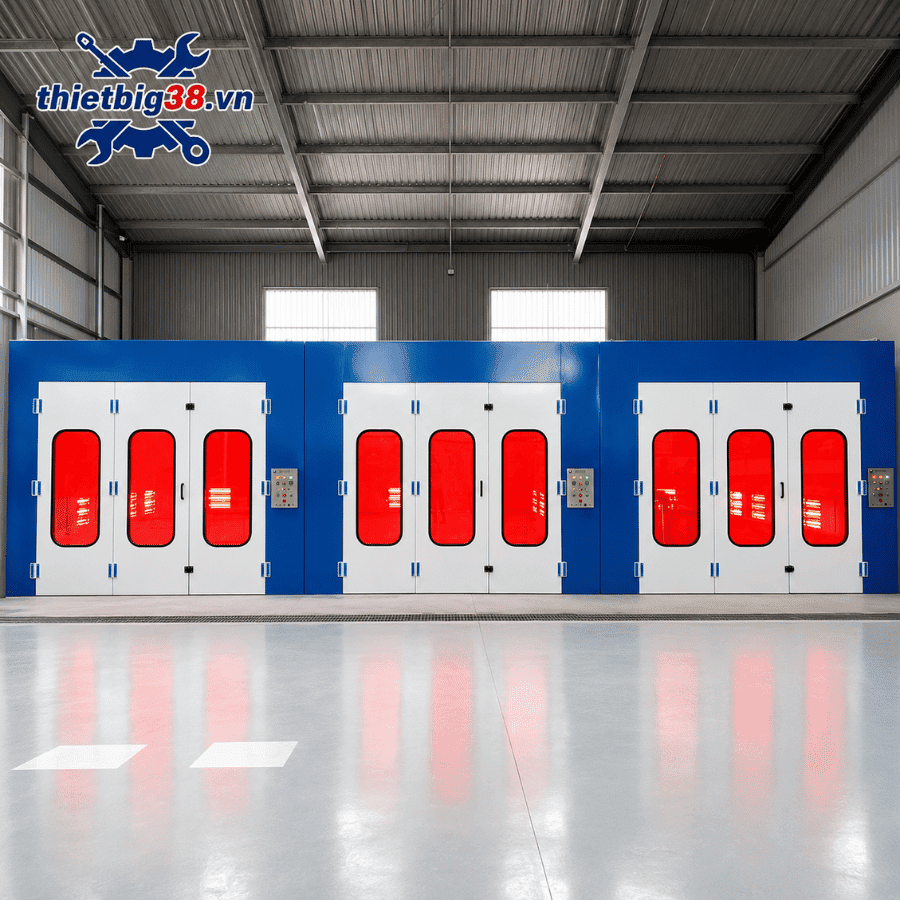

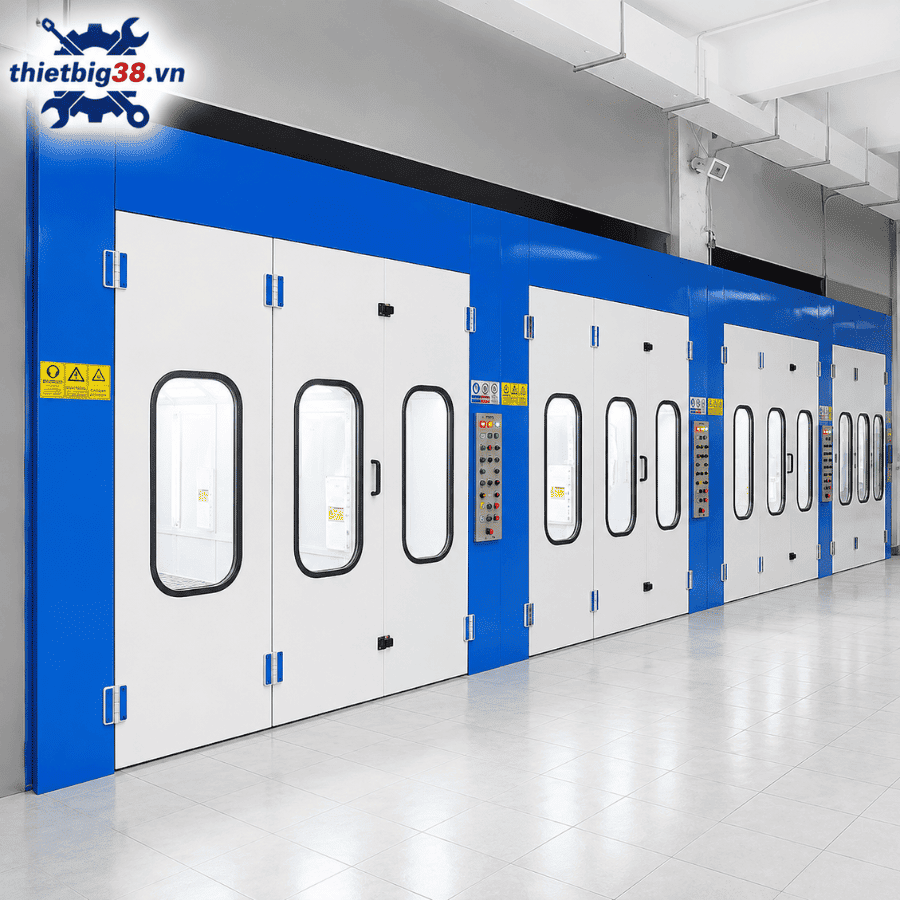

Hình ảnh 1: Phòng sơn sấy Hồng ngoại 1 quạt 5.5KW G0407-15.524-0

Thông số kỹ thuật phòng sơn sấy Hồng ngoại G0407-15.524-0

1. Kích thước khoang 6.900 × 3.900 × 2.600 mm

Không gian bên trong phòng đủ để bố trí nhiều dòng sedan, crossover, SUV, MPV và pickup phổ biến.

Kích thước khoang không chỉ cần đủ để đưa xe vào mà còn phải tạo khoảng thao tác cho thợ sơn ở hai bên thân xe, phía trước và phía sau.

Khi thiết kế mặt bằng cần cộng thêm khoảng dành cho quạt hút, tủ điều khiển, đường ống gió, không gian bảo trì và khu vực xe ra vào.

Do đây là phòng lắp âm sàn, diện tích và kết cấu hố móng cũng phải được tính trước khi thi công.

Không nên đào hố chỉ dựa trên kích thước khoang 6.900 × 3.900 mm mà cần có bản vẽ móng chính thức của đúng cấu hình G0407-15.524-0.

2. Vách Panel EPS dày 50 mm

Phòng sử dụng Panel EPS dày khoảng 50 mm.

Theo cấu hình cung cấp, panel gồm hai lớp tôn mạ màu hợp kim nhôm kẽm dày khoảng 0,35 mm, bên trong là lớp EPS hỗ trợ cách nhiệt và cách âm.

Các panel được lắp ghép trên ray U53 mm bằng hợp kim nhôm định hình.

Kết cấu dạng panel mang lại các lợi ích như thi công nhanh, bề mặt phẳng, dễ vệ sinh và hạn chế truyền nhiệt so với vách kim loại một lớp.

Lưu ý về khả năng chống cháy

Nếu sử dụng cụm từ “chống cháy lan” trong hồ sơ chào thầu, nghiệm thu hoặc tài liệu PCCC, nên có chứng chỉ thử nghiệm hoặc hồ sơ kỹ thuật của đúng loại Panel EPS thực tế.

Không nên mặc định tất cả Panel EPS đều có cùng cấp phản ứng với lửa.

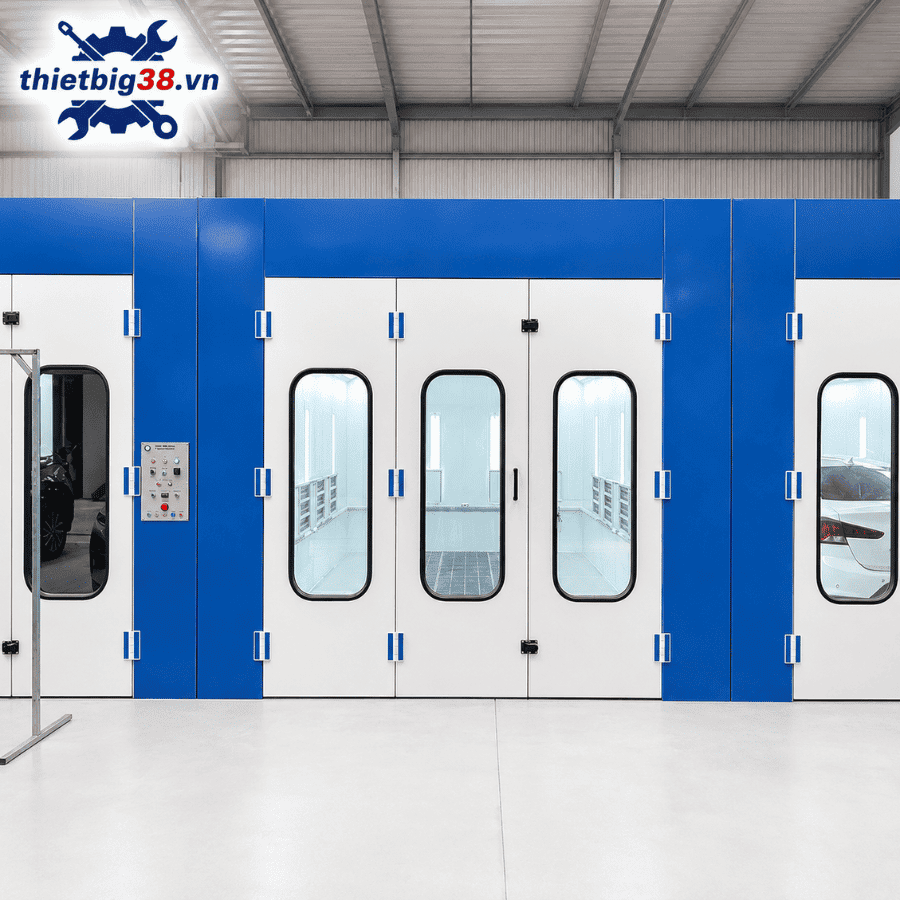

3. Cửa chính 3 cánh và cửa phụ riêng biệt

Cửa chính có kích thước khoảng 3.000 × 2.600 mm, gồm 3 cánh.

Theo cấu hình sản phẩm:

• 9 bản lề nhôm đúc cường độ cao.
• Khóa và chốt công nghiệp.
• Gioăng đệm kín.
• 3 ô kính hai lớp quan sát.

Cửa phụ có kích thước khoảng 650 × 1.850 mm, tích hợp ô quan sát và khóa áp suất.

Độ kín của hệ thống cửa ảnh hưởng trực tiếp đến dòng khí và hiệu quả giữ nhiệt khi chuyển sang chế độ sấy.

Cửa bị hở quá mức có thể làm luồng khí mất cân bằng và tăng thất thoát nhiệt.

4. Quạt hút 5.5KW lưu lượng 13.000–14.500 m³/h

Một trong những điểm nổi bật nhất của model này là quạt ly tâm công suất:

5,5 kW

với lưu lượng danh định:

13.000–14.500 m³/h

và áp suất khoảng:

800 Pa.

Tốc độ quay được cung cấp khoảng 940 vòng/phút, dòng điện khoảng 11A.

Quạt thuộc kiểu ly tâm hai đầu vào dòng YDW theo cấu hình sản phẩm.

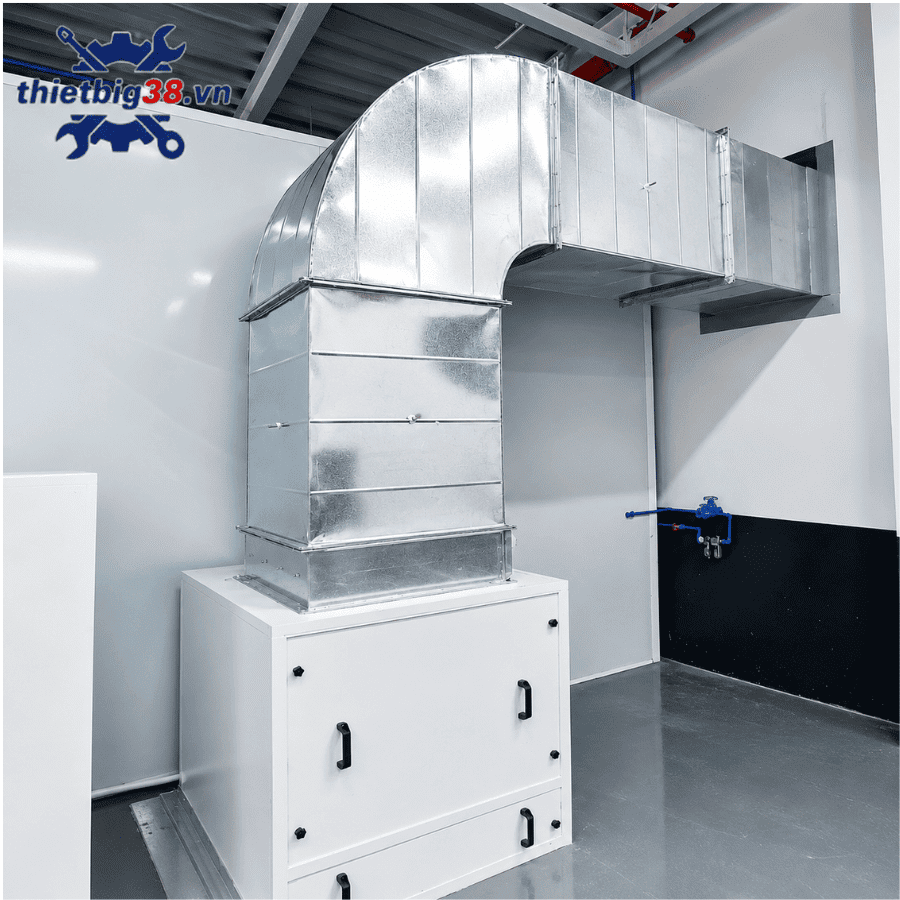

Hình ảnh 2: Quạt hút 5.5KW phòng sơn sấy Hồng ngoại G0407-15.524-0

Công suất 5.5KW mang lại lợi ích gì?

Quạt tạo dòng không khí đưa overspray, paint mist và không khí trong khu vực phun về hệ thống lọc phía sàn.

Tuy nhiên, hiệu quả thông gió không thể đánh giá chỉ bằng số 5,5 kW.

Cần xem đồng thời:

• Lưu lượng m³/h.
• Áp suất Pa.
• Diện tích lọc.
• Kích thước ống gió.
• Số lượng co.
• Lượng khí cấp bù.
• Độ sạch của filter.

OSHA lưu ý phòng phun sơn cần duy trì thông gió cơ khí trong quá trình phun và đủ thời gian sau khi phun để đưa hơi, sương và chất tồn dư về khu vực xả an toàn.

5. Hệ thống chiếu sáng 1.200W – trên 800 Lux

Hệ thống đèn gồm:

Đèn trần:
10 cụm × 4 bóng × 20W = 800W

Đèn sườn:
10 cụm × 2 bóng × 20W = 400W

Tổng cộng:

60 bóng × 20W = 1.200W

Cường độ sáng theo cấu hình cung cấp đạt trên 800 Lux.

Ánh sáng tốt giúp kỹ thuật viên quan sát rõ độ phủ, vết bụi, vùng chuyển màu, hiện tượng chảy sơn và hiệu ứng da cam.

Tuy nhiên để đánh giá độ chính xác màu, ngoài Lux còn nên kiểm tra:

• Chỉ số hoàn màu CRI.
• Nhiệt độ màu CCT.
• Độ đồng đều ánh sáng.
• Vị trí bố trí hộp đèn.

Vì vậy không nên chỉ dựa vào >800 Lux để kết luận hệ thống “chuẩn màu tuyệt đối”.

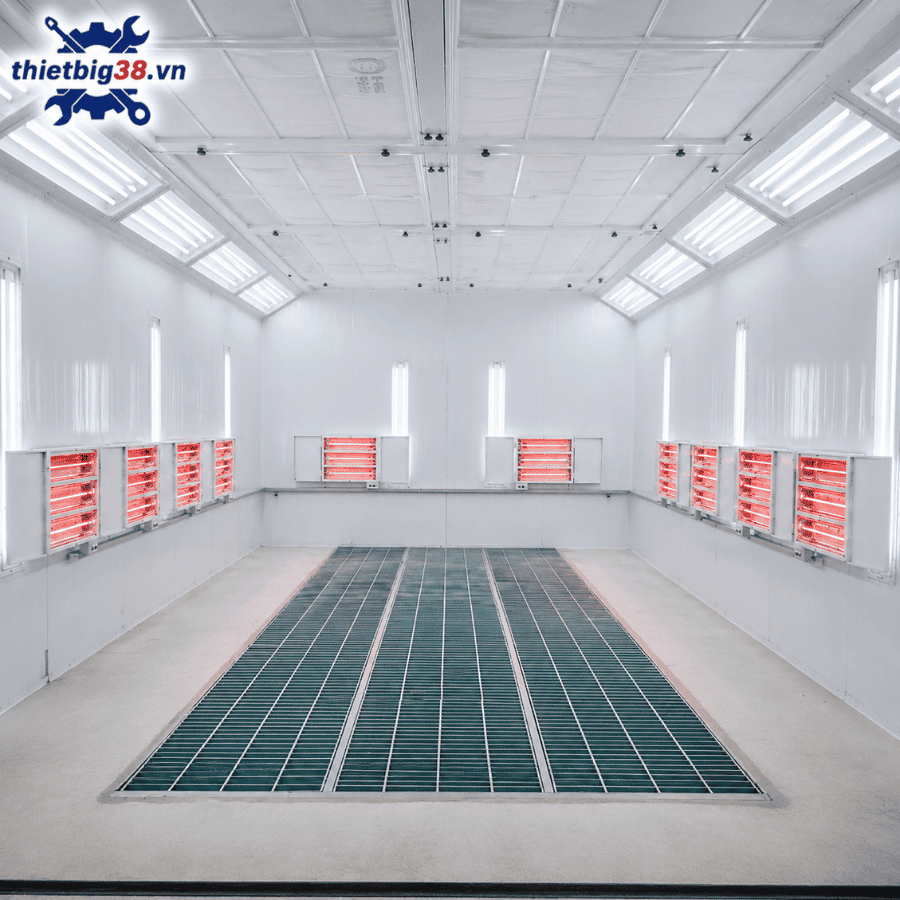

6. Hệ thống sấy Hồng ngoại 24KW

G0407-15.524-0 được trang bị:

8 hộp sấy × 3 bóng = 24 bóng Hồng ngoại

Mỗi bóng:

1.000W

Tổng công suất sấy:

24 kW

Hệ thống sấy Hồng ngoại truyền năng lượng đến bề mặt vật liệu, hỗ trợ tăng tốc quá trình khô hoặc đóng rắn của lớp phủ.

Đây là yếu tố tạo nên sự khác biệt giữa phòng sơn sấy Hồng ngoại và một khoang sơn nhanh không có hệ thống sấy tích hợp.

Ứng dụng gồm:

• Sấy primer.
• Hỗ trợ basecoat.
• Sấy clearcoat.
• Sơn dặm.
• Sơn cánh cửa, cản, tai xe.
• Sơn các khu vực thân vỏ.

Không nên cố định một nhiệt độ cho tất cả loại sơn

Thời gian và nhiệt độ phải dựa trên TDS của hệ vật liệu đang sử dụng.

Primer, basecoat, clearcoat và hardener của các hãng khác nhau có thể có quy trình flash-off và curing khác nhau.

7. Lọc trần F5/EU5

Lọc trần sử dụng cấp lọc F5/EU5 theo cấu hình cung cấp.

Thông số tham khảo:

• Định lượng khoảng 600 g/m².
• Vận tốc khí khoảng 0,25 m/s.
• Lưu lượng danh định khoảng 900 m³/h.
• Khả năng giữ bụi khoảng 600 g/m².

Vai trò của lớp lọc này là hạn chế bụi trong khí cấp đi vào khu vực bề mặt xe.

Một hạt bụi nhỏ rơi lên clearcoat khi còn ướt có thể khiến xưởng mất thêm thời gian đánh bóng hoặc xử lý lại.

8. Lọc sàn PA-50 G2/EU2

Hệ thống phía dưới Grating sử dụng lọc sàn PA-50.

Cấu hình:

Kích thước vật liệu: 0,8 × 20 m × 50 mm
Cấp lọc: G2/EU2
Vận tốc khí: khoảng 2 m/s
Lưu lượng danh định: 7.200 m³/h
Khả năng giữ bụi: khoảng 3.500 g/m²

Mục tiêu chính của lớp lọc phía exhaust là giữ lại paint mist và overspray.

EPA nhấn mạnh rằng lọc intake và exhaust ảnh hưởng trực tiếp đến dòng khí và chất lượng bề mặt; filter bị bít khiến airflow suy giảm, có thể làm bụi/overspray tuần hoàn trong booth và khiến quạt làm việc nặng hơn.

Lọc sàn không đồng nghĩa xử lý hết VOC

Đây là điểm rất quan trọng về E-E-A-T.

EPA lưu ý đa số filter phòng sơn không loại bỏ hơi dung môi/VOC khỏi khí thải.

Vì vậy không nên quảng cáo:

“Lọc PA-50 loại bỏ hoàn toàn mùi và VOC.”

Cách diễn đạt chính xác hơn là:

“Lọc PA-50 hỗ trợ thu giữ hạt sơn và overspray; việc kiểm soát VOC phụ thuộc vật liệu sơn, hệ thống thông gió, đường xả và giải pháp xử lý khí thải của công trình.”

9. Sàn Grating hở và hệ thống hút âm nền

G0407-15.524-0 được thiết kế theo cấu hình âm sàn có Grating hở.

Theo thông tin bạn cung cấp, phần sàn Grating chưa nằm trong cấu hình hoàn chỉnh; khách hàng có thể thực hiện khung bằng hộp 20 × 40 × 1,4 mm, bên dưới bố trí lưới đỡ filter.

Luồng không khí được kéo xuống phía dưới bề mặt xe, đi qua Grating và lớp lọc rồi tới cụm exhaust.

Cách bố trí này giúp:

• Đưa overspray khỏi vùng thao tác.
• Hạn chế sương sơn lưu lại quanh thân xe.
• Tạo hướng luồng khí rõ hơn.
• Hỗ trợ môi trường phun ổn định.

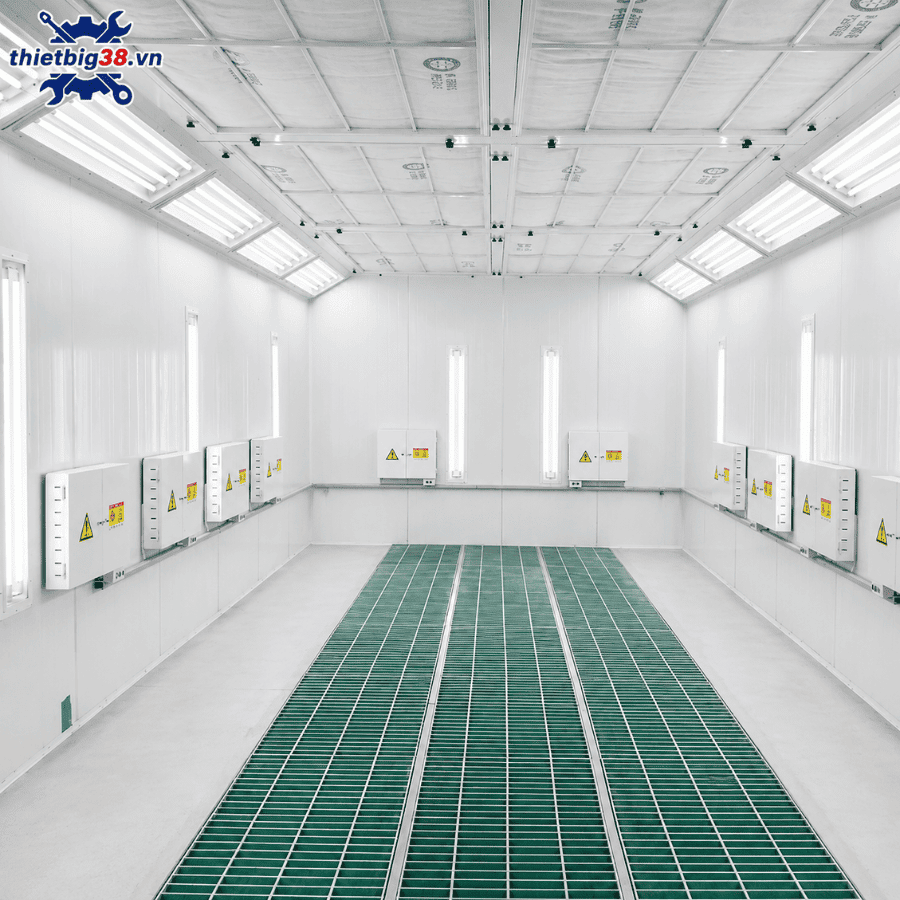

Hình ảnh 3 : Sàn Grating phòng sơn sấy Hồng ngoại G0407-15.524-0

Chi phí làm hố móng chưa bao gồm theo cấu hình cung cấp.

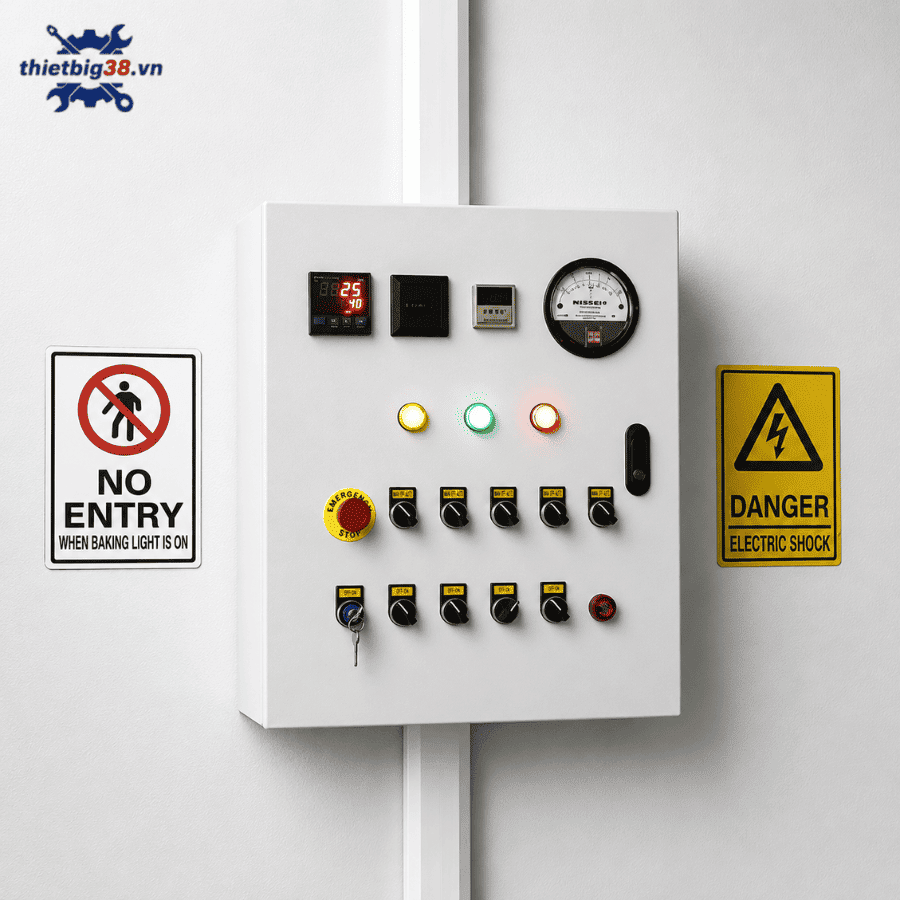

10. Hệ thống điều khiển nhiệt độ và thời gian sấy

Tủ điều khiển được thiết kế với mặt CNC Inox và nhãn tiếng Việt.

Các chức năng gồm:

• Điều khiển quạt.
• Điều khiển đèn.
• Cài nhiệt độ sấy.
• Cài thời gian sấy.
• Chống mất pha.
• Chống đảo pha.
• Bảo vệ quá nhiệt.
• Emergency Stop.

Đây là phần cần kiểm tra kỹ khi nghiệm thu.

Nên test trực tiếp các chức năng bảo vệ thay vì chỉ xác nhận quạt và đèn hoạt động.

11. Tổng công suất khoảng 30.7KW

Cấu hình công suất:

Quạt: 5,5 kW
Sấy Hồng ngoại: 24 kW
Chiếu sáng: 1,2 kW

Tổng: 30,7 kW

Trước khi lắp đặt cần kiểm tra khả năng cấp điện của nhà xưởng, CB/MCCB, tiết diện dây, hệ thống tiếp địa và tủ điện.

Nguồn cấp nên được tính thêm dự phòng phù hợp thay vì chọn thiết bị bảo vệ đúng sát mức 30,7 kW.

Quy trình vận hành tham khảo

Một quy trình cơ bản có thể gồm:

1. Kiểm tra Grating, filter, quạt, đèn và tủ điều khiển.
2. Đưa xe vào đúng vị trí.
3. Làm sạch và che chắn những khu vực không sơn.
4. Khởi động quạt trước khi phun.
5. Thực hiện primer/basecoat/clearcoat theo TDS.
6. Duy trì thông gió trong giai đoạn flash-off.
7. Cài nhiệt độ và thời gian sấy phù hợp.
8. Kết thúc chu trình, để bề mặt ổn định và kiểm tra chất lượng.

OSHA cũng nhấn mạnh ventilation và hệ thống sấy/curing cần được phối hợp phù hợp; các hệ thống có nguồn nhiệt phải kiểm soát điều kiện thông gió và nguy cơ hơi dễ cháy.

G0407-15.524-0 phù hợp với đơn vị nào?

Sản phẩm phù hợp với garage đồng sơn chuyên nghiệp, đại lý ô tô, trung tâm sửa chữa thân vỏ, xưởng xe tai nạn, xưởng chăm sóc xe có dịch vụ sơn và các đơn vị muốn xây dựng line sơn – sấy riêng.

Với garage có tần suất sơn cao, quạt 5,5 kW cùng hệ thống sấy 24 kW tạo cấu hình cân bằng giữa khả năng thông gió và nhu cầu sấy Hồng ngoại.

Nếu xưởng chỉ xử lý sơn dặm số lượng ít, một phòng sơn nhanh đơn giản hơn có thể kinh tế hơn.

Câu hỏi thường gặp về phòng sơn sấy Hồng ngoại G0407-15.524-0

G0407-15.524-0 có kích thước bao nhiêu?

Kích thước bên trong khoảng 6.900 × 3.900 × 2.600 mm.

Công suất quạt bao nhiêu?

Phòng sử dụng 01 quạt hút 5,5 kW.

Lưu lượng quạt bao nhiêu?

Lưu lượng danh định theo cấu hình khoảng 13.000–14.500 m³/h.

Công suất sấy Hồng ngoại bao nhiêu?

Hệ thống sử dụng 24 bóng × 1.000W, tổng công suất 24 kW.

Tổng công suất phòng bao nhiêu?

Khoảng 30,7 kW.

Phòng có sàn Grating không?

Có. Đây là cấu hình âm sàn có Grating hở và lọc PA-50 phía dưới.

Sàn Grating có đi kèm không?

Theo cấu hình bạn cung cấp, phần sàn chưa bao gồm; khách hàng có thể thực hiện khung phù hợp theo bản vẽ thi công.

Lọc phòng sơn có xử lý hoàn toàn VOC không?

Không. Filter chủ yếu giữ bụi và overspray; đa số filter thông thường không loại bỏ hoàn toàn solvent vapor/VOC.

Ánh sáng >800 Lux có đồng nghĩa màu chính xác tuyệt đối không?

Không. Lux là mức chiếu sáng; khả năng đánh giá màu còn phụ thuộc CRI, nhiệt độ màu và độ đồng đều ánh sáng.

Lựa chọn màu phòng sơn:

Đơn vị cung cấp và lắp đặt phòng sơn sấy Hồng ngoại

Phòng sơn sấy Hồng ngoại 1 quạt 5.5KW có sàn Grating G0407-15.524-0 là giải pháp phù hợp cho garage muốn triển khai line đồng sơn chuyên nghiệp với hệ thống hút âm nền, lọc khí hai cấp và sấy Hồng ngoại tích hợp.

Với quạt hút 5,5 kW, lưu lượng khoảng 13.000–14.500 m³/h, hệ thống sấy 24 kW, chiếu sáng 1,2 kW, lọc F5/EU5 và PA-50, model này đáp ứng nhiều yêu cầu thực tế của công việc sơn – sấy ô tô khi được thiết kế, thi công và vận hành đúng.

Trước khi đặt hàng nên khảo sát mặt bằng, nguồn điện, vị trí hố móng, đường xả, số lượng xe/ngày và hệ sơn đang sử dụng để lựa chọn cấu hình phù hợp.
