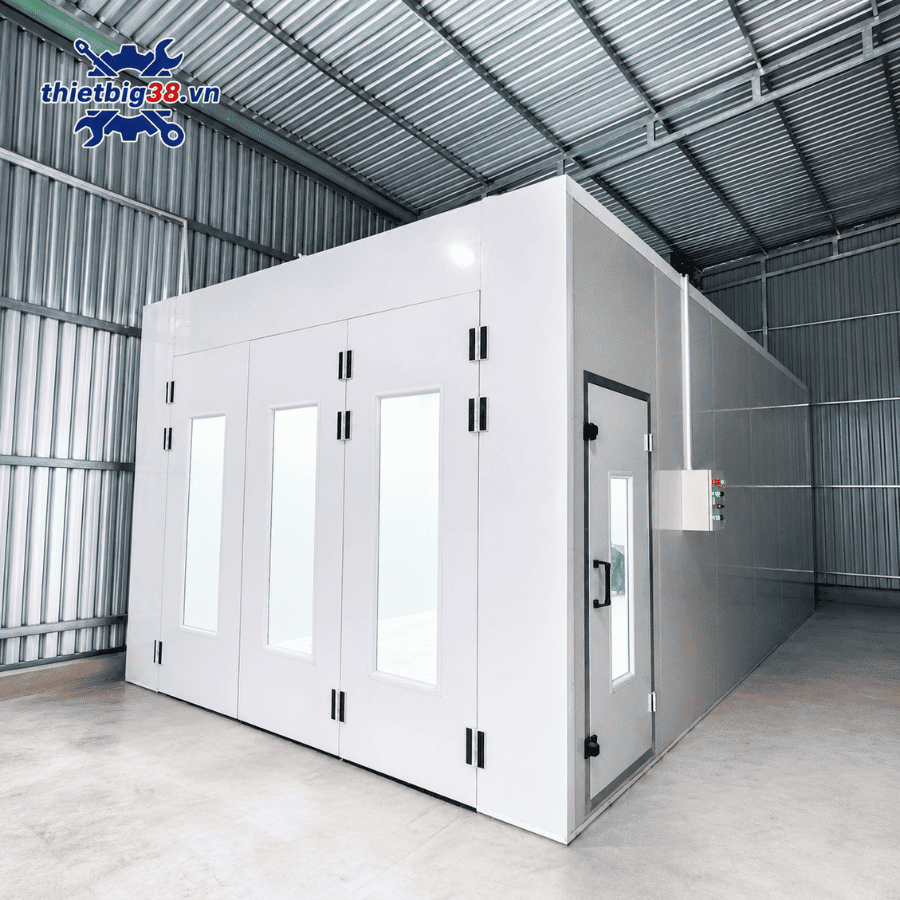

Phòng sơn nhanh ô tô 1 quạt hút 5.5KW không sàn Grating PSN G0407

Phòng sơn nhanh ô tô PSN G0407 là giải pháp khoang sơn sửa chữa nhanh dành cho garage, trung tâm chăm sóc xe và xưởng đồng sơn cần thực hiện các công việc sơn dặm, sơn cục bộ và Smart Repair nhưng muốn hạn chế việc xây dựng hệ thống sàn Grating âm nền.

Phiên bản được giới thiệu tại Thietbig38.vn sử dụng 01 quạt hút công suất 5.5 kW để tạo dòng không khí lưu thông qua khu vực sơn, hỗ trợ đưa bụi sơn, paint mist và overspray về hệ thống lọc/xả khí.

Cấu hình quạt 5.5 kW tham khảo sử dụng cho hệ thống phòng sơn có lưu lượng đến khoảng 15.000 m³/h, áp suất khoảng 900 Pa, nguồn điện 380V, cấu tạo động cơ đồng trục và thân quạt mạ kẽm. Đây là những thông số được công bố cho dòng quạt hút phòng sơn 5.5 kW YDW-90LA trên nguồn tham khảo.

Khác với phiên bản sử dụng sàn Grating, PSN G0407 của bài viết này được định vị là cấu hình không sàn Grating. Vì vậy kích thước phòng, hệ thống cấp khí, vách hút, vị trí quạt và đường ống cần được thiết kế theo mặt bằng thực tế của từng garage, thay vì sao chép thông số từ một phiên bản G0407 khác.

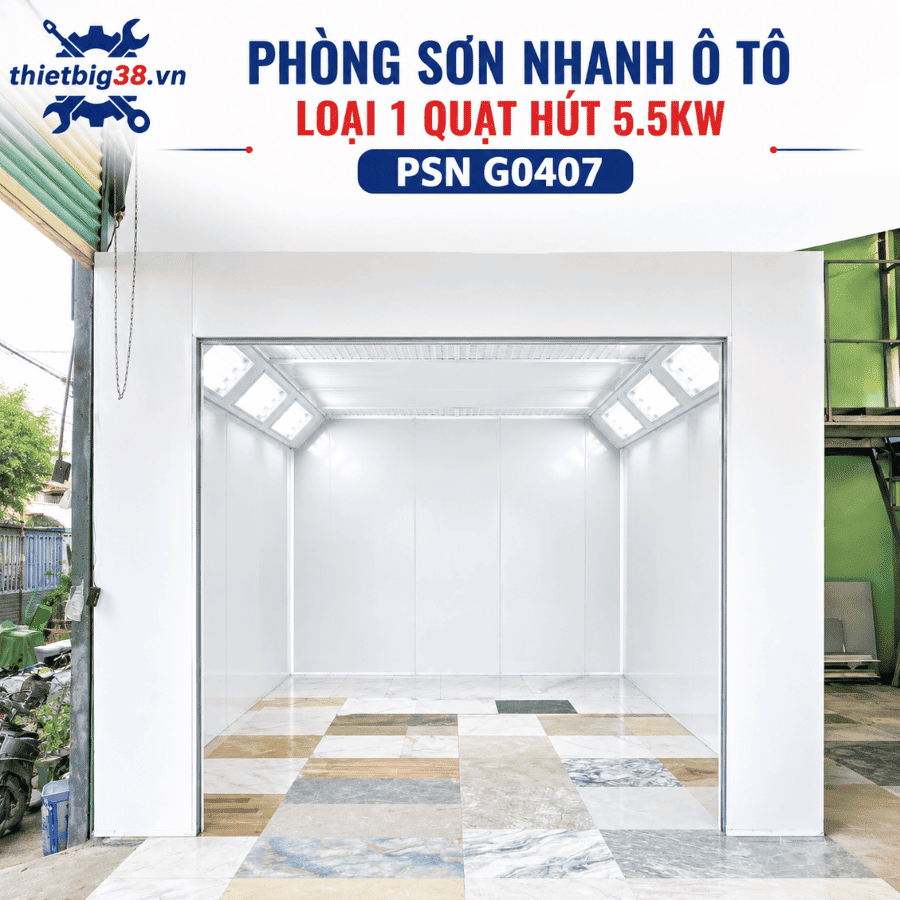

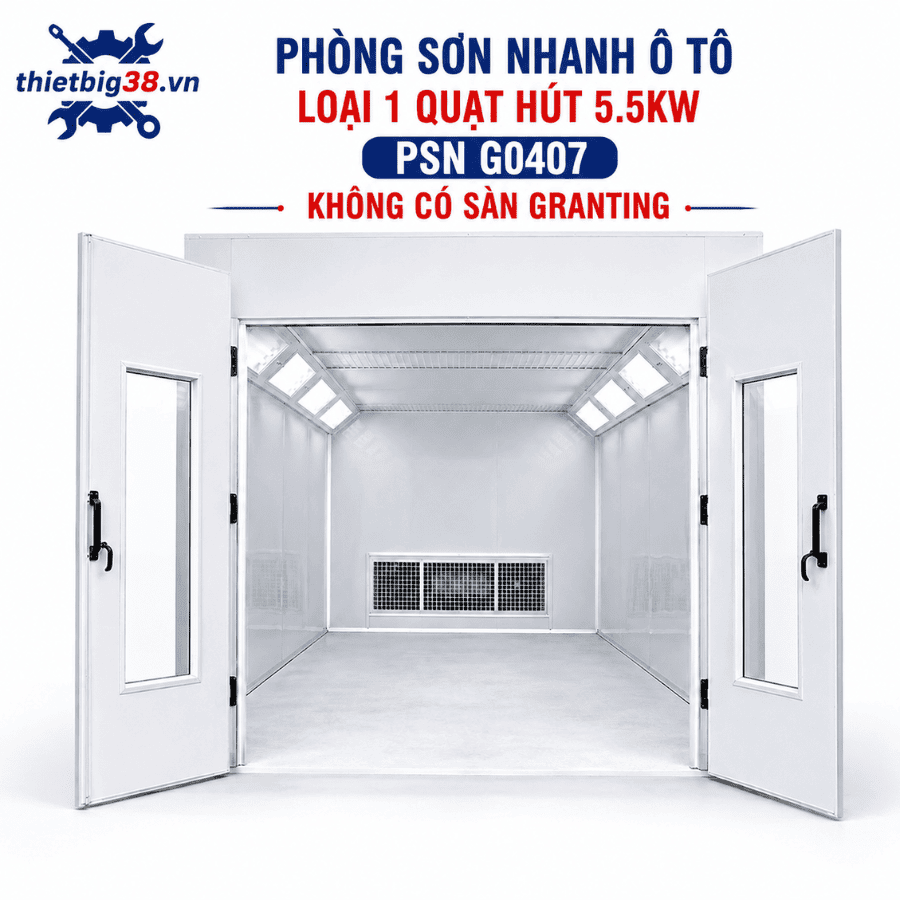

Hình ảnh 1 : Phòng sơn nhanh ô tô 1 quạt 5.5KW không sàn Grating G0407

Thông số kỹ thuật PSN G0407

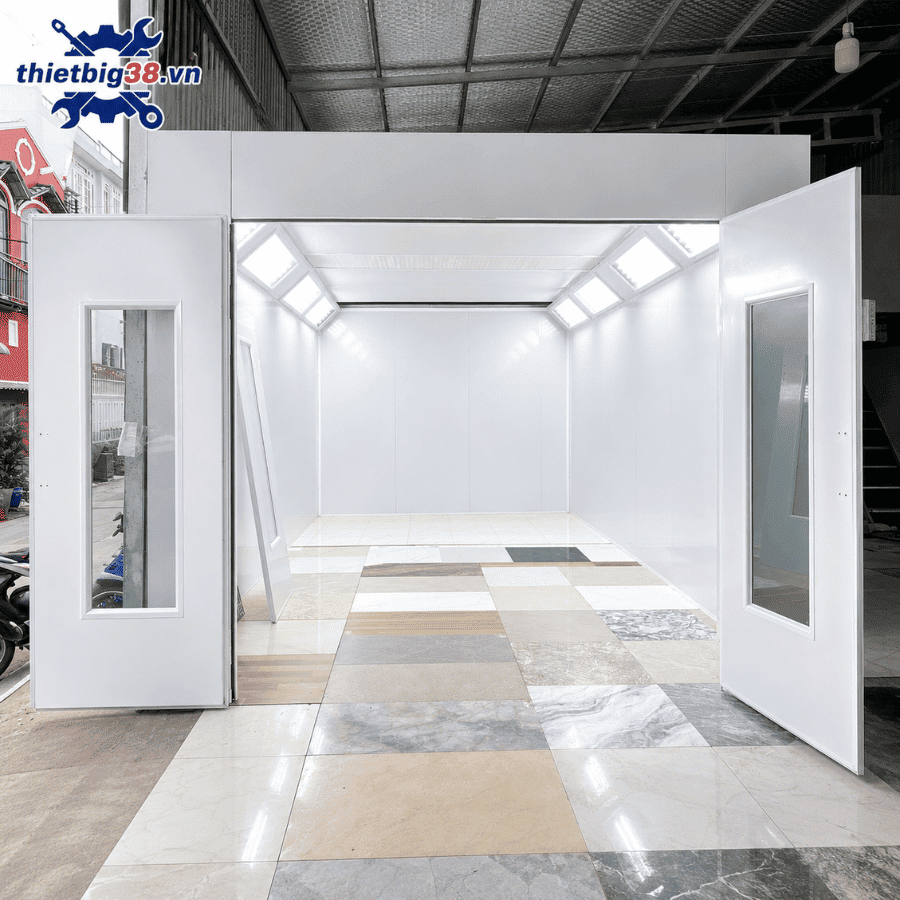

Phòng sơn nhanh ô tô không sàn Grating là gì?

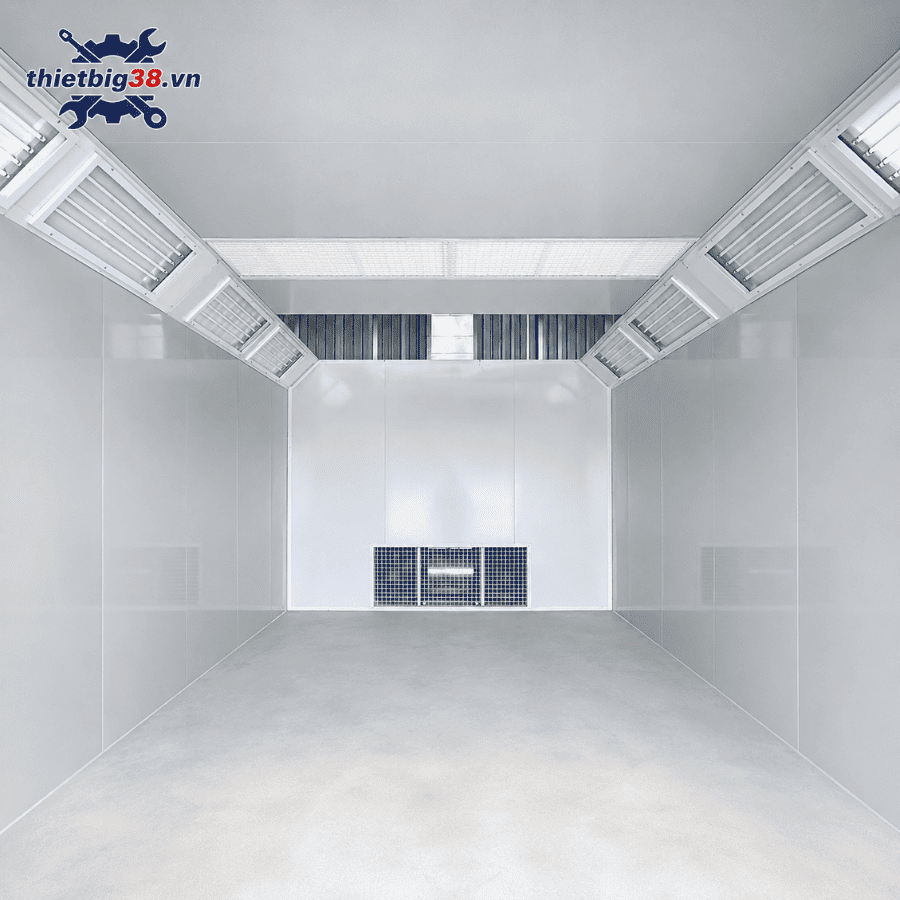

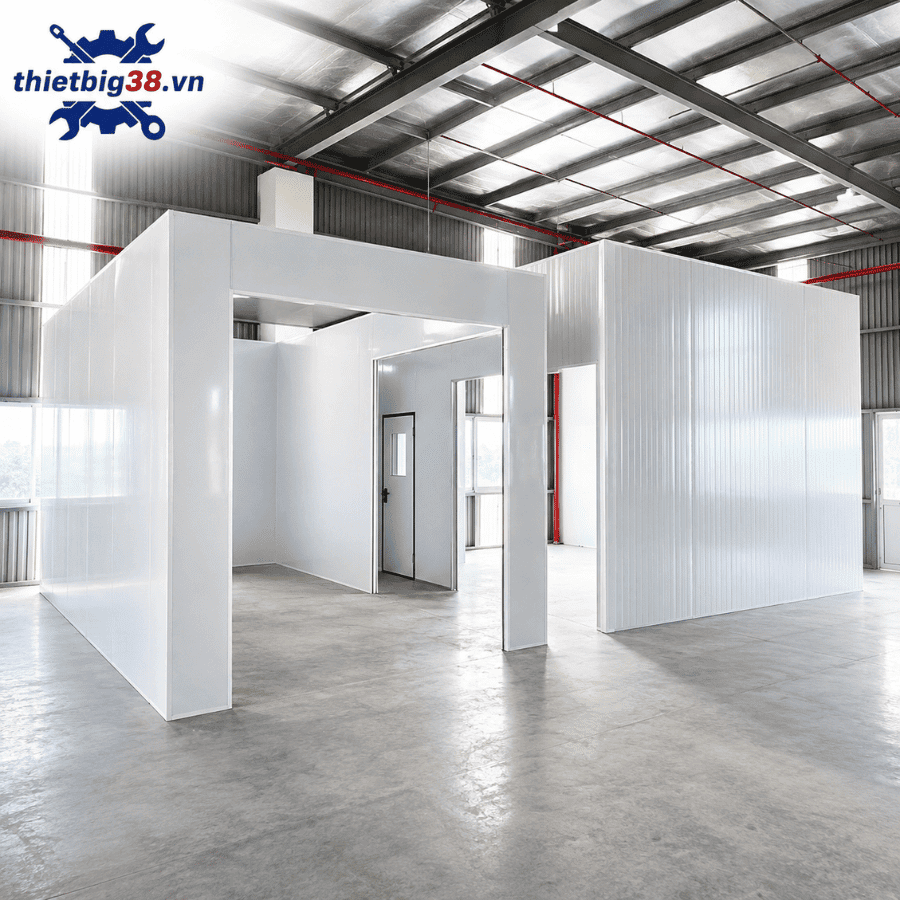

Phòng sơn nhanh không sàn Grating là dạng khoang làm việc trong đó garage không phải xây dựng toàn bộ hệ thống lưới Grating và đường hút lớn bên dưới mặt sàn như một số phòng sơn kiểu downdraft truyền thống.

Thay vào đó, hệ thống thu hồi không khí có thể được thiết kế theo hướng hút qua vách hoặc khu vực hút thấp tùy phương án kỹ thuật.

Đây là lựa chọn đáng quan tâm cho:

• Garage đang thuê mặt bằng.
• Xưởng không muốn đào nền.
• Nhà xưởng có kết cấu nền khó cải tạo.
• Garage cần lắp đặt nhanh.
• Xưởng muốn dễ dàng thay đổi layout sau này.
• Khu vực Smart Repair độc lập.
• Garage đã có phòng sơn sấy lớn và muốn bổ sung line sơn dặm.

Tuy nhiên, không có sàn Grating không đồng nghĩa với việc bỏ hệ thống thông gió và lọc.

Ngược lại, thiết kế vị trí hút, diện tích mặt hút, đường ống và khí cấp bù càng phải được tính toán phù hợp để tránh tạo điểm chết hoặc quẩn sương sơn trong khoang.

Quạt hút 5.5KW – bộ phận quan trọng của PSN G0407

Quạt hút quyết định khả năng tạo dòng không khí xuyên qua khu vực phun sơn.

Nguồn tham khảo cho dòng quạt hút phòng sơn 5.5 kW YDW-90LA công bố:

• Công suất: 5.5 kW
• Lưu lượng: khoảng 15.000 m³/h
• Áp suất: khoảng 900 Pa
• Điện áp: 380V
• Động cơ: đồng trục
• Thân quạt: mạ kẽm.

Công suất 5.5KW mang lại lợi ích gì?

So với quạt 4 kW, công suất motor cao hơn có thể tạo nền tảng cho hệ thống yêu cầu lưu lượng hoặc áp suất lớn hơn.

Điều này hữu ích khi:

• Khoang sơn có kích thước tương đối lớn.
• Đường ống dài.
• Có nhiều cấp lọc.
• Hệ thống có tổn thất áp suất cao.
• Garage cần vận hành với tần suất lớn.

Tuy nhiên, cần lưu ý rằng 5.5 kW không tự động đồng nghĩa với phòng hút tốt hơn.

Hiệu quả cuối cùng còn phụ thuộc vào:

• Lưu lượng thực tế.
• Áp suất tĩnh.
• Diện tích mặt lọc.
• Độ sạch của bông lọc.
• Kích thước đường ống.
• Số lượng co gió.
• Vị trí đầu hút.
• Lượng khí cấp bù.

Do đó, khi thiết kế phòng sơn nhanh ô tô, không nên chọn quạt chỉ dựa trên công suất motor.

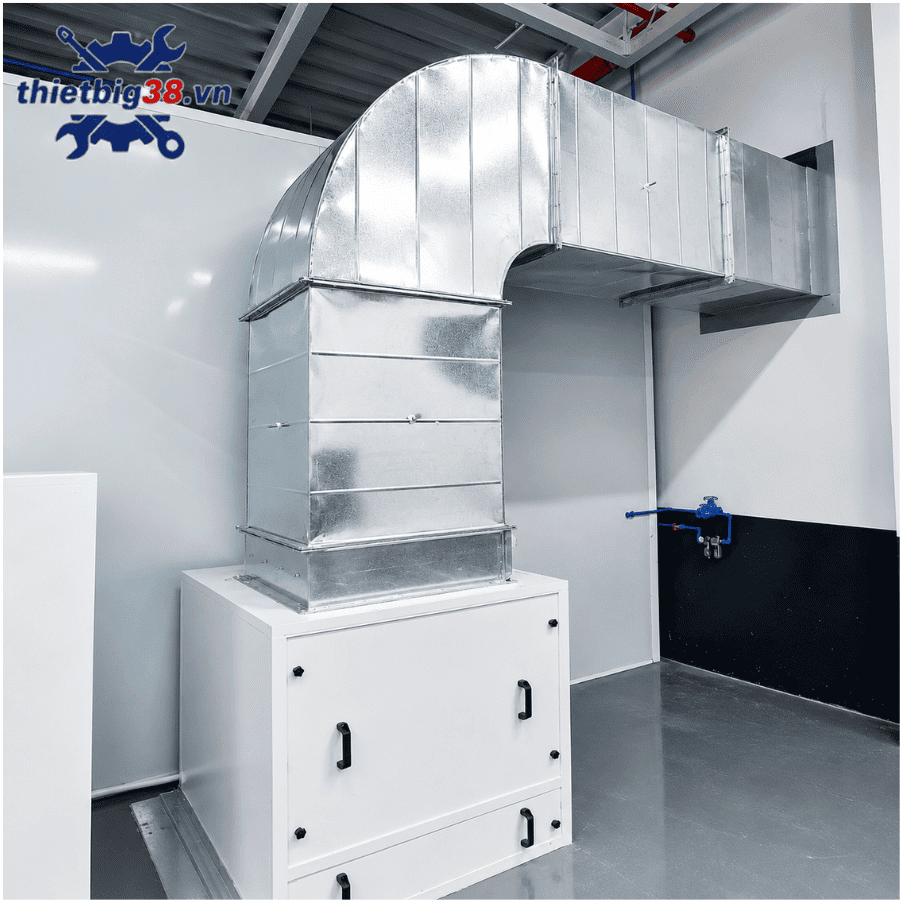

Hình ảnh 2 : Quạt hút 5.5KW phòng sơn nhanh ô tô PSN G0407

Lưu lượng gió 15.000 m³/h có ý nghĩa gì?

Lưu lượng m³/h thể hiện thể tích không khí mà hệ thống quạt có khả năng dịch chuyển trong một giờ ở điều kiện công bố.

Với mức tham khảo khoảng 15.000 m³/h, dòng quạt 5.5 kW có thể phù hợp cho nhiều cấu hình phòng sơn garage.

Tuy nhiên không nên quảng cáo rằng:

“15.000 m³/h phù hợp cho mọi phòng sơn.”

Muốn xác định đúng quạt, kỹ thuật viên phải biết:

1. Thể tích khoang.
2. Kiểu luồng khí.
3. Kích thước vách hút.
4. Số lớp lọc.
5. Chiều dài ống.
6. Số co/cút.
7. Áp suất cần thắng.
8. Lượng khí cấp bù.

Đây là điểm khác biệt giữa chọn một chiếc quạt và thiết kế một hệ thống phòng sơn hoàn chỉnh.

Áp suất 900 Pa giúp gì cho hệ thống?

Lưu lượng cho biết lượng khí, còn áp suất cho biết khả năng quạt đẩy hoặc hút không khí qua các trở lực.

Trong phòng sơn, trở lực có thể đến từ:

• Bông lọc.
• Khung lọc.
• Miệng hút.
• Đường ống.
• Co ống.
• Cửa chớp.
• Lưới bảo vệ.

Dòng quạt tham khảo 5.5 kW được công bố áp suất khoảng 900 Pa, phù hợp với hệ thống cần vượt qua các trở lực của bộ lọc và duct.

Đây là lý do khi thay quạt cho phòng sơn, garage không nên chỉ hỏi:

“Quạt bao nhiêu kW?”

Mà nên hỏi đồng thời:

“Lưu lượng bao nhiêu m³/h và áp suất bao nhiêu Pa?”

Vì sao phiên bản không sàn Grating phù hợp nhiều garage?

1. Giảm khối lượng cải tạo nền

Không cần xây toàn bộ cụm sàn Grating âm giúp giảm mức độ can thiệp vào nền xưởng.

2. Phù hợp mặt bằng thuê

Khi chuyển địa điểm, cấu hình không âm nền thường thuận lợi hơn.

3. Thời gian setup có thể ngắn hơn

Nếu mặt bằng và đường điện, đường xả đã sẵn sàng, khối lượng xây dựng dân dụng có thể giảm.

4. Dễ xây dựng line Smart Repair

Garage có thể tách riêng khu:

đồng → chuẩn bị bề mặt → sơn nhanh → hoàn thiện.

5. Không chiếm phòng sơn lớn

Các ca sơn cản hoặc một cánh cửa không phải chiếm dụng phòng sơn sấy toàn xe.

PSN G0407 phù hợp cho công việc nào?

Phòng sơn nhanh ô tô này phù hợp nhất cho:

• Sơn cản trước.
• Sơn cản sau.
• Sơn tai xe.
• Sơn cửa.
• Sơn gương.
• Sơn lazang.
• Sơn dặm.
• Xử lý vết xước.
• Sơn cục bộ sau sửa móp.
• Sơn lót.
• Smart Repair.

Nếu garage thường xuyên sơn toàn xe và cần chu trình sấy nhiệt, nên xem xét thêm phòng sơn sấy chuyên dụng.

Phòng sơn nhanh và phòng sơn sấy nên được coi là hai line bổ trợ cho nhau chứ không nhất thiết thay thế lẫn nhau.

Hệ thống lọc có vai trò gì?

Quạt hút không nên hoạt động như một hệ thống độc lập không có lọc phù hợp.

Bộ lọc phía xả có nhiệm vụ thu giữ phần lớn hạt sơn dư và overspray trước khi khí đi vào duct.

EPA giải thích rằng spray booth exhaust filters/paint arrestors được sử dụng để bắt các hạt coating mist và overspray. Nếu lọc bị tắc, airflow có thể giảm, bụi và overspray có thể quay lại khoang và quạt phải làm việc nặng hơn.

Một hiểu nhầm cần tránh

Bông lọc thông thường không có nghĩa là xử lý hết VOC.

EPA lưu ý phần lớn filter không loại bỏ hơi dung môi hoặc VOC khỏi khí xả.

Vì vậy trên website Thietbig38.vn nên tránh các câu như:

“Quạt + bông lọc loại bỏ hoàn toàn hơi dung môi và khí độc.”

Nên dùng:

“Hệ thống thông gió hỗ trợ đưa hơi và sương sơn ra khỏi khu vực làm việc; bộ lọc giữ lại overspray. Việc kiểm soát VOC cần được đánh giá riêng theo vật liệu, hệ thống xả và yêu cầu môi trường.”

Cách viết này chính xác và đáng tin cậy hơn.

Yêu cầu an toàn khi thiết kế phòng sơn

Khu vực phun sơn có thể xuất hiện paint mist, hơi dung môi và vật liệu dễ cháy.

OSHA mô tả spray booth là kết cấu được thông gió cưỡng bức nhằm giới hạn spray, vapor và residue rồi dẫn chúng đến hệ thống exhaust. Quy định của OSHA cũng yêu cầu thông gió cơ khí hoạt động trong quá trình phun và đủ lâu sau đó để đưa hơi phát sinh ra khu vực an toàn.

Đối với công trình tại Việt Nam, cần khảo sát và áp dụng quy định Việt Nam hiện hành về điện, PCCC, môi trường và an toàn lao động. Các tài liệu EPA/OSHA trong bài chỉ dùng làm tài liệu chuyên môn tham khảo, không phải chứng nhận cho PSN G0407.

Quy trình vận hành phòng sơn nhanh PSN G0407 tham khảo

Bước 1: Kiểm tra khoang

Dọn vật lạ và kiểm tra khu vực hút.

Bước 2: Kiểm tra lọc

Không vận hành lâu dài khi lọc bị bít nghiêm trọng.

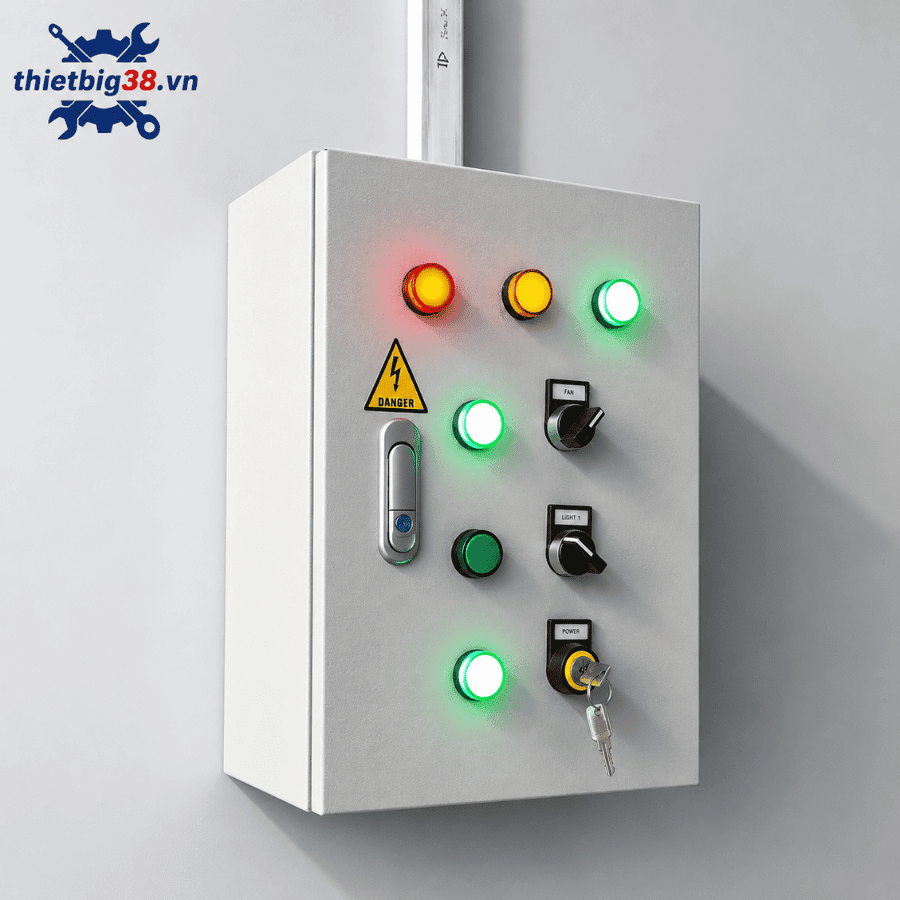

Bước 3: Khởi động quạt 5.5KW

Kiểm tra chiều quay, tiếng ồn và rung bất thường.

Bước 4: Chuẩn bị xe

Che chắn các khu vực không sơn.

Bước 5: Thực hiện phun

Phun theo đúng quy trình của hệ vật liệu đang sử dụng.

Bước 6: Duy trì thông gió

Không nên tắt quạt ngay sau lần phun cuối nếu không khí trong khoang vẫn còn hơi/sương sơn.

Bước 7: Kiểm tra bề mặt

Đánh giá màu sắc, độ phủ, bụi, da cam và chảy sơn.

Bước 8: Vệ sinh

Vệ sinh khoang và kiểm tra tình trạng bông lọc sau chu kỳ làm việc.

Bảo dưỡng quạt hút 5.5KW

Để hệ thống vận hành ổn định, nên kiểm tra:

• Cánh quạt.
• Bulông liên kết.
• Độ rung.
• Vòng bi/bạc đạn.
• Motor.
• Điện áp.
• Dòng điện.
• Tiếp địa.
• Bề mặt mạ kẽm.
• Đường ống.
• Bông lọc.

Không nên chờ đến khi phòng hút yếu rõ rệt mới thay filter.

Một chương trình bảo trì theo số giờ sử dụng hoặc độ bẩn thực tế thường hiệu quả hơn cách thay lọc theo một mốc thời gian cố định.

Câu hỏi thường gặp về PSN G0407

PSN G0407 sử dụng quạt công suất bao nhiêu?

Phiên bản này sử dụng 01 quạt hút công suất 5.5 kW.

Lưu lượng của quạt khoảng bao nhiêu?

Dòng quạt 5.5 kW YDW-90LA tham khảo được công bố khoảng 15.000 m³/h.

Áp suất quạt bao nhiêu?

Thông số tham khảo khoảng 900 Pa.

Quạt dùng điện bao nhiêu?

Dòng quạt tham khảo sử dụng nguồn 380V.

PSN G0407 có sàn Grating không?

Không. Bài viết này dành riêng cho cấu hình PSN G0407 của Thietbig38.vn không sử dụng sàn Grating.

Không có sàn Grating thì hút khí như thế nào?

Cần thiết kế cụm hút qua vách hoặc vị trí hút phù hợp với layout thực tế. Không nên tự giả định kích thước hoặc vị trí hút khi chưa có bản vẽ.

Quạt 5.5KW có đủ cho mọi phòng sơn không?

Không. Cần tính thêm thể tích khoang, lưu lượng, áp suất, trở lực lọc và duct.

Bông lọc có xử lý hết mùi dung môi không?

Không. Bộ lọc khô chủ yếu thu giữ hạt overspray; phần VOC/hơi dung môi cần giải pháp thông gió và xử lý phù hợp.

Đơn vị cung cấp phòng sơn nhanh ô tô

Phòng sơn nhanh ô tô 1 quạt hút 5.5KW không sàn Grating PSN G0407 phù hợp cho garage muốn xây dựng line sơn dặm và Smart Repair với phương án hạn chế cải tạo nền.

Điểm chính của cấu hình là 01 quạt hút 5.5 kW, kết hợp hệ thống hút/lọc được thiết kế theo mặt bằng thực tế. Với dòng quạt tham khảo có lưu lượng khoảng 15.000 m³/h và áp suất 900 Pa, hệ thống có nền tảng phù hợp cho nhiều garage quy mô vừa, nhưng vẫn phải được tính toán dựa trên kích thước khoang và trở lực thực tế.

Khách hàng nên cung cấp:

• Kích thước mặt bằng.
• Chiều cao nhà xưởng.
• Loại xe thường xuyên sơn.
• Số xe/ngày.
• Loại sơn sử dụng.
• Vị trí đường xả.
• Chiều dài dự kiến của duct.
• Vị trí cấp khí.

để xây dựng phương án phù hợp trước khi thi công.
