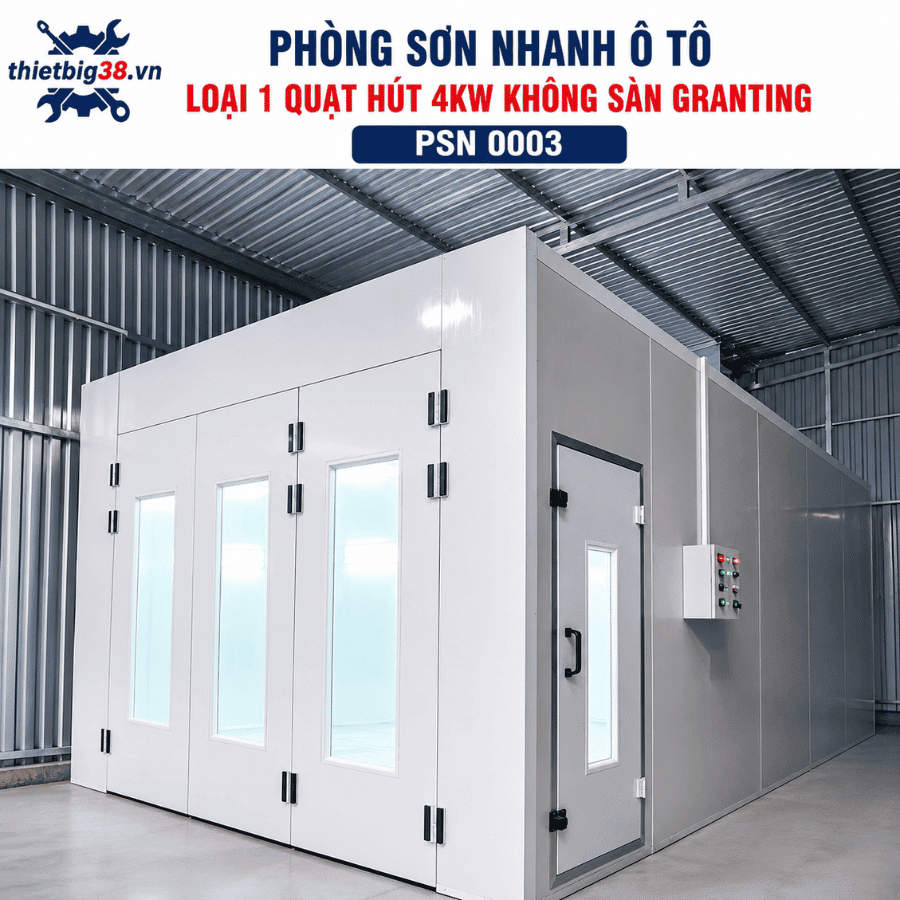

Phòng sơn nhanh ô tô 1 quạt hút 4KW không sàn grating PSN 0003

Phòng sơn nhanh ô tô PSN 0003 là giải pháp khoang sơn sửa chữa nhanh dành cho garage, trung tâm đồng sơn và xưởng chăm sóc ô tô cần xử lý các công việc sơn dặm, sơn cục bộ và chuẩn bị bề mặt mà không nhất thiết phải sử dụng phòng sơn sấy toàn xe cho mọi ca sửa chữa.

Điểm nổi bật của PSN 0003 là thiết kế không sử dụng sàn grating âm nền, kết hợp một quạt hút ly tâm công suất 4 kW, lưu lượng gió khoảng 12.500 m³/h, hệ thống lọc khí và đèn LED chiếu sáng bên trong khoang làm việc.

Thiết kế này đặc biệt phù hợp với garage thuê mặt bằng hoặc xưởng muốn bổ sung một khu vực Smart Repair mà hạn chế việc đào móng, xây hố hút sâu hay thay đổi lớn kết cấu nền hiện hữu.

Phòng có kích thước lọt lòng khoảng 6.900 × 3.900 × 2.700 mm, đủ không gian cho nhiều dòng sedan, SUV và pickup phổ biến khi thực hiện các công việc sơn sửa nhanh.

Thông tin nhanh Phòng sơn nhanh ô tô PSN 0003

• Model: PSN 0003

• Loại thiết bị: Phòng sơn nhanh ô tô

• Kiểu thiết kế: Không sàn grating

• Số lượng quạt hút: 01 quạt

• Công suất motor quạt: 4 kW

• Lưu lượng gió: khoảng 12.500 m³/h

• Nguồn điện: 380V / 3 pha / 50Hz

• Kích thước lọt lòng: 6.900 × 3.900 × 2.700 mm

• Kích thước phủ bì: 7.000 × 4.000 × 3.200 mm

• Hệ thống chiếu sáng: LED

• Nhiệt độ màu tham khảo: khoảng 6000K

• Lọc cấp khí: Ceiling Filter

• Lọc phía hút: Fiberglass Filter

• Ứng dụng: sơn dặm, sơn cục bộ, chuẩn bị bề mặt, Smart Repair

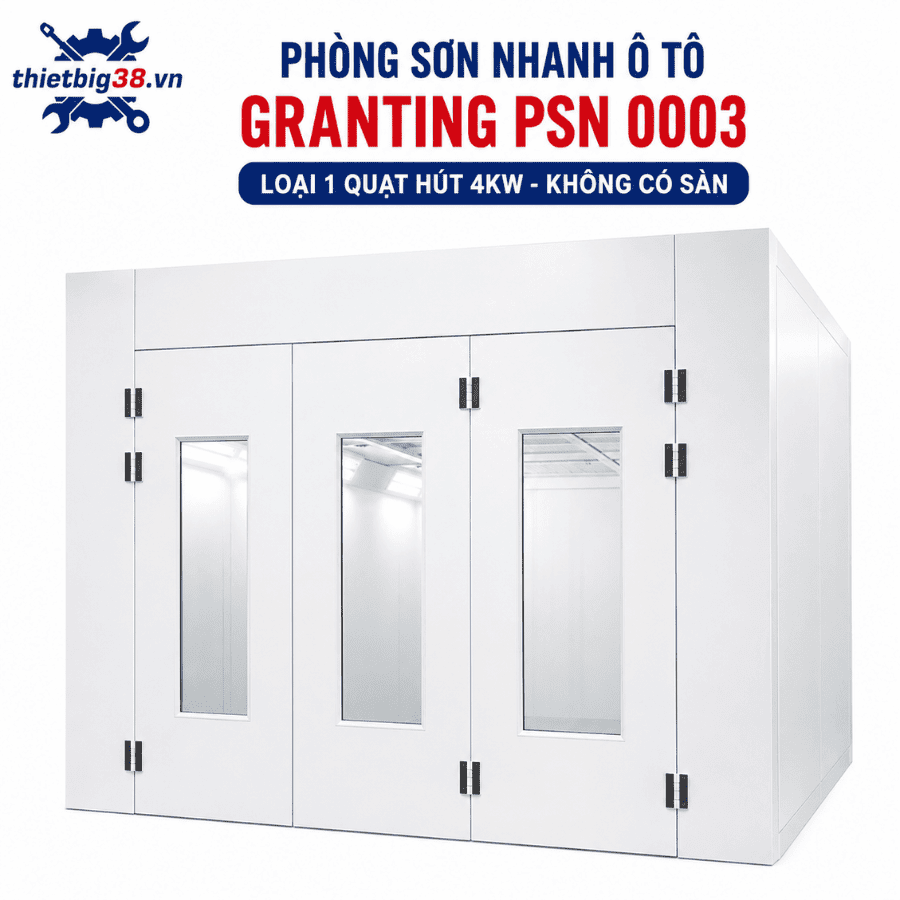

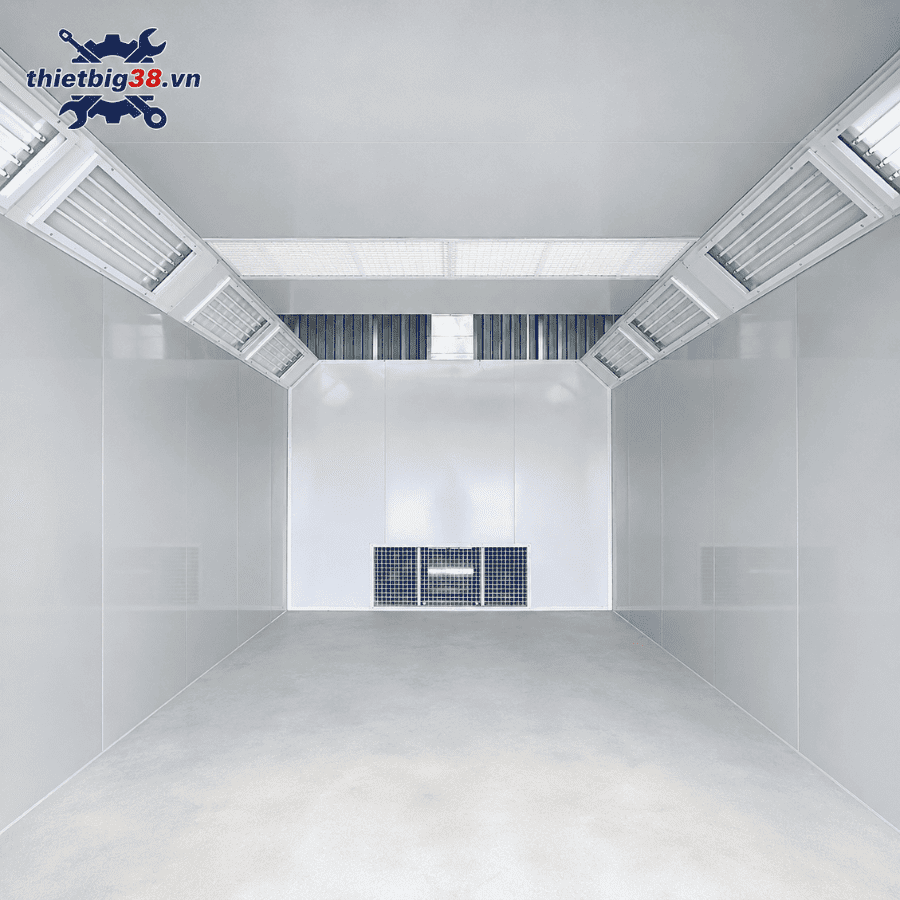

Hình ảnh 1: Phòng sơn nhanh ô tô 1 quạt hút 4KW PSN 0003

Phòng sơn nhanh ô tô là gì?

Phòng sơn nhanh là một khu vực chuyên biệt được bố trí để phục vụ những hạng mục đồng sơn có phạm vi nhỏ hoặc thời gian xử lý ngắn.

Thay vì đưa tất cả xe vào một phòng sơn sấy kích thước lớn, garage có thể phân chia công việc:

Sơn toàn bộ xe hoặc hạng mục lớn
→ sử dụng phòng sơn sấy tiêu chuẩn.

Sơn dặm, sửa xước, sơn cản, cửa, tai xe, gương hoặc chi tiết nhỏ
→ sử dụng phòng sơn nhanh.

Cách phân luồng này giúp garage khai thác phòng sơn chính hiệu quả hơn, đồng thời xây dựng thêm một line sửa chữa nhanh dành cho các ca Smart Repair.

PSN 0003 không nên được hiểu là thiết bị thay thế hoàn toàn phòng sơn sấy chuyên dụng. Đây là giải pháp bổ sung cho những xưởng có nhu cầu tăng vòng quay công việc đồng sơn.

Phòng sơn nhanh ô tô PSN 0003 phù hợp với những công việc nào?

Phòng có thể phục vụ các hạng mục như:

• Xử lý vết xước cục bộ.

• Sơn cản trước.

• Sơn cản sau.

• Sơn tai xe.

• Sơn cánh cửa.

• Sơn gương chiếu hậu.

• Sơn lazang và một số chi tiết tháo rời.

• Sơn lót.

• Chuẩn bị bề mặt trước phun màu.

• Chà nhám và che chắn khu vực sửa chữa.

• Sơn Smart Repair.

Đây là các nhóm công việc xuất hiện thường xuyên tại garage đồng sơn nhưng không nhất thiết phải chiếm dụng phòng sơn toàn xe trong thời gian dài.

Ưu điểm nổi bật của phòng sơn nhanh PSN 0003

1. Thiết kế không sàn grating – giảm yêu cầu đào móng

Một trong những khác biệt đáng chú ý nhất của PSN 0003 là thiết kế không sử dụng sàn grating hút xuống dưới.

Ở phòng sơn âm sàn truyền thống, xưởng thường phải chuẩn bị:

• Hố hút.

• Kết cấu móng.

• Hệ thống dẫn khí dưới nền.

• Sàn grating chịu tải.

• Công tác chống thấm.

• Đường ống thoát khí.

Với PSN 0003, hệ thống hút được bố trí theo dạng hút về phía vách, giúp giảm đáng kể hạng mục thi công dưới nền.

Đặc điểm này có lợi cho:

• Garage thuê nhà xưởng.

• Mặt bằng khó đào móng.

• Xưởng cần triển khai nhanh.

• Đơn vị có khả năng di chuyển địa điểm trong tương lai.

• Garage muốn giảm chi phí phần xây dựng.

Tuy nhiên, “không âm sàn” không có nghĩa là có thể đặt thiết bị ở bất kỳ vị trí nào. Hệ thống vẫn cần được khảo sát về luồng gió, đường ống xả, điện, khoảng cách an toàn và vị trí xả khí trước khi thi công.

2. Quạt hút ly tâm 4KW – lưu lượng khoảng 12.500 m³/h

PSN 0003 sử dụng một quạt hút ly tâm 4 kW, với lưu lượng danh định khoảng:

12.500 m³/h.

Quạt tạo chuyển động không khí qua khoang làm việc, kéo theo bụi sơn và overspray về phía hệ thống lọc.

Đây là bộ phận quan trọng ảnh hưởng trực tiếp đến:

• Mức độ lưu thông không khí.

• Khả năng thu gom bụi sơn.

• Tình trạng sương sơn trong khoang.

• Độ sạch của môi trường làm việc.

• Chất lượng bề mặt sơn.

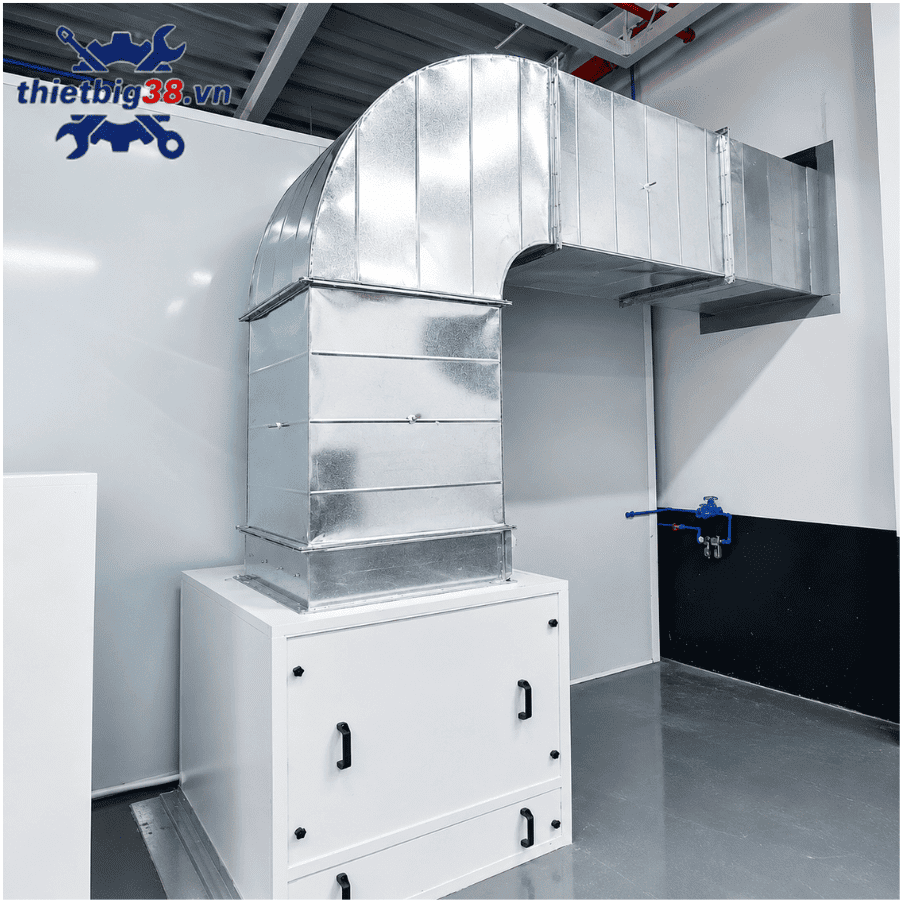

Hình ảnh 2 : Quạt hút phòng sơn nhanh ô tô PSN 0003 công suất 4KW

Lưu ý quan trọng về lọc bụi sơn và VOC

Đây là điểm mà nhiều nội dung bán phòng sơn thường mô tả chưa chính xác.

Bộ lọc fiberglass ở đầu hút chủ yếu có nhiệm vụ giữ lại bụi sơn và hạt overspray trước khi dòng khí đi vào đường xả.

Không nên quảng cáo rằng bông lọc thông thường có thể “xử lý triệt để hơi dung môi hoặc VOC”.

Hơi dung môi và các hợp chất hữu cơ dễ bay hơi cần được xem xét riêng trong thiết kế thông gió, đường xả và phương án xử lý môi trường.

Do đó khi thiết kế phòng, garage cần quan tâm đồng thời:

• Lưu lượng hút.

• Khí cấp bù.

• Vị trí đường xả.

• Loại sơn và dung môi sử dụng.

• Bông lọc.

• Tần suất thay lọc.

• Yêu cầu phòng cháy.

• Quy định môi trường áp dụng tại địa phương.

Đây là cách tiếp cận kỹ thuật an toàn và thực tế hơn so với chỉ lựa chọn phòng dựa trên công suất quạt.

3. Hệ thống lọc khí hai khu vực

PSN 0003 được cấu hình với hai nhóm lọc chính.

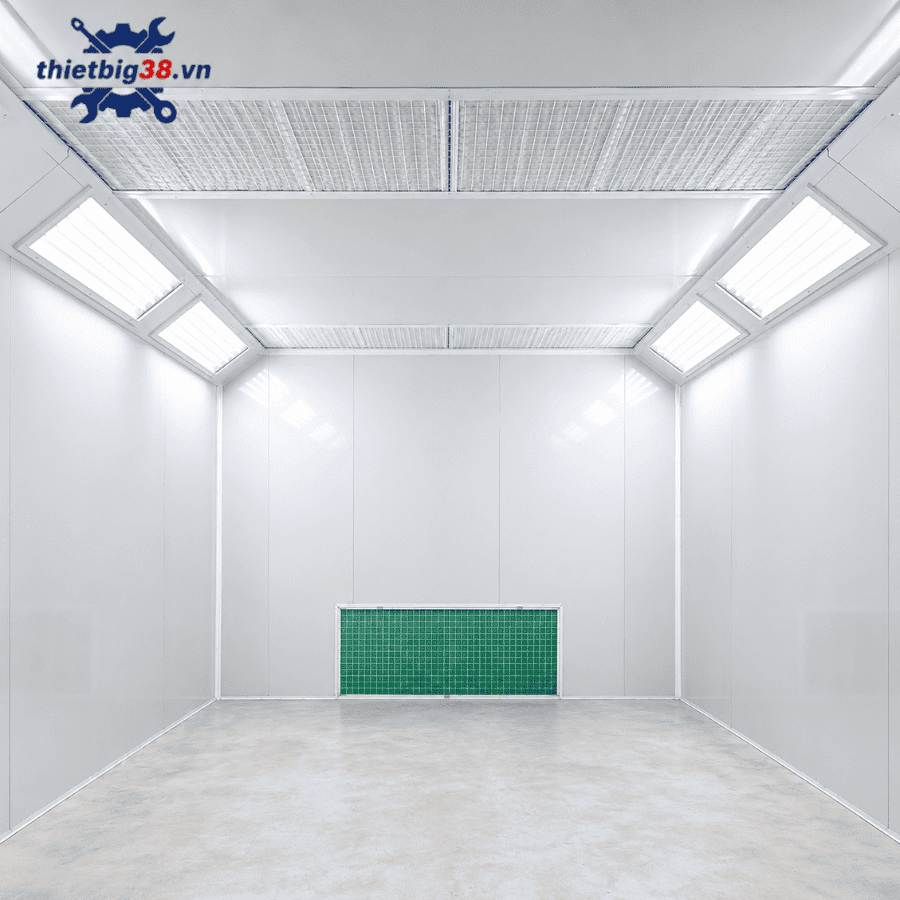

Lọc trần – Ceiling Filter

Lớp lọc cấp khí giúp hạn chế bụi trong không khí đi vào khu vực phun sơn.

Điều này đặc biệt quan trọng vì bụi nhỏ bám lên lớp basecoat hoặc clearcoat có thể tạo:

• Hạt bụi nổi.

• Điểm sần.

• Bề mặt không đồng đều.

• Tăng thời gian đánh bóng sau sơn.

Lọc fiberglass phía hút

Lớp fiberglass giúp giữ lại phần lớn hạt sơn dư trước khi khí đi qua hệ thống hút.

Bông lọc cần được kiểm tra và thay định kỳ. Không nên chờ đến khi lọc bị bít hoàn toàn mới thay.

Khi lọc quá bẩn:

• Lưu lượng gió giảm.

• Quạt phải hoạt động nặng hơn.

• Luồng khí trong phòng trở nên không ổn định.

• Overspray dễ lưu lại trong khoang.

• Chất lượng bề mặt sơn có thể giảm.

[GẮN INTERNAL LINK: Bông lọc phòng sơn ô tô]

4. Kích thước phù hợp xe du lịch, SUV và pickup

Kích thước lọt lòng

6.900 × 3.900 × 2.700 mm

Kích thước phủ bì

7.000 × 4.000 × 3.200 mm

Khoảng không gian này đáp ứng nhiều dòng xe du lịch phổ biến và tạo khu vực thao tác xung quanh xe.

Tuy nhiên khi bố trí thực tế, không nên chỉ căn cứ vào kích thước phủ bì của phòng.

Garage còn cần tính thêm:

• Không gian quạt hút.

• Ống gió.

• Khoảng bảo trì.

• Tủ điện.

• Lối đi.

• Khu pha sơn.

• Khu chuẩn bị bề mặt.

• Khoảng xe tiến vào và rời phòng.

5. Hệ thống LED khoảng 6000K

Khoang sơn sử dụng hệ thống đèn LED ánh sáng trắng với nhiệt độ màu tham khảo khoảng 6000K.

Ánh sáng tốt giúp thợ sơn:

• Quan sát bề mặt.

• Phát hiện vùng chưa phủ đều.

• Kiểm tra khuyết tật.

• Quan sát bụi và vết xước.

• Thao tác chính xác hơn khi sơn dặm.

Khi thiết kế hệ thống ánh sáng cho xưởng đồng sơn, ngoài nhiệt độ màu còn cần quan tâm đến độ rọi, độ đồng đều ánh sáng và chỉ số hoàn màu của bộ đèn.

Thông số kỹ thuật phòng sơn nhanh PSN 0003

Lưu ý: Thông số và cấu hình thực tế nên được xác nhận lại trong báo giá/bản vẽ kỹ thuật trước khi sản xuất và thi công.

Phòng sơn nhanh PSN 0003 khác phòng sơn sấy tiêu chuẩn như thế nào?

PSN 0003 phù hợp nhất khi được xem là một line sửa chữa nhanh bổ sung, không phải phương án thay thế mọi chức năng của phòng sơn sấy.

[GẮN INTERNAL LINK: Phòng sơn sấy hồng ngoại âm sàn]

Phòng sơn nhanh có cần hệ thống sấy không?

Bản thân cấu hình PSN 0003 tập trung vào khu vực sơn và hệ thống hút/lọc, không phải phòng sơn sấy nhiệt độ cao hoàn chỉnh.

Đối với dịch vụ Smart Repair, garage có thể kết hợp thêm đèn sấy hồng ngoại di động để hỗ trợ quá trình đóng rắn lớp sơn tại khu vực sửa chữa.

Cách bố trí này phù hợp cho:

• Sơn cản.

• Sơn cửa.

• Sơn tai xe.

• Xử lý điểm xước.

• Sơn vá.

[GẮN INTERNAL LINK: Đèn sấy sơn ô tô]

Quy trình vận hành phòng sơn nhanh tham khảo

Bước 1: Chuẩn bị xe

Vệ sinh bề mặt, kiểm tra khu vực hư hỏng và tháo các chi tiết cần thiết.

Bước 2: Chà nhám và xử lý bề mặt

Thực hiện xử lý matit, chà nhám và làm sạch.

Nếu phát sinh nhiều bụi chà nhám, nên sử dụng hệ thống hút bụi chuyên dụng thay vì để bụi tích tụ trong khoang.

Bước 3: Che chắn

Che toàn bộ khu vực không cần sơn.

Bước 4: Kiểm tra thông gió

Khởi động quạt và xác nhận luồng khí hoạt động ổn định trước khi phun.

Bước 5: Phun sơn

Thực hiện sơn lót, basecoat và clearcoat theo quy trình vật liệu.

Bước 6: Duy trì thông gió

Không tắt hệ thống hút ngay sau khi vừa phun xong nếu trong khoang vẫn còn sương sơn/hơi dung môi.

Bước 7: Sấy hỗ trợ nếu cần

Sử dụng đèn hồng ngoại theo đúng yêu cầu của hệ sơn.

Bước 8: Kiểm tra chất lượng

Kiểm tra bụi, da cam, chảy sơn, độ phủ và màu sắc trước khi bàn giao.

7 yếu tố cần kiểm tra trước khi đầu tư PSN 0003

1. Diện tích mặt bằng

Không chỉ tính 7 × 4 m mà cần thêm không gian hệ thống hút, ống và bảo trì.

2. Nguồn điện

Cần nguồn 380V – 3 pha – 50Hz phù hợp.

3. Vị trí đường xả

Khí thải không nên được xả tùy tiện về khu vực có người làm việc hoặc cửa hút gió khác.

4. Nhu cầu sơn thực tế

Nếu chủ yếu sơn toàn bộ xe, nên xem xét phòng sơn sấy tiêu chuẩn.

Nếu phần lớn công việc là sơn dặm, PSN 0003 hợp lý hơn.

5. Loại vật liệu sơn

Cần biết xưởng sử dụng sơn gốc nước hay hệ dung môi để thiết kế quy trình phù hợp.

6. Phòng cháy và an toàn điện

Khu vực phun sơn có các chất dễ cháy và hơi dung môi. Hệ thống điện, quạt, nối đất, đường ống và vị trí lắp đặt cần được thiết kế phù hợp yêu cầu an toàn áp dụng cho công trình thực tế.

7. Chi phí bảo trì

Cần tính trước chi phí:

• Lọc trần.

• Fiberglass filter.

• Bảo dưỡng quạt.

• Vệ sinh duct.

• Đèn.

• Điện.

• Các phụ kiện tiêu hao khác.

Vì sao hệ thống lọc cần được bảo dưỡng thường xuyên?

Đây là yếu tố trực tiếp ảnh hưởng đến cả chất lượng sơn và hiệu suất quạt.

Khi bông lọc sạch, dòng khí đi qua khoang ổn định hơn và bụi sơn được thu gom hiệu quả.

Khi lọc bị bít:

• Áp suất thay đổi.

• Lưu lượng hút giảm.

• Overspray dễ quay trở lại bề mặt.

• Quạt làm việc nặng.

• Điện năng tiêu thụ có thể tăng.

• Tuổi thọ motor/quạt bị ảnh hưởng.

Do đó garage nên xây dựng lịch kiểm tra lọc theo mức độ sử dụng thực tế, không nên chỉ thay theo số tháng cố định.

Câu hỏi thường gặp về phòng sơn nhanh PSN 0003

Phòng sơn nhanh PSN 0003 có kích thước bao nhiêu?

Kích thước lọt lòng khoảng 6.900 × 3.900 × 2.700 mm, kích thước phủ bì khoảng 7.000 × 4.000 × 3.200 mm.

PSN 0003 sử dụng bao nhiêu quạt?

Thiết bị sử dụng 01 quạt hút ly tâm công suất 4 kW.

Lưu lượng quạt khoảng bao nhiêu?

Cấu hình sản phẩm có lưu lượng khoảng 12.500 m³/h.

Phòng có phải đào hố grating không?

Đây là thiết kế không sàn grating, do đó giảm nhu cầu xây dựng hệ thống hút âm sàn truyền thống. Tuy nhiên vẫn cần khảo sát mặt bằng và thiết kế đường xả.

Phòng có dùng để sơn toàn bộ xe được không?

Kích thước có thể chứa xe, nhưng PSN 0003 được định vị phù hợp hơn cho sơn dặm, sửa chữa nhanh và Smart Repair. Nếu nhu cầu chính là sơn và sấy toàn xe liên tục, nên sử dụng phòng sơn sấy chuyên dụng.

Phòng có chức năng sấy không?

Cấu hình này tập trung vào hút và lọc khí. Có thể kết hợp đèn sấy hồng ngoại riêng cho các hạng mục sửa chữa nhanh.

Bông lọc có loại bỏ hoàn toàn mùi dung môi không?

Không nên hiểu như vậy. Bộ lọc overspray chủ yếu giữ các hạt sơn. Khí dung môi/VOC cần được quản lý thông qua thông gió, đường xả, loại vật liệu và giải pháp môi trường phù hợp.

Bao lâu nên thay bông lọc?

Không có một mốc cố định áp dụng cho mọi xưởng. Cần dựa trên số lượng xe, thời gian phun, loại vật liệu, mức độ bám sơn và tình trạng chênh áp/lưu lượng thực tế.

Đơn vị cung cấp phòng sơn nhanh ô tô PSN 0003

Phòng sơn nhanh ô tô 1 quạt hút 4KW không sàn grating PSN 0003 là giải pháp phù hợp để tham khảo cho garage muốn phát triển dịch vụ sơn dặm và Smart Repair nhưng cần hạn chế hạng mục đào móng, giảm mức độ cải tạo nhà xưởng và sử dụng một hệ thống hút gọn hơn phòng sơn sấy toàn xe.

Với kích thước lọt lòng 6.900 × 3.900 × 2.700 mm, quạt hút 4 kW, lưu lượng khoảng 12.500 m³/h, lọc trần, lọc fiberglass và hệ thống chiếu sáng LED, PSN 0003 đáp ứng tốt nhu cầu xây dựng một line đồng sơn sửa chữa nhanh nếu được thiết kế và vận hành đúng điều kiện thực tế.

Khách hàng nên cung cấp bản vẽ mặt bằng, chiều cao xưởng, vị trí đặt phòng, loại sơn sử dụng, số lượng xe/ngày và yêu cầu đường xả để được tư vấn cấu hình phù hợp trước khi thi công.
