Bàn nâng pin xe điện U-DP7 tải trọng 1.2 tấn

Bàn nâng pin xe điện U-DP7 là thiết bị nâng hạ chuyên dụng phục vụ quá trình tháo, lắp, bảo dưỡng và căn chỉnh cụm pin trên ô tô điện. Thiết bị sử dụng hệ thống thủy lực điện, cơ cấu nâng dạng chữ X, tải trọng tối đa 1.200 kg và chiều cao làm việc từ 800–1.750 mm, phù hợp với garage, xưởng sửa chữa EV và trung tâm dịch vụ ô tô điện chuyên nghiệp.

Điểm nổi bật của U-DP7 không chỉ nằm ở khả năng nâng tải lớn. Mặt bàn còn có thể mở rộng thêm 300 mm, dịch chuyển 35 mm theo hai trục X/Y và điều chỉnh độ nghiêng đến 30°, hỗ trợ kỹ thuật viên căn chỉnh bộ pin chính xác hơn trước khi tháo hoặc lắp vào xe.

Thiết bị sử dụng nguồn điện 220V, thuận tiện cho nhiều xưởng dịch vụ tại Việt Nam.

Thông tin nhanh

• Model: U-DP7

• Tải trọng nâng: 1.200 kg

• Hệ thống nâng: Thủy lực điện

• Cơ cấu: Nâng cắt kéo chữ X

• Chiều cao thấp nhất: 800 mm

• Chiều cao lớn nhất: 1.750 mm

• Nguồn điện: 220V

• Kích thước mặt bàn: 1.700–2.000 x 800 mm

• Trọng lượng thiết bị: 485 kg

• Ứng dụng: Nâng, hạ và căn chỉnh cụm pin ô tô điện

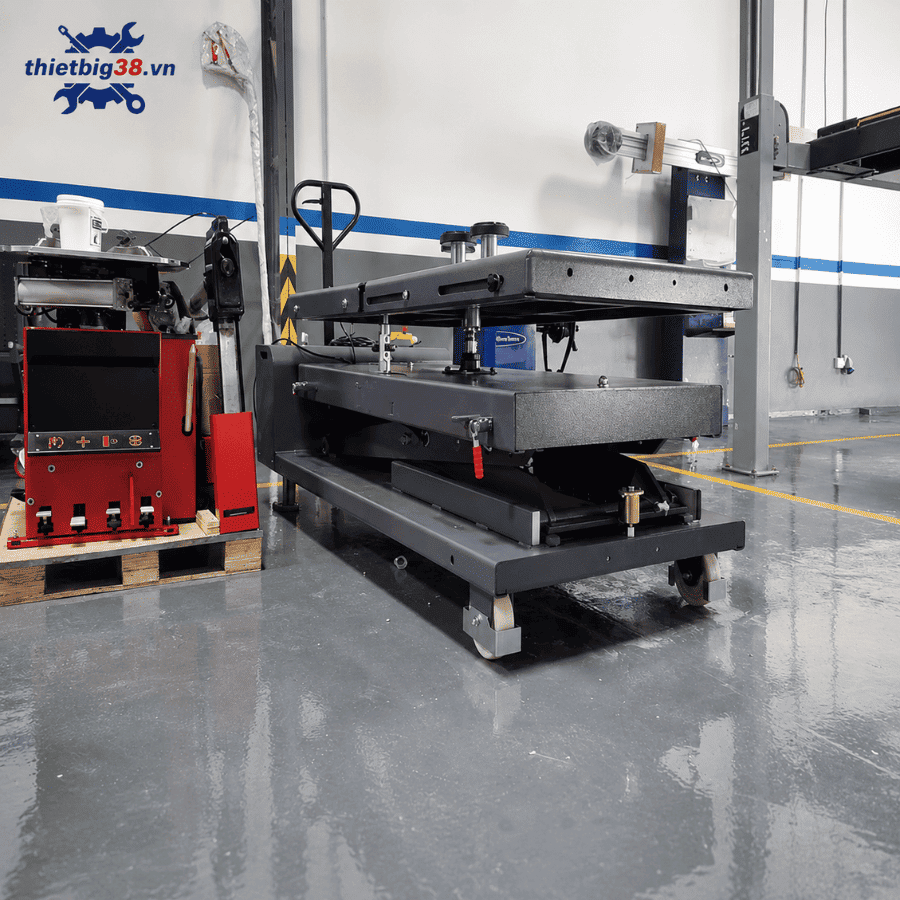

Hình ảnh : Bàn nâng pin xe điện U-DP7 tải trọng 1200kg

Bàn nâng pin xe điện U-DP7 là gì?

Pin cao áp trên ô tô điện thường được bố trí phía dưới sàn xe. Cụm pin có kích thước lớn, trọng lượng cao và yêu cầu kiểm soát vị trí chính xác trong quá trình tháo lắp.

Vì vậy, phương án sử dụng kích thông thường hoặc kê đỡ tạm thời thường không đáp ứng tốt yêu cầu của một khu vực sửa chữa EV chuyên nghiệp.

Bàn nâng pin U-DP7 được thiết kế để tạo thành một bệ đỡ có khả năng:

• Nâng cụm pin lên đúng vị trí dưới gầm xe.

• Hạ pin xuống sau khi tháo các liên kết.

• Dịch chuyển mặt bàn để căn chỉnh vị trí.

• Điều chỉnh góc nghiêng của cụm pin.

• Hỗ trợ đưa pin ra khỏi khu vực sửa chữa.

• Giữ bộ pin trên bề mặt làm việc có diện tích lớn.

Nhờ đó, kỹ thuật viên có thể chủ động hơn trong từng bước của quá trình tháo và lắp bộ pin EV.

Vì sao garage sửa chữa xe điện cần bàn nâng pin chuyên dụng?

Một bộ pin ô tô điện không chỉ nặng mà còn có giá trị cao. Hư hỏng do va đập, mất cân bằng hoặc thao tác sai trong quá trình tháo lắp có thể gây ra hậu quả lớn về chi phí.

Một bàn nâng pin xe điện chuyên dụng giúp tạo điều kiện làm việc kiểm soát hơn cho kỹ thuật viên.

Kiểm soát tải trọng tốt hơn

U-DP7 có tải trọng định mức 1.200 kg, phù hợp cho nhiều cụm pin và bộ phận truyền động EV có trọng lượng lớn.

Trước khi thao tác, kỹ thuật viên vẫn phải xác minh khối lượng thực tế của cụm pin và không được sử dụng thiết bị vượt quá tải trọng cho phép.

Dễ căn chỉnh bộ pin

Trong quá trình tháo lắp, vị trí bàn nâng và cụm pin thường cần được điều chỉnh vài milimet để các điểm bắt bulông hoặc điểm liên kết khớp chính xác.

Khả năng di chuyển mặt bàn theo trục X/Y của U-DP7 giúp giảm việc phải di chuyển toàn bộ thiết bị mỗi khi cần hiệu chỉnh nhỏ.

Phù hợp môi trường xưởng EV chuyên nghiệp

U-DP7 sử dụng nguồn điện 220V và hệ thống nâng thủy lực điện. Đây là cấu hình phù hợp cho các khu vực sửa chữa ô tô điện được bố trí cố định trong garage hoặc trung tâm dịch vụ.

Ưu điểm nổi bật của bàn nâng pin xe điện U-DP7

1. Tải trọng nâng 1.200 kg

Khả năng chịu tải là một trong những tiêu chí quan trọng nhất khi lựa chọn thiết bị nâng pin xe điện.

U-DP7 có sức nâng tối đa 1.200 kg, giúp mở rộng phạm vi ứng dụng cho nhiều bộ pin EV khác nhau.

Tải trọng dự phòng tốt cũng giúp garage có khả năng phục vụ nhiều dòng xe hơn trong tương lai. Tuy nhiên, người sử dụng phải luôn kiểm tra trọng lượng bộ pin và tâm tải trước khi nâng.

2. Chiều cao nâng từ 800 đến 1.750 mm

Bàn nâng pin xe điện U-DP7 có:

• Chiều cao thấp nhất: 800 mm

• Chiều cao lớn nhất: 1.750 mm

Khoảng làm việc này giúp kỹ thuật viên đưa mặt bàn lên sát cụm pin khi ô tô đang được nâng bằng cầu nâng.

Sau khi các liên kết giữa pin và thân xe được tháo hoàn toàn, bàn nâng có thể hạ bộ pin xuống vị trí phù hợp để tiếp tục kiểm tra hoặc vận chuyển.

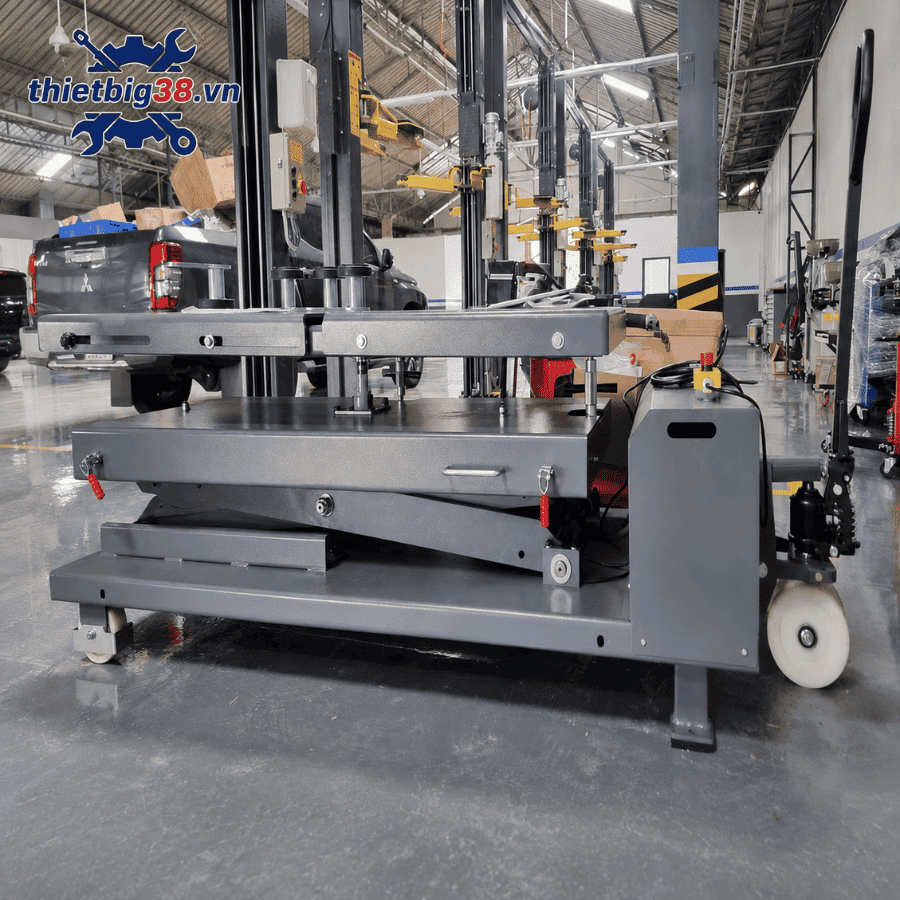

Hình ảnh : Chiều cao nâng bàn nâng pin ô tô điện U-DP7

3. Cơ cấu nâng chữ X và xi-lanh đôi

Thiết bị sử dụng cơ cấu Scissor Lift – nâng dạng chữ X kết hợp xi-lanh đôi.

Cấu trúc này phù hợp với bàn nâng cần chịu tải lớn và yêu cầu mặt bàn di chuyển theo phương thẳng đứng trong quá trình làm việc.

U-DP7 còn được trang bị cơ cấu khóa an toàn hỗ trợ kiểm soát trạng thái bàn nâng khi vận hành.

Đối với thiết bị chịu tải lớn, người sử dụng cần kiểm tra hệ thống khóa, thủy lực và các liên kết cơ khí trước mỗi ca làm việc.

4. Sàn nâng có thể mở rộng thêm 300 mm

Một ưu điểm đáng chú ý của bàn nâng pin U-DP7 là khả năng thay đổi chiều dài mặt bàn.

Kích thước sàn làm việc:

1.700–2.000 x 800 mm

Như vậy, phần mặt bàn có thể mở rộng thêm khoảng 300 mm.

Tính năng này đặc biệt hữu ích khi garage tiếp nhận các cụm pin có kích thước khác nhau.

Mặt bàn lớn tạo thêm không gian để bố trí bộ pin và các điểm đỡ phù hợp trong quá trình tháo lắp.

5. Dịch chuyển mặt bàn 35 mm theo trục X và Y

Khi lắp lại cụm pin, đôi khi chỉ cần sai lệch nhỏ cũng khiến vị trí lỗ bắt bulông không trùng với thân xe.

Nếu sử dụng một bàn nâng chỉ có khả năng nâng thẳng đứng, kỹ thuật viên có thể phải di chuyển toàn bộ bàn nâng để căn chỉnh.

U-DP7 cho phép dịch chuyển mặt bàn khoảng 35 mm theo cả trục X và Y.

Nhờ đó, kỹ thuật viên có thể thực hiện những điều chỉnh vị trí nhỏ ngay trên mặt bàn mà không phải liên tục di chuyển toàn bộ thiết bị.

Đây là một tính năng thực tế rất đáng quan tâm khi lựa chọn bàn nâng phục vụ tháo lắp pin EV.

6. Điều chỉnh độ nghiêng đến 30°

Không phải lúc nào mặt dưới của cụm pin cũng nằm hoàn toàn song song với mặt bàn nâng.

U-DP7 có khả năng điều chỉnh góc nghiêng đến 30° theo trục X/Y, giúp kỹ thuật viên đưa mặt bàn phù hợp hơn với vị trí thực tế của cụm pin.

Khả năng điều chỉnh này hỗ trợ quá trình:

• Tiếp cận bộ pin.

• Cân chỉnh pin.

• Lắp pin trở lại thân xe.

• Điều chỉnh vị trí trước khi cố định các liên kết.

Hình ảnh : Điều chỉnh góc bàn nâng pin xe điện U-DP7

7. Trang bị kích cân bằng có thể tháo rời

Bàn nâng pin xe điện U-DP7 sử dụng các kích cân bằng hỗ trợ việc điều chỉnh và đỡ cụm pin.

Thông số:

• Chiều cao kích: 140–190 mm

• Đường kính bệ đỡ: 170 mm

Việc có thêm các điểm đỡ điều chỉnh được giúp người vận hành linh hoạt hơn khi xử lý những cụm pin có hình dạng và vị trí tiếp xúc khác nhau.

Thông số kỹ thuật bàn nâng pin xe điện U-DP7

Ứng dụng của bàn nâng pin U-DP7

U-DP7 phù hợp cho các đơn vị đang phát triển dịch vụ liên quan đến ô tô điện như:

• Garage sửa chữa ô tô điện.

• Xưởng bảo dưỡng EV.

• Đại lý và trung tâm dịch vụ ô tô.

• Khu vực sửa chữa hệ thống điện cao áp.

• Xưởng chuyên tháo lắp bộ pin EV.

• Trung tâm đào tạo nghề sửa chữa ô tô điện.

• Nhà máy và khu vực sản xuất có nhu cầu nâng hạ cụm pin.

• Doanh nghiệp đầu tư dây chuyền sửa chữa và bảo dưỡng xe điện.

Ngoài bộ pin, bàn nâng dạng này còn có thể được xem xét để hỗ trợ những cụm linh kiện có trọng lượng lớn nếu kích thước, tải trọng và phương án đỡ phù hợp với giới hạn kỹ thuật của thiết bị.

>> XEM THÊM : Bàn Nâng Pin Cho Xe Điện UNILINER ULJS-1509 1,5 Tấn

Quy trình sử dụng bàn nâng pin xe điện U-DP7

Bước 1: Kiểm tra bàn nâng

Trước khi vận hành cần kiểm tra:

• Hệ thống thủy lực.

• Xi-lanh nâng.

• Cơ cấu khóa.

• Dây điện và bộ điều khiển.

• Mặt bàn.

• Bánh xe và bộ phận cố định.

• Tình trạng rò rỉ dầu.

• Các chi tiết cơ khí chịu tải.

Không sử dụng thiết bị khi xuất hiện dấu hiệu bất thường.

Bước 2: Xác định trọng lượng bộ pin

Đảm bảo cụm pin không vượt quá tải trọng 1.200 kg của thiết bị.

Bước 3: Đưa U-DP7 vào dưới cụm pin

Di chuyển bàn nâng đến đúng vị trí và căn tương đối với tâm cụm pin.

Bước 4: Nâng mặt bàn tiếp cận pin

Nâng từ từ cho đến khi các vị trí đỡ tiếp xúc đúng với cụm pin.

Sử dụng chức năng điều chỉnh X/Y và góc nghiêng nếu cần.

Bước 5: Tháo cụm pin theo tài liệu kỹ thuật của xe

Các thao tác liên quan đến hệ thống pin điện áp cao phải được thực hiện bởi kỹ thuật viên có chuyên môn và tuân thủ quy trình cô lập điện của nhà sản xuất xe.

Bước 6: Hạ cụm pin

Sau khi xác nhận bộ pin đã được tách hoàn toàn khỏi xe, hạ bàn từ từ và quan sát liên tục trong quá trình di chuyển.

Lưu ý: Bàn nâng pin không thay thế quy trình an toàn điện cao áp của nhà sản xuất ô tô.

6 tiêu chí cần kiểm tra trước khi mua bàn nâng pin xe điện

Không nên chỉ nhìn vào tải trọng khi lựa chọn bàn nâng pin cho xe điện.

Garage nên kiểm tra đồng thời:

1. Tải trọng bộ pin

Tải trọng bàn nâng phải lớn hơn khối lượng cụm pin cần thao tác và nằm trong phạm vi vận hành an toàn.

2. Kích thước cụm pin

So sánh kích thước pin với mặt bàn U-DP7 để xác định phương án đặt và vị trí đỡ.

3. Khoảng chiều cao làm việc

Kiểm tra chiều cao cầu nâng và vị trí bộ pin để đảm bảo khoảng nâng 800–1.750 mm phù hợp với xưởng.

4. Khả năng căn chỉnh

Với những công việc yêu cầu độ chính xác cao, khả năng dịch chuyển X/Y và điều chỉnh góc của mặt bàn rất đáng quan tâm.

5. Nguồn điện tại garage

U-DP7 sử dụng nguồn 220V. Cần chuẩn bị ổ điện và hệ thống cấp điện phù hợp.

6. Hỗ trợ kỹ thuật sau bán hàng

Đối với thiết bị thủy lực chịu tải lớn, khả năng cung cấp phụ tùng, kiểm tra, bảo dưỡng và hỗ trợ kỹ thuật sau bán hàng là yếu tố nên cân nhắc khi đầu tư.

Vì sao U-DP7 phù hợp cho garage đang phát triển dịch vụ xe điện?

Thị trường EV khiến các xưởng sửa chữa cần bổ sung những thiết bị chuyên biệt mà garage truyền thống trước đây chưa cần sử dụng.

U-DP7 giải quyết trực tiếp một công việc quan trọng: nâng, hạ và căn chỉnh cụm pin dưới gầm xe.

Các thông số đáng chú ý gồm:

1.200 kg tải trọng + 800–1.750 mm chiều cao + sàn mở rộng 300 mm + điều chỉnh X/Y + góc nghiêng 30°.

Thay vì chỉ là một bàn nâng tải nặng, U-DP7 cung cấp nhiều khả năng hiệu chỉnh mặt bàn, phù hợp hơn với nhu cầu thao tác pin trong môi trường sửa chữa EV.

Đối với garage đang đầu tư khu vực dịch vụ ô tô điện, đây là một nhóm thiết bị đáng được đưa vào danh sách trang bị chuyên dụng.

Câu hỏi thường gặp về bàn nâng pin xe điện U-DP7

Bàn nâng pin xe điện U-DP7 nâng được tối đa bao nhiêu kg?

Bàn nâng U-DP7 có tải trọng nâng tối đa 1.200 kg. Không được sử dụng vượt quá tải trọng định mức.

Chiều cao nâng của U-DP7 là bao nhiêu?

Theo cấu hình sản phẩm, chiều cao thấp nhất là 800 mm và chiều cao lớn nhất khoảng 1.750 mm.

Bàn nâng U-DP7 sử dụng điện bao nhiêu V?

Thiết bị sử dụng nguồn điện 220V, thuận tiện cho nhiều garage và trung tâm dịch vụ tại Việt Nam.

Mặt bàn U-DP7 có mở rộng được không?

Có. Mặt bàn có chiều dài từ khoảng 1.700 mm đến 2.000 mm, tương đương khả năng mở rộng thêm khoảng 300 mm.

Mặt bàn có dịch chuyển ngang được không?

Có. U-DP7 cho phép điều chỉnh khoảng 35 mm theo trục X và Y, hỗ trợ căn vị trí cụm pin.

U-DP7 có điều chỉnh độ nghiêng được không?

Có. Mặt bàn có khả năng điều chỉnh góc nghiêng đến khoảng 30° theo trục X/Y.

Có thể dùng U-DP7 cho mọi dòng ô tô điện không?

Không nên khẳng định một bàn nâng phù hợp với mọi loại xe. Cần kiểm tra trọng lượng pin, kích thước, tâm tải, điểm đỡ và quy trình của từng nhà sản xuất trước khi sử dụng.

Đơn vị cung cấp bàn nâng pin xe điện U-DP7

Bàn nâng pin xe điện U-DP7 là lựa chọn đáng tham khảo cho garage, trung tâm dịch vụ và xưởng sửa chữa đang đầu tư khu vực bảo dưỡng ô tô điện.

Với tải trọng 1.200 kg, hệ thống thủy lực điện, mặt bàn mở rộng và khả năng căn chỉnh đa hướng, thiết bị hỗ trợ kỹ thuật viên chủ động hơn trong quá trình tháo lắp cụm pin EV.

Khách hàng nên cung cấp trước thông tin về dòng xe, kích thước bộ pin, tải trọng, loại cầu nâng đang sử dụng và mặt bằng xưởng để được tư vấn cấu hình phù hợp.
