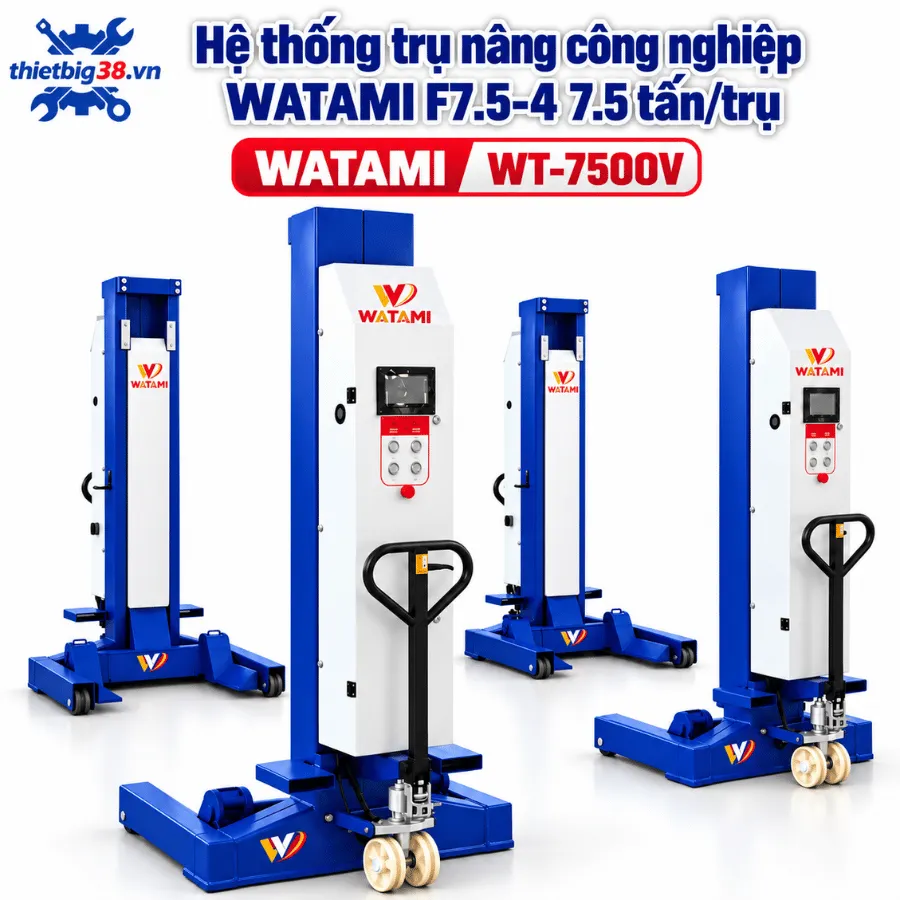

Hệ thống trụ nâng công nghiệp WATAMI WT-7500V 7.5 tấn/trụ

Hệ thống trụ nâng công nghiệp WATAMI WT-7500V 7.5 tấn/trụ là giải pháp nâng hạ phương tiện tải trọng lớn dành cho xưởng sửa chữa xe tải, xe khách, xe buýt, đội xe vận tải và trung tâm dịch vụ phương tiện thương mại. Cấu hình tiêu chuẩn gồm 4 cột nâng di động, mỗi cột chịu tải tối đa 7,5 tấn, tạo tổng tải trọng nâng 30 tấn khi bố trí và vận hành đúng yêu cầu kỹ thuật.

Thiết bị sử dụng truyền động thủy lực, điều khiển bằng màn hình cảm ứng kết hợp nút bấm và giao tiếp vô tuyến giữa các cột. Thiết kế cột di động giúp xưởng linh hoạt hơn khi tiếp nhận các phương tiện có chiều dài cơ sở hoặc khoảng cách trục khác nhau.

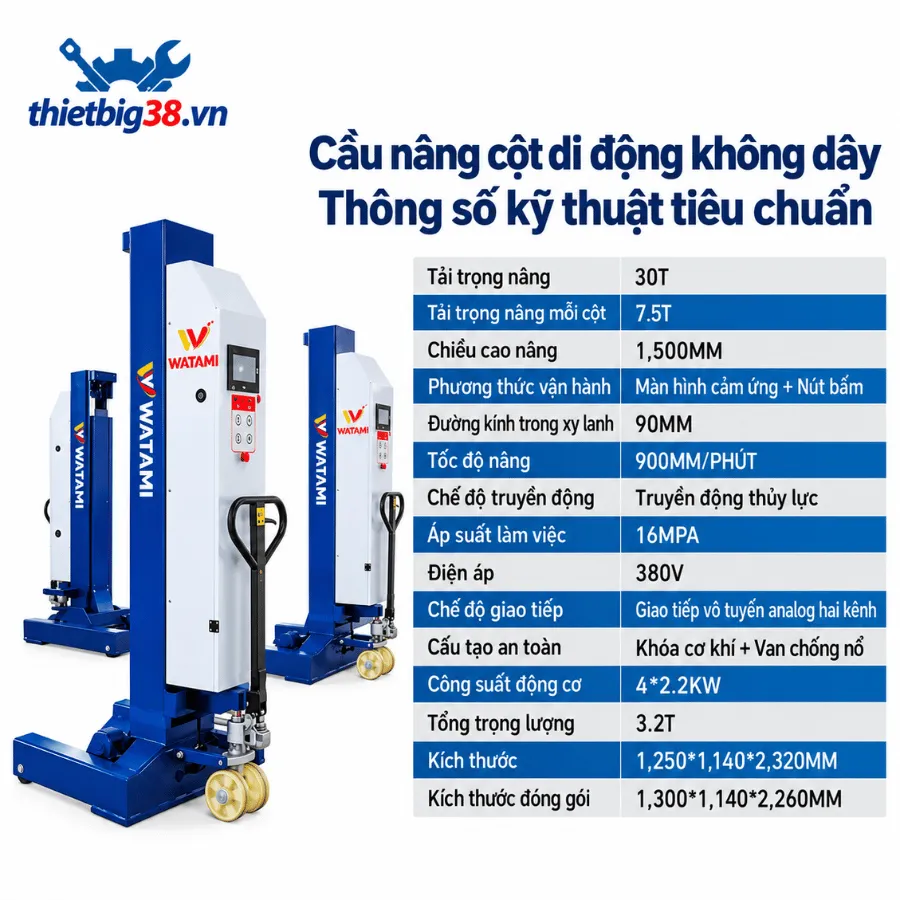

Thông số kỹ thuật Hệ thống trụ nâng công nghiệp WATAMI WT-7500V 7.5 tấn/trụ

Tải trọng 7,5 tấn mỗi cột, tổng tải 30 tấn

Ưu điểm nổi bật của Hệ thống trụ nâng công nghiệp WATAMI WT-7500V 7.5 tấn/trụ là khả năng nâng phương tiện hạng nặng với tổng tải định mức 30 tấn ở cấu hình 4 cột.

Mỗi cột có tải trọng tối đa 7,5 tấn. Vì vậy khi đưa xe lên cầu, kỹ thuật viên không chỉ kiểm tra tổng khối lượng xe mà còn phải xác định tải thực tế tại từng bánh hoặc từng trục. Không được để bất kỳ cột nào chịu tải vượt mức 7,5 tấn, kể cả khi tổng khối lượng xe vẫn thấp hơn 30 tấn.

Đây là yếu tố đặc biệt quan trọng với xe tải và xe khách có phân bố tải trước – sau không đồng đều.

Thiết kế cột di động linh hoạt cho xưởng xe tải

Khác với cầu nâng cố định, từng cột của Hệ thống trụ nâng công nghiệp WATAMI WT-7500V 7.5 tấn/trụ có thể được di chuyển đến vị trí bánh xe.

Thiết kế này giúp xưởng xử lý nhiều loại xe có chiều dài cơ sở khác nhau mà không phụ thuộc vào một bộ khung cầu nâng cố định. Khi không sử dụng, các cột cũng có thể được di chuyển để giải phóng mặt bằng.

Automotive Lift Institute mô tả mobile column lift là hệ thống gồm các cột nâng độc lập dùng theo bộ 2, 4, 6 hoặc nhiều cột hơn; các cột có thể giao tiếp bằng dây hoặc không dây để nâng, hạ đồng bộ.

Giao tiếp vô tuyến và điều khiển màn hình cảm ứng

Theo thông số trên hình sản phẩm, hệ thống sử dụng giao tiếp vô tuyến analog hai kênh. Điều này phù hợp với đặc tính của cầu nâng cột di động vì hạn chế dây tín hiệu chạy ngang khu vực làm việc.

Phương thức vận hành gồm màn hình cảm ứng kết hợp nút bấm, giúp kỹ thuật viên theo dõi và điều khiển quá trình nâng hạ.

Với hệ thống nhiều cột, khả năng đồng bộ là yêu cầu quan trọng. Trước mỗi ca nên kiểm tra điều khiển, tín hiệu giao tiếp, cơ cấu khóa và phản ứng nâng hạ của từng cột trước khi nâng xe đến độ cao làm việc.

Truyền động thủy lực, nâng cao 1.500mm

Hệ thống trụ nâng công nghiệp WATAMI WT-7500V 7.5 tấn/trụ sử dụng cơ cấu truyền động thủy lực, áp suất làm việc được công bố 16MPa và đường kính trong xy lanh 90mm.

Chiều cao nâng tối đa 1.500mm tạo không gian bên dưới phương tiện để kỹ thuật viên tiếp cận hệ thống treo, phanh, cầu xe, trục truyền động, hệ thống xả và các cụm gầm.

Tốc độ nâng khoảng 900mm/phút. Với hành trình 1.500mm, người vận hành vẫn cần theo dõi liên tục trong suốt quá trình nâng, đặc biệt khi phương tiện có trọng tâm cao hoặc tải phân bố không đều.

Khóa cơ khí và van chống nổ

Theo cấu hình cung cấp, thiết bị có khóa cơ khí kết hợp van chống nổ. Đây là hai lớp hỗ trợ an toàn quan trọng trên hệ thống nâng thủy lực.

Khóa cơ khí giúp giữ vị trí khi xe đã được nâng lên độ cao làm việc. Van chống nổ hỗ trợ kiểm soát tình huống bất thường liên quan đến hệ thống thủy lực.

Tuy nhiên, các cơ cấu này không thay thế kiểm tra trước ca. Automotive Lift Institute khuyến nghị người vận hành kiểm tra hệ thống đồng bộ, khóa, cơ cấu giữ tải, điều khiển, ống dẫn và các dấu hiệu hao mòn trước khi sử dụng cầu nâng.

Nguồn điện 380V và công suất 4 × 2,2kW

Thiết bị sử dụng nguồn điện 380V. Cấu hình 4 cột tương ứng 4 động cơ, mỗi động cơ có công suất 2,2kW.

Khi thiết kế khu vực lắp đặt, chủ xưởng nên chuẩn bị nguồn điện, thiết bị bảo vệ, dây dẫn và vị trí cấp nguồn phù hợp với hồ sơ kỹ thuật thực tế của lô hàng.

Không nên chỉ dựa vào tổng công suất động cơ để tự lựa chọn dây điện hoặc thiết bị bảo vệ. Việc đấu nối cần được thực hiện theo tài liệu nhà sản xuất và yêu cầu điện tại công trình.

Ứng dụng thực tế trong xưởng công nghiệp

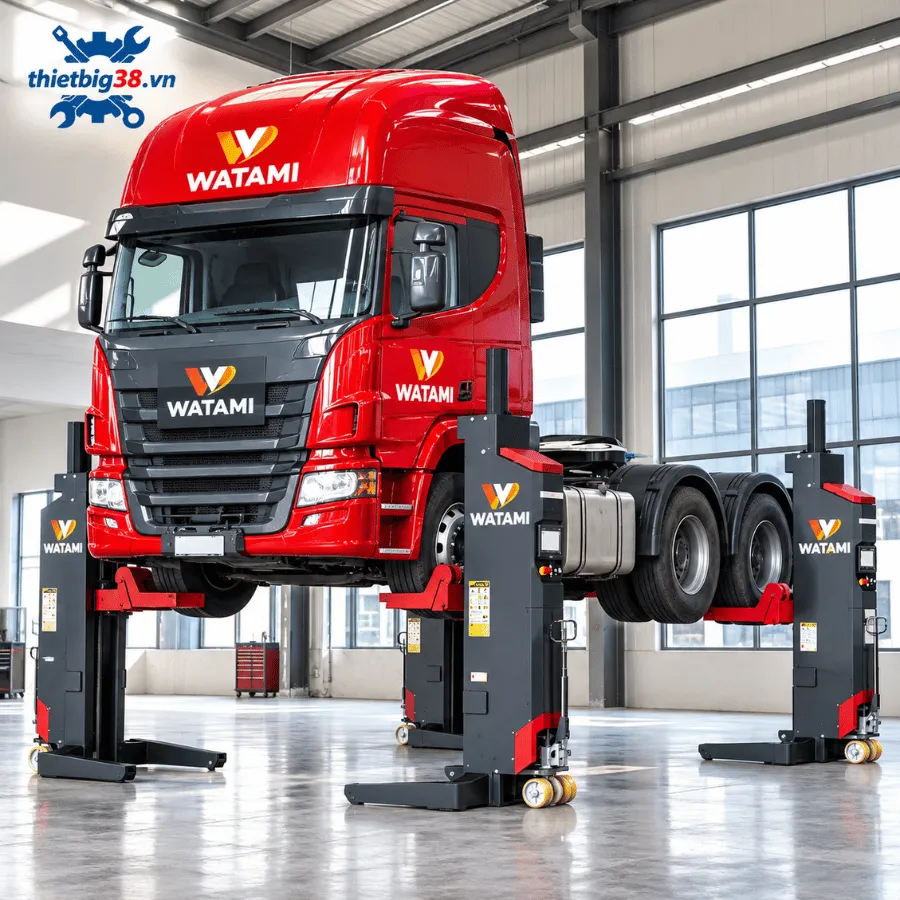

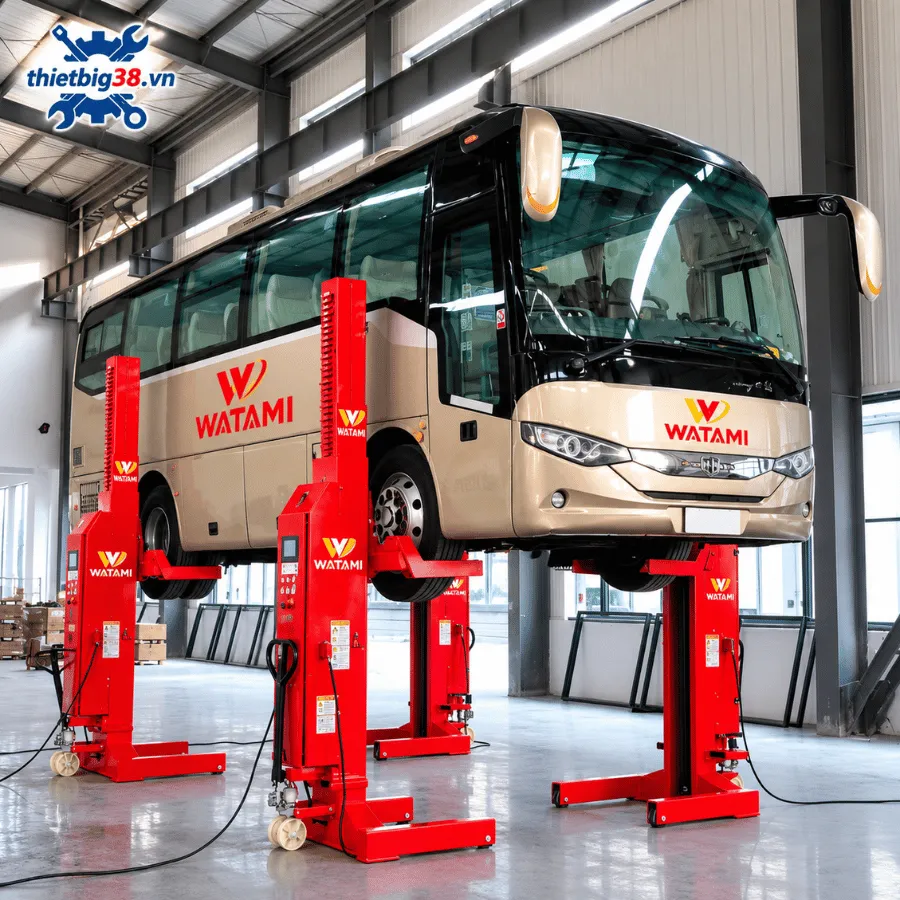

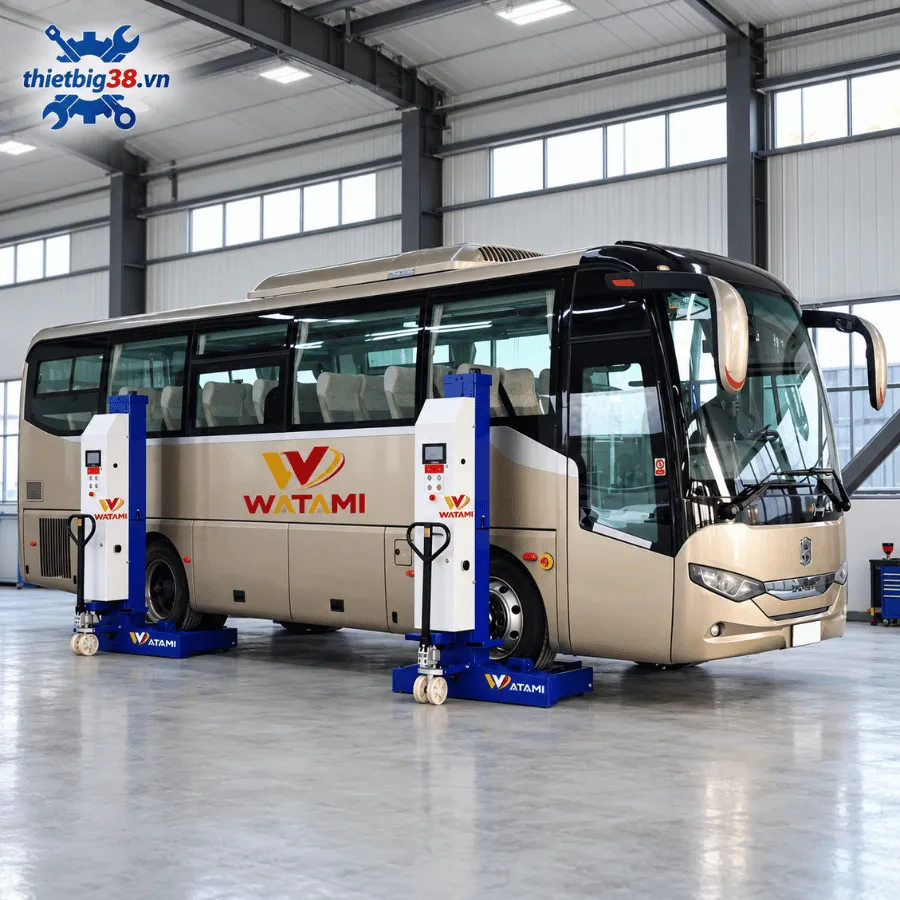

Hệ thống trụ nâng công nghiệp WATAMI WT-7500V 7.5 tấn/trụ phù hợp cho xưởng xe tải, trung tâm bảo dưỡng xe khách, đơn vị vận tải có đội xe riêng, trung tâm dịch vụ xe buýt và các xưởng sửa chữa phương tiện thương mại.

Thiết bị đặc biệt phù hợp khi cần thường xuyên kiểm tra gầm, phanh, hệ thống treo, cầu xe hoặc truyền động nhưng vẫn muốn giữ mặt bằng linh hoạt.

Lưu ý trước khi đầu tư và vận hành

Mặt nền phải cứng, bằng phẳng và đáp ứng tải trọng của cả thiết bị lẫn phương tiện. Automotive Lift Institute cũng lưu ý mobile column lift cần được vận hành trên bề mặt cứng và bằng phẳng.

Trước khi nâng, cần xác nhận tải từng cột, kích thước bánh xe, vị trí tiếp xúc, trọng tâm phương tiện và khoảng trống phía trên. Người vận hành cần được hướng dẫn đúng quy trình, không đứng trong vùng nguy hiểm khi xe đang nâng hoặc hạ.

Câu hỏi thường gặp

Hệ thống trụ nâng công nghiệp WATAMI WT-7500V 7.5 tấn/trụ nâng tối đa bao nhiêu?
Cấu hình 4 cột có tổng tải trọng 30 tấn, mỗi cột tối đa 7,5 tấn.

Hệ thống trụ nâng công nghiệp WATAMI WT-7500V 7.5 tấn/trụ nâng cao bao nhiêu?
Chiều cao nâng được công bố là 1.500mm.

Hệ thống sử dụng điện bao nhiêu?
Thiết bị sử dụng nguồn điện 380V, công suất động cơ 4 × 2,2kW.
