Bàn nâng pin xe ô tô điện Hofmann EELS735A-S tải trọng 1.2 tấn

Bàn nâng pin xe ô tô điện Hofmann EELS735A-S là thiết bị nâng hạ chuyên dụng phục vụ quá trình tháo, lắp và bảo dưỡng cụm pin trên xe điện EV, BEV, HEV và PHEV. Với tải trọng nâng lên đến 1.200 kg, hệ thống nâng thủy lực điện, mặt bàn kích thước lớn và khả năng điều chỉnh vị trí, thiết bị phù hợp cho garage ô tô điện, trung tâm dịch vụ và xưởng sửa chữa chuyên nghiệp.

Bàn nâng được thiết kế để đặt phía dưới bộ pin cao áp của xe. Kỹ thuật viên có thể đưa mặt bàn lên sát cụm pin, căn chỉnh vị trí, tháo các liên kết giữa pin và thân xe rồi hạ cụm pin xuống một cách chủ động hơn.

Ngoài pin xe điện, bàn nâng còn có thể được sử dụng phù hợp cho một số cụm chi tiết có trọng lượng lớn như động cơ, hộp số, cầu truyền động, bình nhiên liệu hoặc hệ thống treo, miễn là tải trọng và phương án kê đỡ nằm trong giới hạn kỹ thuật của thiết bị.

Thông tin sản phẩm

• Model: EELS735A-S

• Dòng sản phẩm: EELS735A

• Thương hiệu: Hofmann / Snap-on

• Loại thiết bị: Bàn nâng pin xe điện

• Tải trọng: 1.200 kg

• Hệ thống nâng: Điện – thủy lực

• Nguồn điện: 220V

• Điện áp điều khiển: 24V

• Chiều cao nâng: khoảng 800–1.810 mm

• Ứng dụng: tháo, lắp và bảo dưỡng cụm pin xe điện

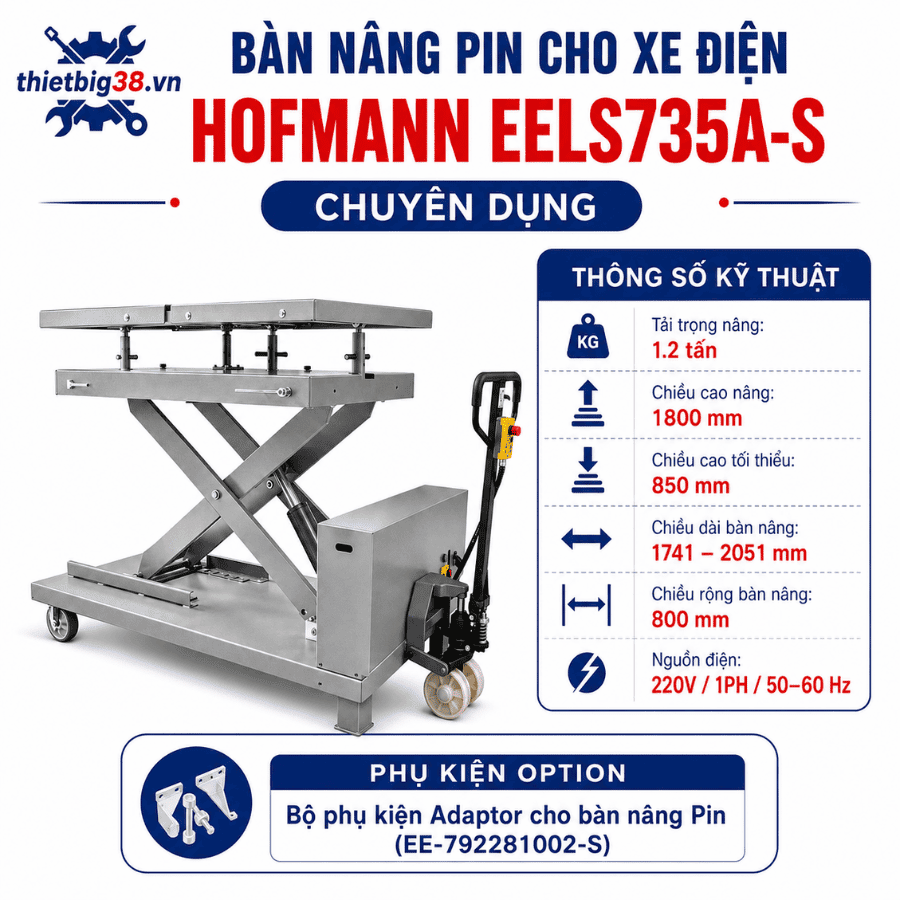

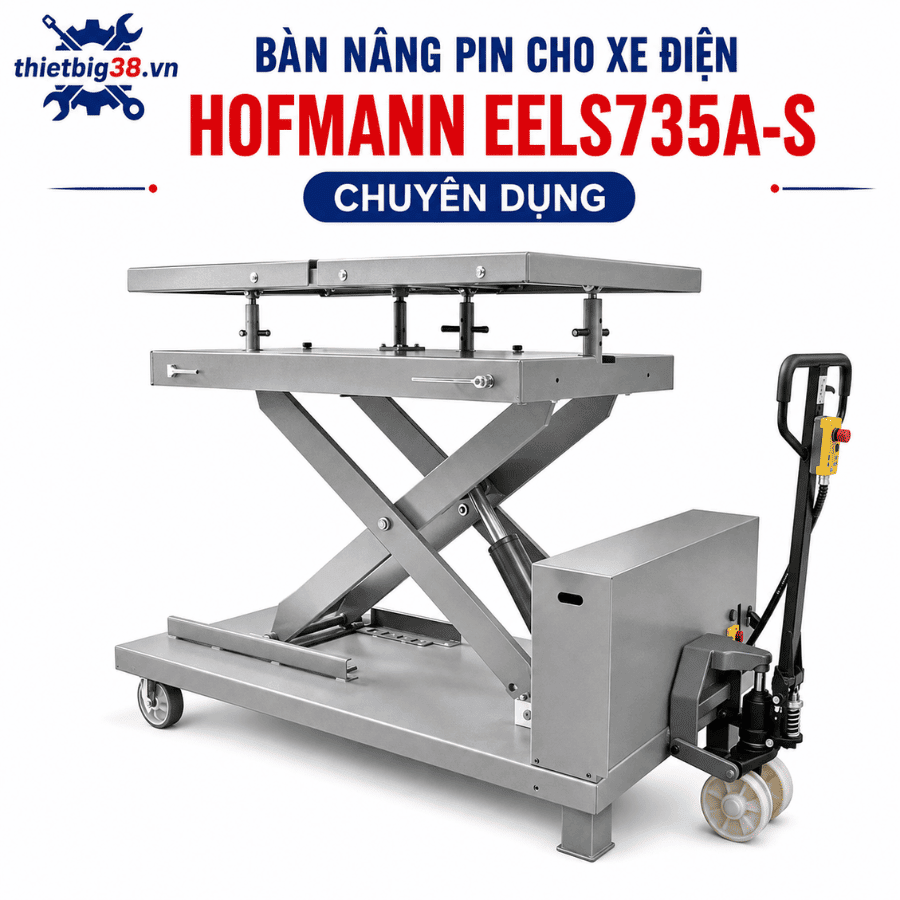

HÌNH ẢNH : Bàn nâng pin xe ô tô điện Hofmann EELS735A-S 1.2 tấn

---

Bàn nâng pin xe ô tô điện là gì?

Trên phần lớn ô tô điện hiện nay, bộ pin cao áp được bố trí bên dưới sàn xe. Cụm pin có kích thước lớn, trọng lượng cao và được cố định với thân xe tại nhiều vị trí.

Khi cần kiểm tra, sửa chữa hoặc thay thế bộ pin, kỹ thuật viên phải đưa một thiết bị nâng đỡ chuyên dụng xuống dưới gầm xe trước khi tháo các điểm liên kết.

Đó chính là vai trò của bàn nâng pin xe ô tô điện.

Khác với kích cá sấu hoặc các loại bàn nâng thông thường, thiết bị nâng pin EV được thiết kế với:

• Mặt bàn lớn.

• Tải trọng cao.

• Khả năng nâng hạ chính xác.

• Cơ cấu khóa an toàn.

• Khả năng điều chỉnh mặt bàn.

• Các vị trí gá đỡ cụm linh kiện.

• Khả năng di chuyển trong khu vực sửa chữa.

Việc sử dụng đúng bàn nâng chuyên dụng giúp kỹ thuật viên kiểm soát tốt hơn vị trí của bộ pin trong suốt quá trình tháo và lắp.

---

Ưu điểm nổi bật của bàn nâng pin Hofmann EELS735A-S

1. Tải trọng nâng lên đến 1.200 kg

Một trong những thông số quan trọng nhất khi lựa chọn bàn nâng pin xe ô tô điện là tải trọng.

Hofmann EELS735A-S có khả năng nâng tối đa khoảng 1.200 kg, phù hợp với nhiều cụm pin EV và hybrid có kích thước lớn.

Tải trọng 1,2 tấn cũng giúp thiết bị có phạm vi ứng dụng rộng hơn trong garage khi cần nâng một số cụm chi tiết nặng khác.

Tuy nhiên, trước mỗi lần vận hành, kỹ thuật viên phải xác định:

• Trọng lượng thực tế của cụm pin.

• Tâm tải.

• Các điểm kê đỡ.

• Độ cân bằng của cụm pin.

• Tình trạng mặt bàn.

Không sử dụng thiết bị vượt quá tải trọng định mức.

---

2. Chiều cao làm việc từ khoảng 800 đến 1.810 mm

Bàn nâng có chiều cao tối thiểu khoảng 800 mm và chiều cao tối đa khoảng 1.810 mm.

Khoảng nâng này cho phép kỹ thuật viên điều chỉnh vị trí mặt bàn theo chiều cao của xe đang nằm trên cầu nâng.

Khi cần tháo pin, bàn được đưa lên gần sát cụm pin. Sau khi các liên kết được tháo hoàn toàn, hệ thống thủy lực hạ bộ pin xuống vị trí thích hợp để kiểm tra hoặc di chuyển.

Khả năng điều chỉnh chiều cao rộng đặc biệt quan trọng đối với garage phục vụ nhiều dòng xe khác nhau.

Hình ảnh : Chiều cao bàn nâng pin Hofmann EELS735A-S

---

3. Hệ thống nâng điện – thủy lực

EELS735A-S sử dụng hệ thống electro-hydraulic – điện thủy lực.

Hệ thống thủy lực cung cấp lực nâng cần thiết cho tải trọng lớn, trong khi bộ điều khiển điện giúp kỹ thuật viên chủ động vận hành thiết bị.

Đây là cấu hình phù hợp cho garage hiện đại bởi quá trình nâng hạ không phụ thuộc vào thao tác bơm tay liên tục.

Thiết bị sử dụng:

• Nguồn điện khoảng 220V.

• Điện áp điều khiển 24V.

• Bộ điều khiển cầm tay.

• Chức năng nâng thường.

• Chức năng nâng chậm.

• Hạ bàn.

• Dừng khi cần thiết.

Chế độ nâng chậm đặc biệt hữu ích ở giai đoạn cuối khi mặt bàn tiếp cận cụm pin và cần căn chỉnh chính xác.

---

4. Mặt bàn kích thước lớn và có khả năng mở rộng

Kích thước mặt bàn là một ưu thế đáng chú ý của dòng EELS735A.

Theo cấu hình Hofmann, chiều dài mặt bàn cơ bản khoảng 1.741 mm và có khả năng mở rộng thêm khoảng 325 mm.

Chiều rộng mặt bàn khoảng 800 mm.

Mặt bàn lớn giúp tăng diện tích làm việc khi xử lý các bộ pin có kích thước khác nhau.

Khả năng mở rộng đặc biệt hữu ích với cụm pin dài hoặc những bộ phận cần nhiều vị trí đỡ.

Lợi ích thực tế của mặt bàn mở rộng

• Tăng phạm vi đỡ cụm pin.

• Dễ bố trí các điểm kê.

• Phù hợp nhiều kích thước pin.

• Hỗ trợ nâng các cụm linh kiện dài.

• Giảm nhu cầu sử dụng thêm thiết bị kê đỡ tạm thời.

---

5. Có khả năng điều chỉnh vị trí mặt bàn

Việc lắp một bộ pin lớn trở lại dưới gầm xe đòi hỏi độ chính xác tương đối cao.

Chỉ một sai lệch nhỏ cũng có thể khiến:

• Lỗ bắt bulông không trùng vị trí.

• Các điểm liên kết khó tiếp cận.

• Đầu nối hoặc cụm dây điện không nằm đúng vị trí.

• Pin không cân với thân xe.

Bàn nâng EELS735A được thiết kế để hỗ trợ những điều chỉnh nhỏ của mặt bàn.

Theo cấu hình của Hofmann, mặt bàn có thể điều chỉnh độ nghiêng trong phạm vi chiều cao khoảng 40 mm, đồng thời phần bàn dưới có khả năng điều chỉnh ngang khoảng 20 mm.

Nhờ đó, kỹ thuật viên có thể tinh chỉnh vị trí cụm pin mà không phải liên tục di chuyển toàn bộ bàn nâng.

Hình ảnh: Cơ cấu điều chỉnh bàn nâng pin Hofmann EELS735A-S

---

6. Hai chế độ nâng hỗ trợ thao tác chính xác

Thiết bị cung cấp chế độ nâng thông thường và nâng chậm.

Chế độ nâng thường

Phù hợp khi cần đưa mặt bàn nhanh đến gần vị trí làm việc.

Chế độ nâng chậm

Được sử dụng ở giai đoạn căn chỉnh cuối cùng, khi bàn đã tiếp cận cụm pin.

Điều này giúp người vận hành kiểm soát vị trí tốt hơn thay vì phải liên tục nhấn – nhả hệ thống ở tốc độ cố định.

---

7. Trang bị khóa cơ khí an toàn

Bên cạnh hệ thống thủy lực, bàn nâng sử dụng cơ cấu khóa cơ khí có khả năng nhả bằng điện.

Khóa cơ khí đóng vai trò hỗ trợ giữ vị trí bàn nâng trong quá trình làm việc.

Đối với mọi thiết bị nâng tải trọng lớn, người sử dụng cần kiểm tra tình trạng:

• Cơ cấu khóa.

• Xi-lanh.

• Ống dầu.

• Khớp nâng.

• Bánh xe.

• Dây điện.

• Bộ điều khiển.

Không vận hành thiết bị nếu phát hiện bất kỳ dấu hiệu hư hỏng hoặc rò rỉ nào.

---

Thông số kỹ thuật bàn nâng pin Hofmann EELS735A-S

Thông số	Giá trị
Model tham khảo	EELS735A-S / EELS735A
Thương hiệu	Hofmann / Snap-on
Loại thiết bị	Bàn nâng pin xe ô tô điện
Tải trọng nâng	1.200 kg
Chiều cao tối thiểu	Khoảng 800 mm
Chiều cao tối đa	Khoảng 1.810 mm
Chiều dài mặt bàn	Khoảng 1.741 mm + phần mở rộng
Khả năng mở rộng	Khoảng 325 mm
Chiều rộng mặt bàn	Khoảng 800 mm
Khoảng sáng chân đế	Khoảng 196 mm
Thời gian hành trình đầy đủ	Khoảng 45 giây
Điều chỉnh nghiêng mặt bàn	Khoảng 40 mm
Điều chỉnh ngang	Khoảng 20 mm
Điện áp nguồn	220V
Điện áp điều khiển	24V
Tần số	50Hz
Hệ thống nâng	Điện – thủy lực
Hệ thống khóa	Khóa cơ khí nhả bằng điện
Công dụng chính	Tháo/lắp pin EV, BEV, HEV, PHEV

Lưu ý: Thông số có thể thay đổi theo phiên bản và thị trường phân phối. Khi báo giá nên đối chiếu catalogue, tem máy và cấu hình thực tế của sản phẩm được giao.

---

Bàn nâng Hofmann EELS735A-S sử dụng cho những loại xe nào?

Thiết bị được thiết kế cho công việc tháo và lắp pin trên nhiều nhóm xe điện hóa như:

EV – Electric Vehicle

Xe chạy hoàn toàn bằng điện.

BEV – Battery Electric Vehicle

Xe điện sử dụng bộ pin cao áp làm nguồn năng lượng chính.

HEV – Hybrid Electric Vehicle

Xe hybrid kết hợp động cơ đốt trong và hệ thống điện.

PHEV – Plug-in Hybrid Electric Vehicle

Xe hybrid có khả năng sạc điện từ bên ngoài.

Tuy nhiên, không nên khẳng định rằng một bàn nâng có thể sử dụng cho mọi mẫu xe chỉ dựa trên tải trọng 1.200 kg.

Trước khi thao tác cần kiểm tra:

1. Trọng lượng cụm pin.

2. Chiều dài và chiều rộng pin.

3. Tâm tải.

4. Hình dạng vỏ pin.

5. Các điểm kê đỡ.

6. Khoảng sáng dưới gầm.

7. Cấu hình cầu nâng đang sử dụng.

8. Quy trình tháo lắp của nhà sản xuất ô tô.

---

Ngoài pin xe điện, EELS735A-S còn nâng được gì?

Một lợi thế của bàn nâng dạng này là khả năng sử dụng cho nhiều cụm cơ khí khác trong xưởng.

Khi đảm bảo đúng tải trọng và phương án kê đỡ, thiết bị có thể hỗ trợ tháo lắp:

• Động cơ.

• Hộp số.

• Cầu truyền động.

• Bình nhiên liệu.

• Cụm hệ thống treo.

• Một số cụm chassis.

• Các bộ phận cơ khí có kích thước lớn.

Điều này giúp tăng hiệu suất đầu tư thiết bị đối với garage vừa sửa xe điện vừa phục vụ xe động cơ đốt trong.

---

Quy trình sử dụng bàn nâng pin xe ô tô điện

Bước 1: Kiểm tra thiết bị

Kiểm tra toàn bộ bàn nâng trước khi vận hành:

• Xi-lanh thủy lực.

• Ống dẫn dầu.

• Các khớp cơ khí.

• Hệ thống khóa.

• Bánh xe.

• Bộ điều khiển.

• Nguồn điện.

• Mặt bàn.

• Bộ gá đỡ.

Không vận hành nếu phát hiện rò rỉ, biến dạng hoặc lỗi cơ cấu khóa.

Bước 2: Xác định thông số bộ pin

Kiểm tra trọng lượng và kích thước pin.

Khối lượng cụm pin phải nằm trong giới hạn tải trọng của bàn nâng.

Bước 3: Cô lập hệ thống điện cao áp

Việc ngắt và cô lập điện áp cao phải được thực hiện theo đúng quy trình kỹ thuật của từng hãng xe.

Chỉ kỹ thuật viên đã được đào tạo phù hợp mới nên thực hiện công việc liên quan đến hệ thống pin cao áp.

Bước 4: Đưa bàn nâng xuống dưới xe

Di chuyển EELS735A-S đến vị trí bên dưới bộ pin.

Căn chỉnh tương đối tâm bàn với tâm cụm pin.

Bước 5: Nâng mặt bàn tiếp cận bộ pin

Sử dụng chế độ nâng thường để đưa bàn lên.

Khi mặt bàn gần chạm cụm pin, chuyển sang chế độ nâng chậm để căn chỉnh.

Bước 6: Căn chỉnh các điểm đỡ

Điều chỉnh mặt bàn và các pad/kích kê sao cho cụm pin được đỡ ở các vị trí thích hợp.

Bước 7: Tháo liên kết giữa pin và thân xe

Thực hiện theo tài liệu kỹ thuật của nhà sản xuất xe.

Bước 8: Hạ cụm pin

Sau khi xác nhận pin đã tách hoàn toàn khỏi xe, hạ bàn từ từ và liên tục theo dõi trạng thái tải.

---

Vì sao garage EV nên đầu tư bàn nâng pin chuyên dụng?

Tăng tính chuyên nghiệp

Sử dụng đúng thiết bị chuyên dụng tạo ra quy trình sửa chữa rõ ràng hơn so với các giải pháp kê đỡ tạm thời.

Kiểm soát cụm pin tốt hơn

Mặt bàn lớn và khả năng căn chỉnh giúp kỹ thuật viên chủ động kiểm soát vị trí của bộ pin.

Phục vụ được nhiều loại công việc

Ngoài pin EV, thiết bị có thể hỗ trợ một số cụm động cơ, hộp số và hệ thống truyền động.

Phù hợp xu hướng phát triển xe điện

Khi số lượng xe điện tăng, các garage truyền thống muốn mở rộng dịch vụ cần đầu tư dần những thiết bị chuyên biệt cho hệ thống điện cao áp.

---

7 tiêu chí lựa chọn bàn nâng pin xe điện

Khi mua bàn nâng pin xe ô tô điện, không nên chỉ so sánh giá.

Nên kiểm tra đồng thời:

1. Tải trọng

Phải phù hợp với nhóm xe garage dự kiến sửa chữa.

2. Kích thước mặt bàn

Bàn càng phù hợp với kích thước bộ pin thì quá trình bố trí điểm đỡ càng thuận lợi.

3. Khoảng nâng

Cần tương thích với cầu nâng ô tô đang sử dụng.

4. Khả năng điều chỉnh

Dịch chuyển và nghiêng mặt bàn hỗ trợ quá trình căn chỉnh pin.

5. Hệ thống khóa

Đây là thành phần rất quan trọng đối với thiết bị nâng tải nặng.

6. Nguồn điện

Kiểm tra điện áp thực tế của sản phẩm trước khi lắp đặt.

7. Hỗ trợ kỹ thuật và phụ tùng

Đối với thiết bị thủy lực chuyên dụng, dịch vụ sau bán hàng là yếu tố cần xem xét ngay từ thời điểm đầu tư.

---

Câu hỏi thường gặp về bàn nâng pin Hofmann EELS735A-S

Bàn nâng pin Hofmann EELS735A-S nâng được bao nhiêu kg?

Thiết bị có tải trọng nâng tối đa khoảng 1.200 kg. Người vận hành không được sử dụng vượt quá tải trọng định mức.

Chiều cao nâng tối đa là bao nhiêu?

Theo cấu hình Hofmann hiện hành, bàn nâng có thể làm việc trong khoảng 800–1.810 mm.

EELS735A-S sử dụng điện bao nhiêu volt?

Thiết bị sử dụng nguồn điện khoảng 220V, trong khi hệ thống điều khiển sử dụng điện áp 24V.

Mặt bàn có mở rộng được không?

Có. Mặt bàn dài khoảng 1.741 mm và có phần mở rộng khoảng 325 mm, giúp tăng khả năng tiếp nhận các cụm pin kích thước lớn.

Bàn nâng có thể điều chỉnh vị trí không?

Có. Thiết kế cho phép thực hiện những điều chỉnh nhỏ về độ nghiêng và vị trí ngang của mặt bàn để hỗ trợ căn chỉnh bộ pin.

Thiết bị chỉ dùng cho xe điện hay không?

Không. Ngoài pin xe điện, bàn nâng có thể hỗ trợ tháo lắp động cơ, hộp số, cầu truyền động, bình nhiên liệu và một số cụm hệ thống treo nếu đáp ứng đúng giới hạn tải trọng.

Có thể sử dụng bàn nâng này cho VinFast không?

Khả năng sử dụng phải được đánh giá theo từng mẫu xe và từng cụm pin cụ thể. Cần kiểm tra trọng lượng, kích thước, tâm tải, vị trí kê và quy trình kỹ thuật trước khi thao tác. Không nên chỉ dựa vào tải trọng tối đa để kết luận.

---

Đơn vị cung cấp bàn nâng pin xe ô tô điện

Bàn nâng pin xe ô tô điện Hofmann EELS735A-S 1.2 tấn là thiết bị đáng tham khảo cho các garage và trung tâm dịch vụ đang phát triển khu vực sửa chữa xe điện.

Với hệ thống nâng điện – thủy lực, tải trọng 1.200 kg, mặt bàn mở rộng và khả năng căn chỉnh, thiết bị hỗ trợ kỹ thuật viên thực hiện các công việc tháo lắp cụm pin có kiểm soát hơn.

Khách hàng có nhu cầu đầu tư bàn nâng pin nên cung cấp trước:

• Dòng xe dự kiến sửa chữa.

• Trọng lượng cụm pin.

• Kích thước pin.

• Loại cầu nâng đang sử dụng.

• Kích thước khu vực sửa chữa.

• Nguồn điện tại xưởng.

Từ đó đơn vị cung cấp có thể tư vấn cấu hình phù hợp hơn với nhu cầu thực tế.
